РП

Распределительные пункты наружной установки (далее РП) предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц напряжением до 6(10) кВ в сетях электроснабжения промышленных предприятий и объектов гражданского назначения.

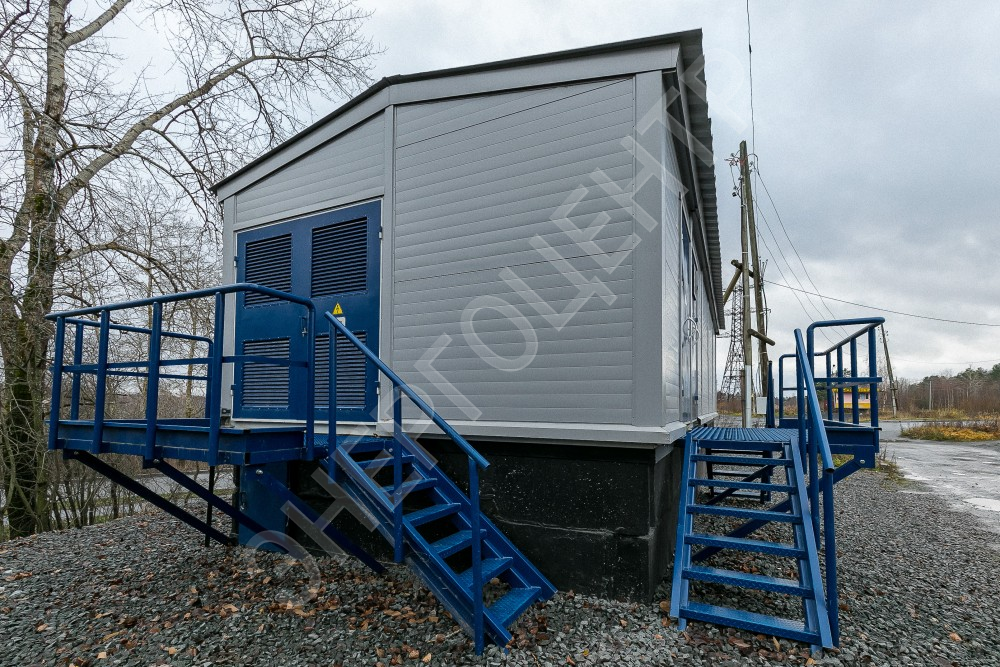

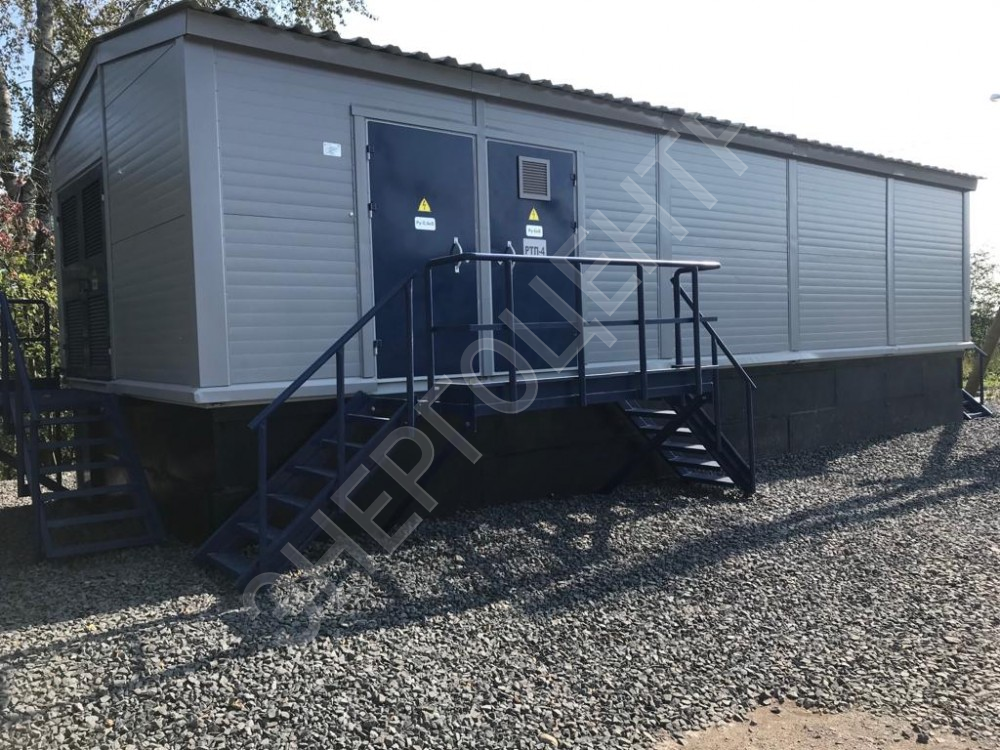

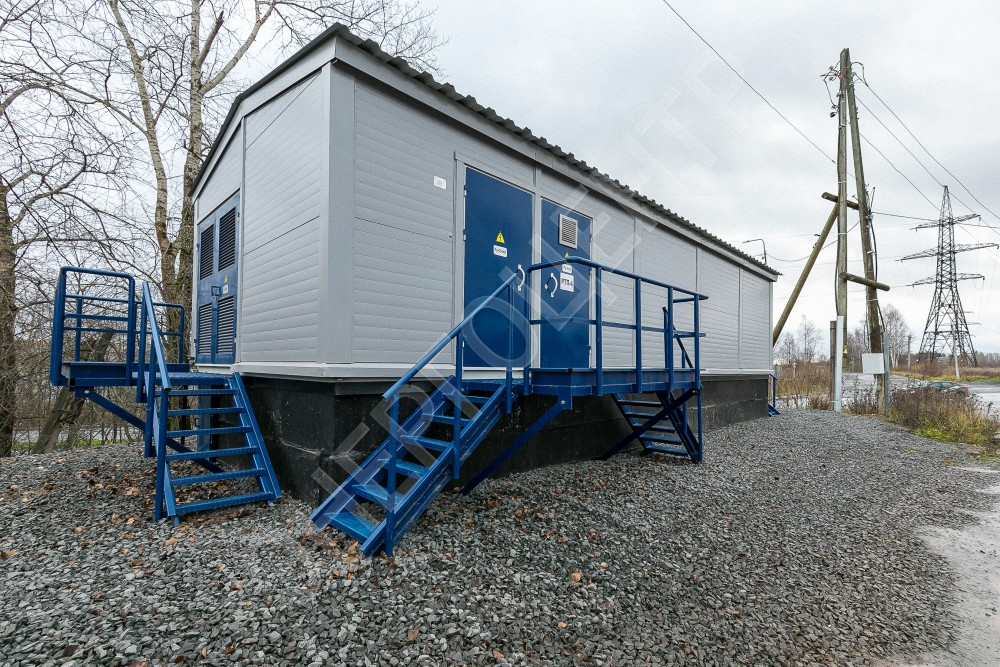

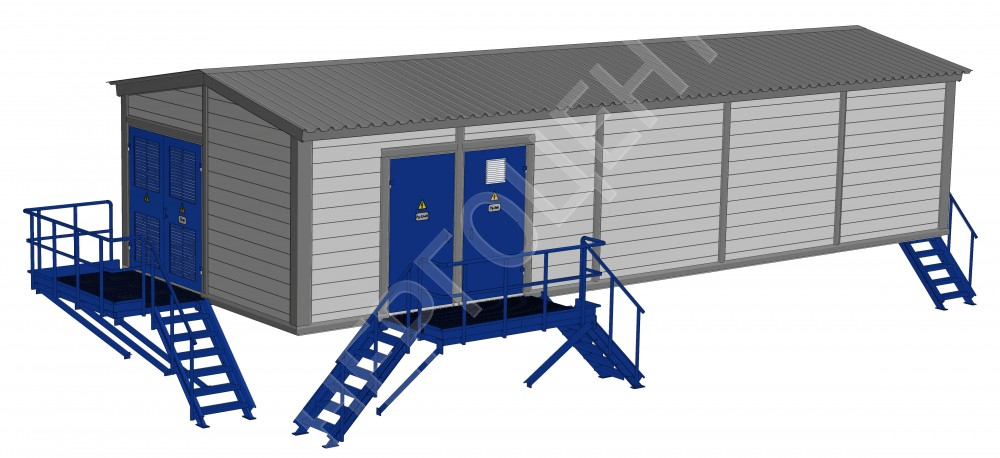

Корпус РП конструктивно выполнен в виде металлического каркаса или нескольких каркасов, соединенных между собой болтами. Корпус выполняется из панелей типа «сэндвич» с негорючим минераловатным утеплителем типа «УРСА» Для повышения стойкости РП против атмосферных воздействий, кровля имеет покрытие из профилированного листа с многослойным полиуретановым покрытием.

В состав РП входят:

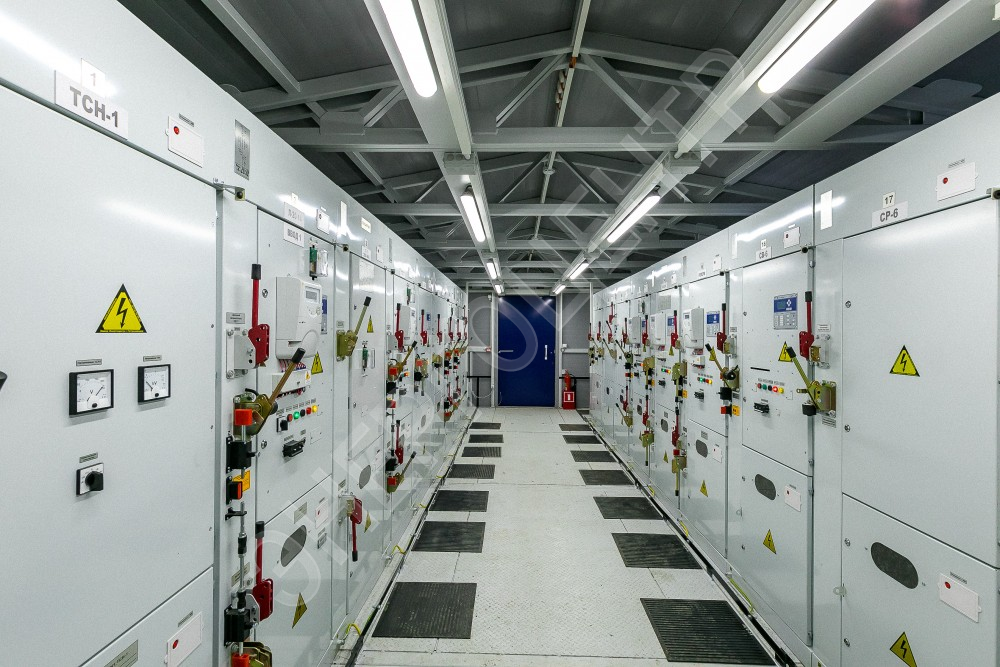

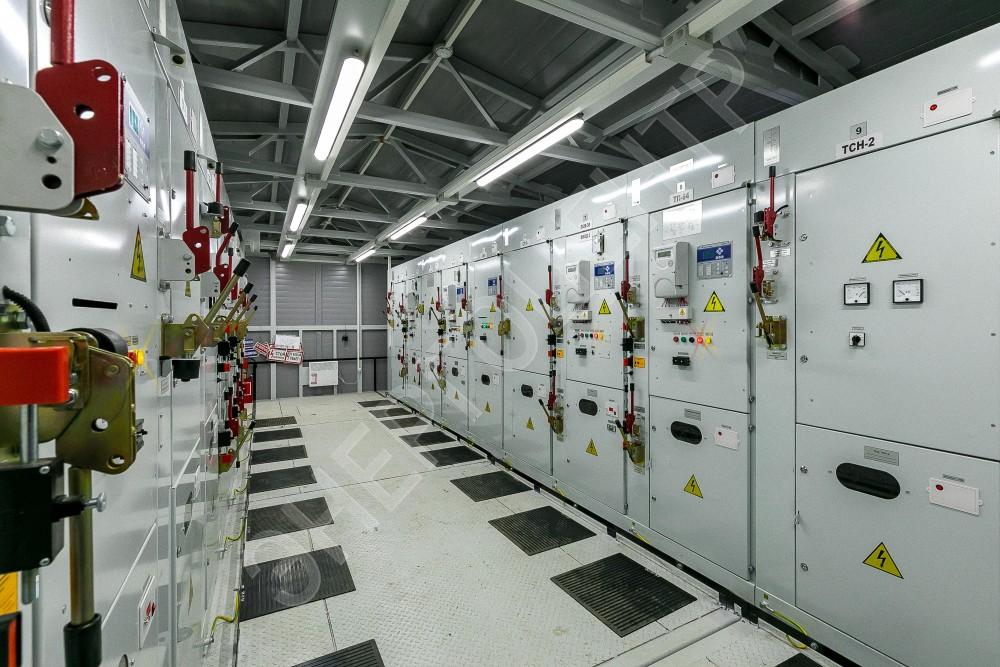

    • камеры сборные одностороннего обслуживания серии КСО-212 различных назначений и исполнений. (см. схему главных цепей КСО-212)

    • внутреннее и аварийное освещение

    • системы охранной и пожарной сигнализации

    • системы обогрева РП

В РП могут быть установлены:

  • силовой трансформатор с распределительным устройством низкого напряжения
  • шкаф бесперебойного питания (ШБП)
  • щит собственных нужд (ЩСН)
  • средства защиты и пожаротушения
  • системы АСУ и АСКУЭ
  • площадки обслуживания

Компоновка и комплектация РП выполняется по планам и схемам заказчика. При заказе достаточно предоставить техническое задание на изготовление или опросный лист. В каждом конкретном случае на согласование заказчику высылается чертеж общего вида и электрическая однолинейная схема – все технические параметры и комплектация согласовываются с заказчиком

Достоинства

    • Высокая заводская готовность

    • Простота и удобство обслуживания ячеек за счет простоты и эргономики конструкции;

    • Продолжительный срок эксплуатации

Основные технические параметры

Номинальное напряжение на стороне ВН, кВ

6; 10

Номинальный ток главных цепей, А

630; 1000

Номинальный ток трансформатора тока, А

50; 75; 100; 150; 200; 300; 400; 630; 800

Ток термической стойкости в течение 1 с на стороне ВН, кА

20

Ток электродинамической стойкости на стороне ВН, кА

51

Номинальное напряжение вспомогательных цепей, В

цепи защиты, управления и сигнализации переменного, постоянного тока

Освещения



220



36

Рабочее значение температуры окружающего воздуха, °С

-60...+40

Высота над уровнем моря, м, не более

1000

Климатическое исполнение по ГОСТ 15150

У1; УХЛ1

Сейсмичность района по шкале МSK-64, не более, баллов

6

Условия обслуживания

Двухстороннее

Степень защиты РП по ГОСТ 14254

IP54
