КТП/М

Комплектные трансформаторные подстанции малогабаритные (КТП/М) – решение для мощности до 250кВА для питания потребителей III категории по надежности электроснабжения.

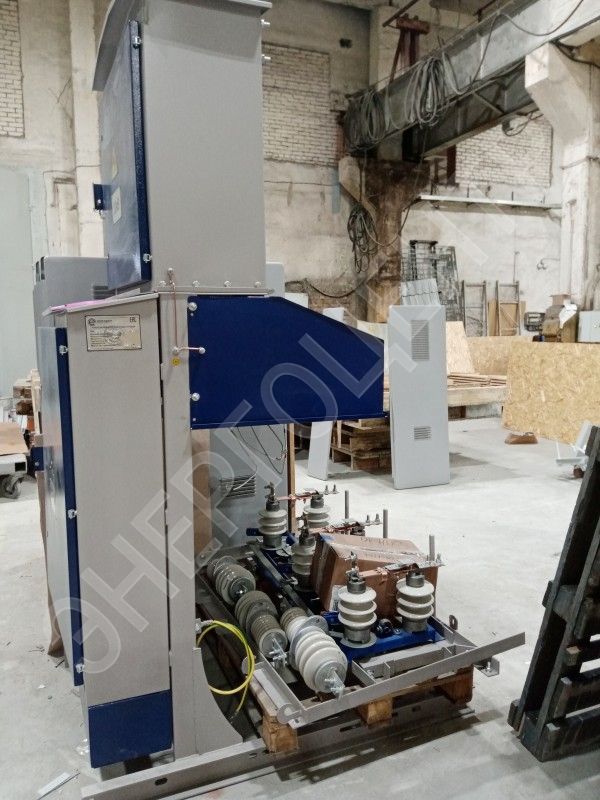

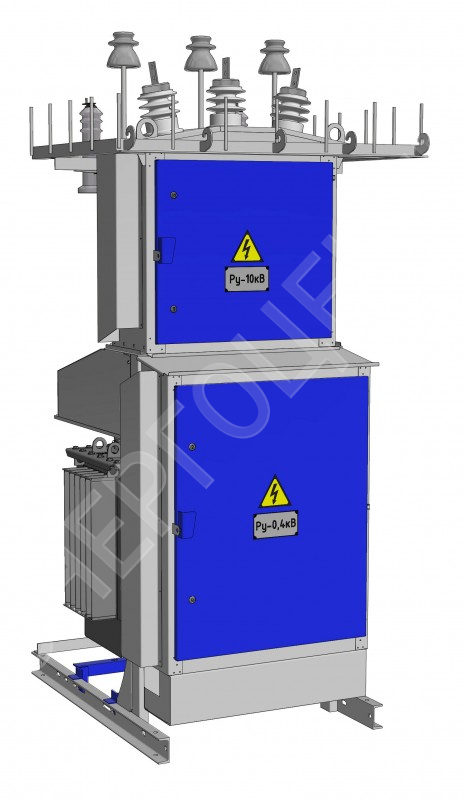

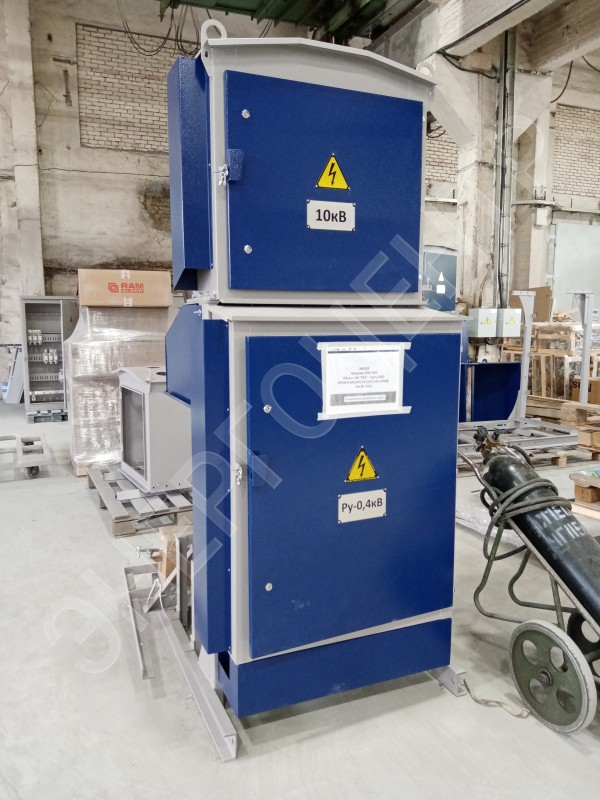

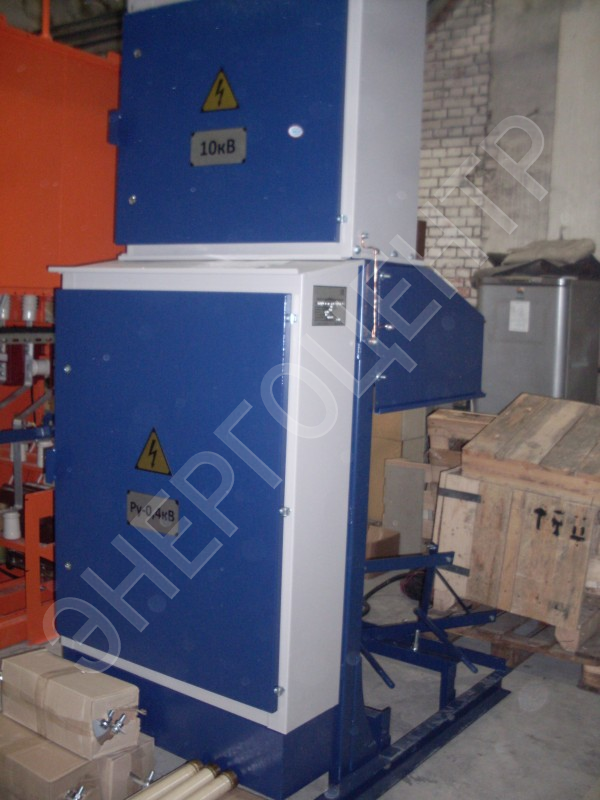

От подстанций столбового типа такой вид КТП отличается тем, что все оборудование устанавливается в закрытых шкафах на единой сварной раме. Выводы трансформатора закрыты защитным кожухом.

КТП монтируется на четырех приставках или специальной подставке.

Климатическое исполнение и категория размещения, условия эксплуатации КТП стандартного исполнения.

Климатическое исполнение – У по ГОСТ 15150-69.

Категория размещения – 1 по ГОСТ 15150-69.

Условия эксплуатации КТП:

- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;

- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;

- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);

- относительная влажность воздуха до 90 % при температуре плюс 20 °С;

- сейсмостойкость, баллов по шкале MSK-64 – до 6;

- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);

- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;

- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1

- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1

- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие КТП/М.

Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М1.

КТП/М не предназначена для ввода питания со стороны РУНН.

свернуть

Высоковольтный ввод – воздушный. Подключение КТП/М к воздушной линии 10(6)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре.

Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.

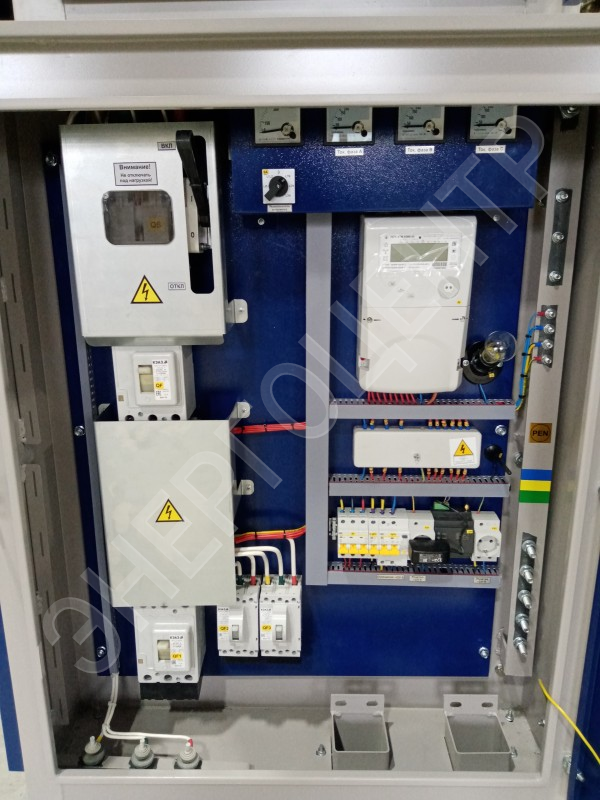

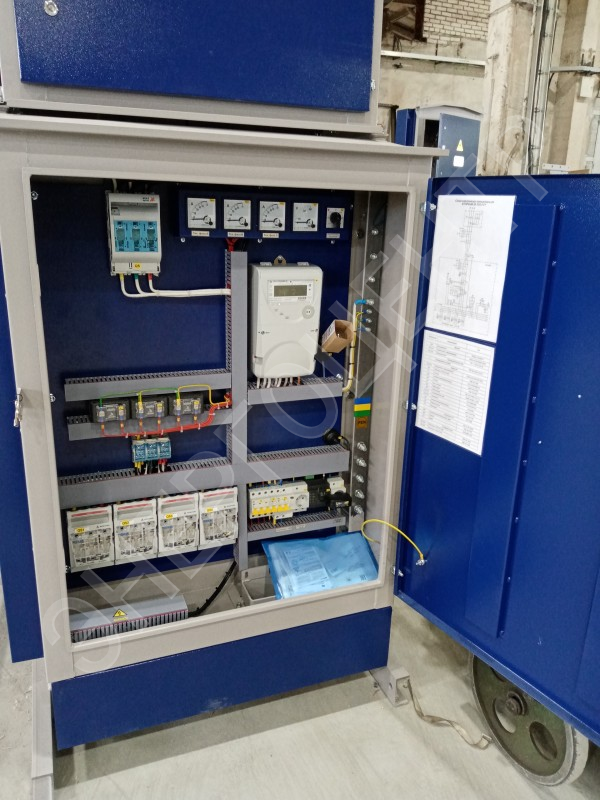

Выводы отходящих линий на стороне НН – воздушные или кабельные. Чтобы получить нужный комплект, в опросном листе надо указать конструктивное исполнение ввода РУНН.

Степень защиты оболочки РУНН по ГОСТ 14255 – IP33. В нижней части шкафа предусмотрены съемные лючки для ввода проводов или кабелей.

Защита трансформатора со стороны 6(10)кВ осуществляется плавкими вставками.

Защита трансформатора от перегрузки, защита линий от КЗ осуществляется автоматическими выключателями.

Для защиты КТП/М от перенапряжений устанавливаются ОПН.

При необходимости организации других защит (ОЗЗ на фидерах и пр.) эту информацию следует отразить в опросном листе в поле дополнительная информация.

Технические характеристики УВН линейки КТП/М:

табл.1

Мощность силового трансформатора, кВ∙А

25..250

Тип силового трансформатора

ТМГ

Номинальное напряжение на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2; 12

Ток термической стойкости в течение 1с на стороне ВН, кА

10

Ток электродинамической стойкости на стороне ВН, кА

21

Для соответствия заявленной термической и электродинамической стойкости к токам КЗ, приведенным в табл. 1, соединение линейного разъединителя и КТП/М (до плавких вставок) следует выполнять алюминиевым проводом сечением не менее 95 кв.мм, например СИП-3 1х95-20 по ГОСТ 31946-2012. При меньшем сечении завод-изготовитель не гарантирует целостность проводов после КЗ при указанных токах.

Технические характеристики защит линейки КТП/М

табл.2

Мощность силового трансформатора

25

40

63

100

160

250

Тип силового трансформатора

ТМГ

Номинальные напряжения ВН/НН, кВ

6(10)/0,4

Ток плавкой вставки предохранителя на стороне ВН, А

6 кВ

10 кВ

8

5

10

8

16

10

20

16

31,5

20

50

31,5

Номинальные токи РУНН, А

По опросному листу или стандарт

Стандарт

Вводного рубильника

100

100

250

250

400

630

Вводного авт. выключателя

40

63

100

160

250

400

Трансформаторы тока на учет

-

-

100

150

250

400

Линия 1

31,5

63

63

100

160

160

Линия 2

31,5

31,5

40

80

100

160

Линия 3

-

-

40

40

80

100

Линия 4

-

-

-

-

-

80

Уличное освещение*

-

-

-

16

16

25

Степень защиты оболочки РУНН по ГОСТ 14255

IP33

* Необходимость организации уличного освещения следует отразить в опросном листе в соответствующем поле.

При выборе номиналов автоматических выключателей необходимо руководствоваться данными табл. 2.

Не следует завышать номинал вводного автоматического выключателя РУНН, указанного в табл.2. Это может привести к чрезмерной перегрузке, перегреву и выходу из строя трансформатора.

 КТП/М поставляются в собранном виде. К КТП/М прилагается полный комплект крепежных изделий.

Габаритные размеры*

25…250кВА

Установка КТПМ на ФБС

Схемы электрические принципиальные

Комплект поставки КТПМ

Опросный лист на КТПМ

Структура условного обозначения

* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
