Мачтовые трансформаторные подстанции (МТП) – оптимальное решение для мощности до 250кВА для питания потребителей III категории по надежности электроснабжения.

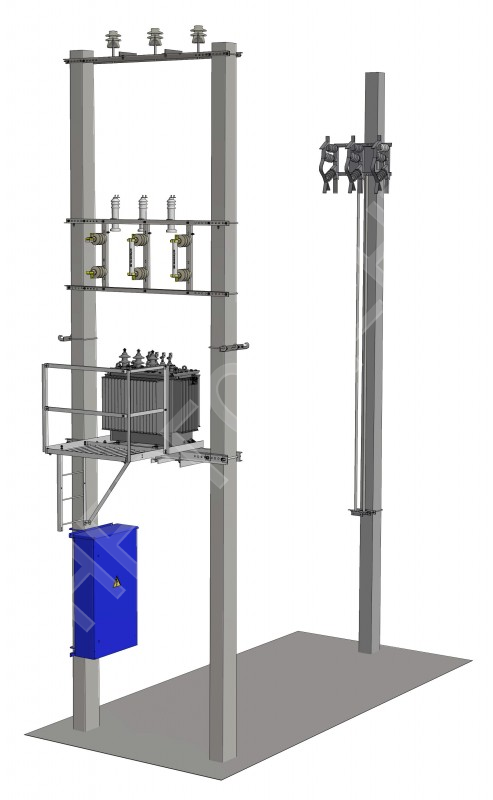

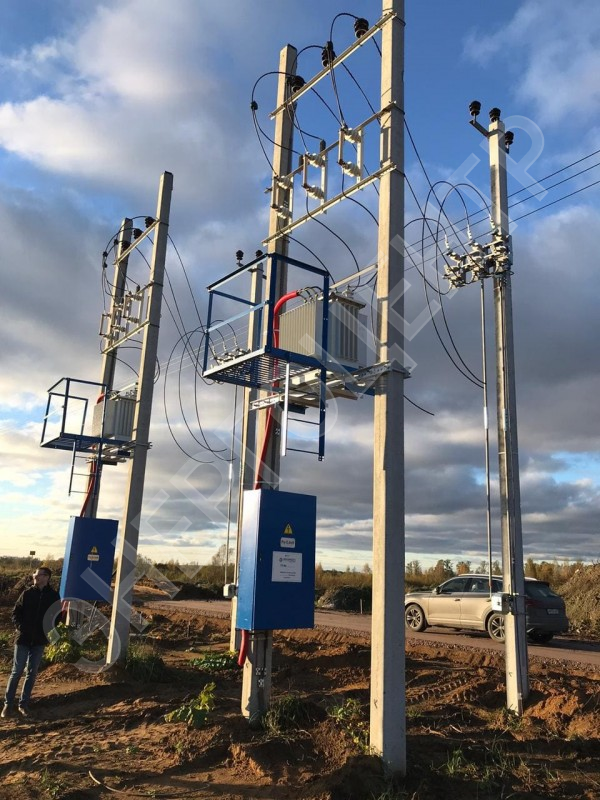

Конструктивно мачтовая подстанция выполняется на двух железобетонных стойках типа СВ 105 и аналогичных им, или на деревянных опорах. На металлоконструкциях, закрепленных на опорах, монтируется оборудование подстанции.
Обращаем внимание, что стяжные хомуты конструктивно отличаются для деревянных и железобетонных стоек. Важно указать материал стоек в опросном листе, чтобы получить нужный комплект.

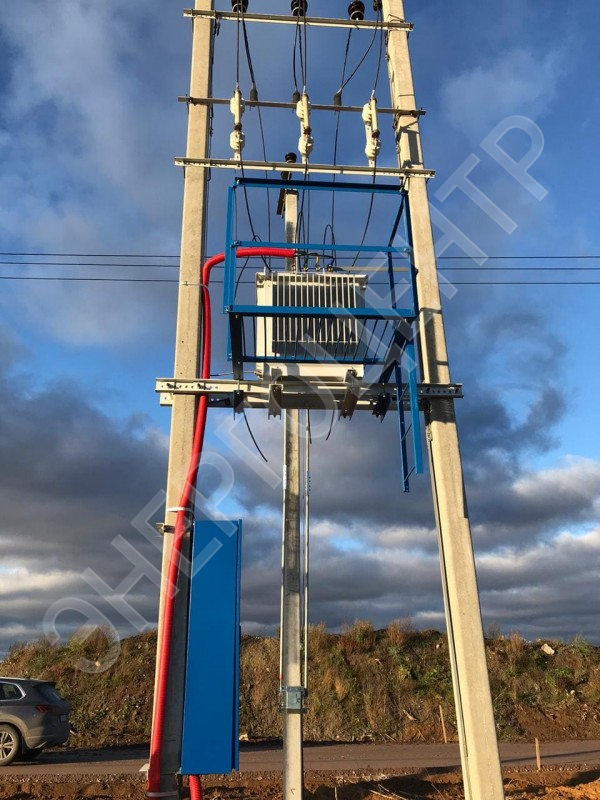

Конструкция МТП, в отличии от конструкции СТП, способна выдержать большие нагрузки, что позволяет увеличить мощность подстанции до 250кВА, а также установить площадку обслуживания, для удобства обслуживания трансформатора.
Климатическое исполнение и категория размещения, условия эксплуатации КТП стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 1 по ГОСТ 15150-69.
Условия эксплуатации КТП:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 6;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;
- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1
- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие МТП.
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М1.
МТП не предназначена для ввода питания со стороны РУНН.
свернуть
Высоковольтный ввод – воздушный. Подключение МТП к воздушной линии 10(6)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре.
Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.
Выводы отходящих линий на стороне НН – воздушные или кабельные. Чтобы получить нужный комплект, в опросном листе надо указать конструктивное исполнение ввода РУНН.

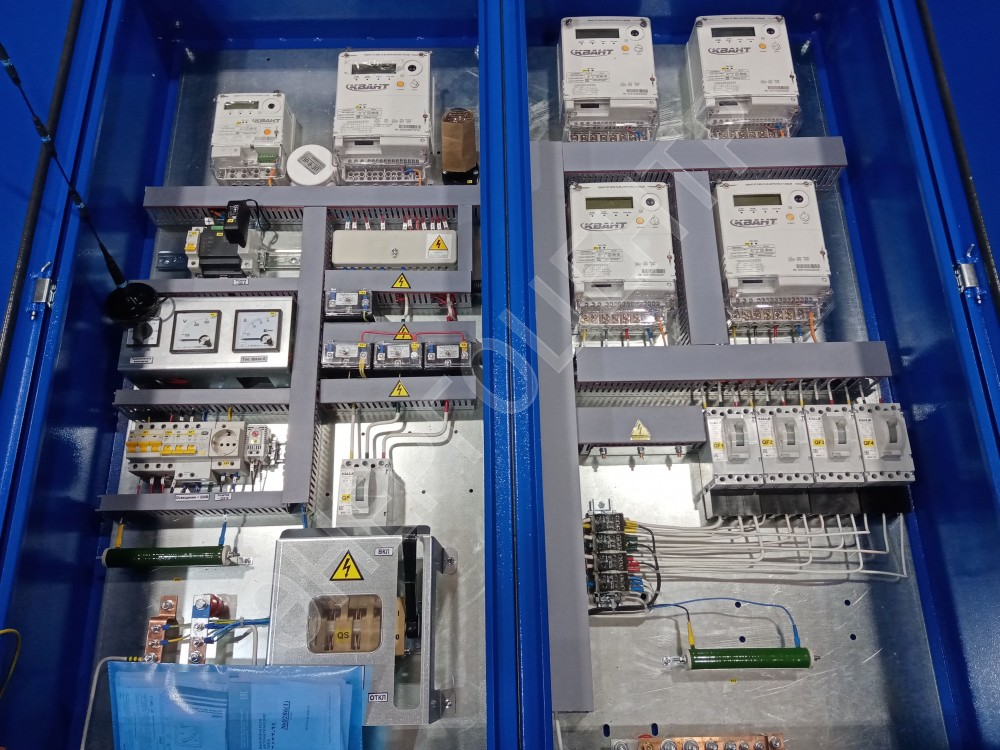

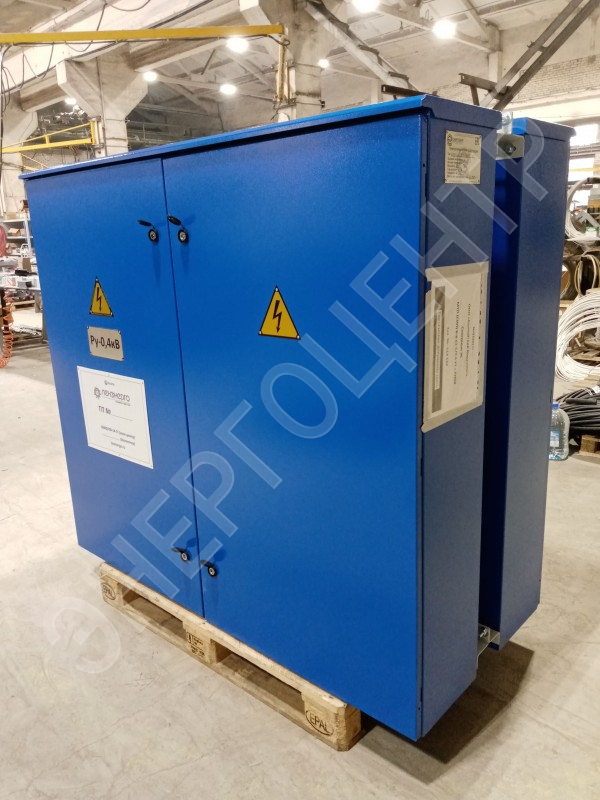

Степень защиты оболочки РУНН по ГОСТ 14255 – IP54. В нижней части шкафа предусмотрены съемные лючки для ввода проводов или кабелей.
Защита трансформатора со стороны 6(10)кВ осуществляется плавкими вставками.
Защита трансформатора от перегрузки, защита линий от КЗ осуществляется автоматическими выключателями.
Для защиты МТП от перенапряжений устанавливаются ОПН.
При необходимости организации других защит (ОЗЗ на фидерах и пр.) необходимость этих защит следует отразить в опросном листе в поле дополнительная информация.
Технические характеристики УВН линейки МТП:
табл.1
|
Мощность силового трансформатора, кВ∙А |
25..250 |
|
Тип силового трансформатора |
ТМГ |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
6,3 |
|
Ток электродинамической стойкости на стороне ВН, кА |
16 |
Для соответствия заявленной термической и электродинамической стойкости к токам КЗ, приведенным в табл. 1, соединение линейного разъединителя и МТП (до плавких вставок) следует выполнять алюминиевым проводом сечением не менее 95 кв.мм, например СИП-3 1х95-20 по ГОСТ 31946-2012. При меньшем сечении завод-изготовитель не гарантирует целостность проводов после КЗ при указанных токах.
Технические характеристики защит линейки МТП
табл.2
|
Мощность силового трансформатора |
25 |
40 |
63 |
100 |
160 |
250 |
|
|
Тип силового трансформатора |
ТМГ |
||||||
|
Номинальные напряжения ВН/НН, кВ |
6 или10/0,4 |
||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ 10 кВ |
8 5 |
10 8 |
16 10 |
20 16 |
31,5 20 |
50 31,5 |
|
Номинальные токи РУНН, А |
По опросному листу или стандарт |
||||||
|
Стандарт |
Вводного рубильника |
100 |
100 |
250 |
250 |
400 |
630 |
|
Вводного авт. выключателя |
40 |
63 |
100 |
160 |
250 |
400 |
|
|
Трансформаторы тока на учет |
- |
- |
100 |
150 |
250 |
400 |
|
|
Линия 1 |
31,5 |
63 |
63 |
100 |
160 |
160 |
|
|
Линия 2 |
31,5 |
31,5 |
40 |
80 |
100 |
160 |
|
|
Линия 3 |
- |
- |
40 |
40 |
80 |
100 |
|
|
Линия 4 |
- |
- |
- |
- |
- |
80 |
|
|
Уличное освещение |
- |
- |
- |
16 |
16 |
25 |
|
|
Степень защиты оболочки РУНН по ГОСТ 14255 |
IP54 |
||||||
При выборе номиналов автоматических выключателей необходимо руководствоваться данными табл. 2.
Не следует завышать номинал вводного автоматического выключателя РУНН, указанного в табл.2. Это может привести к чрезмерной перегрузке, перегреву и выходу из строя трансформатора.

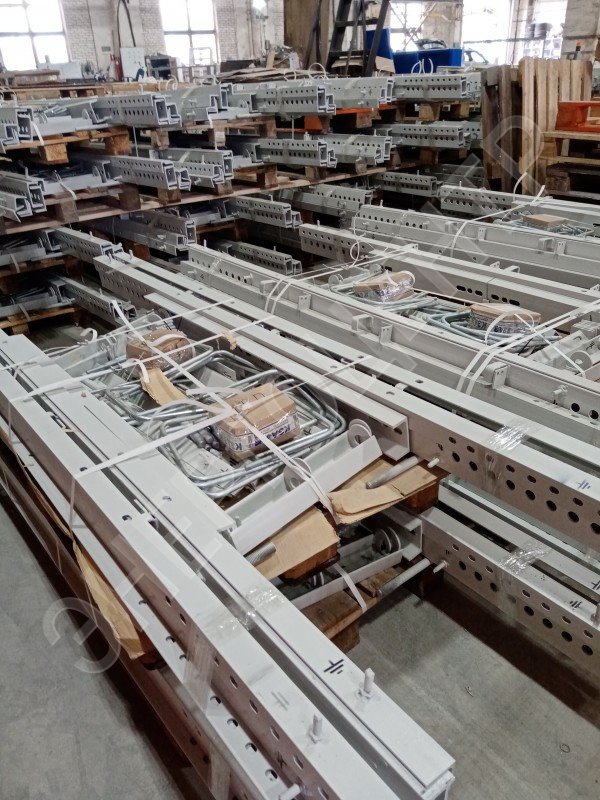

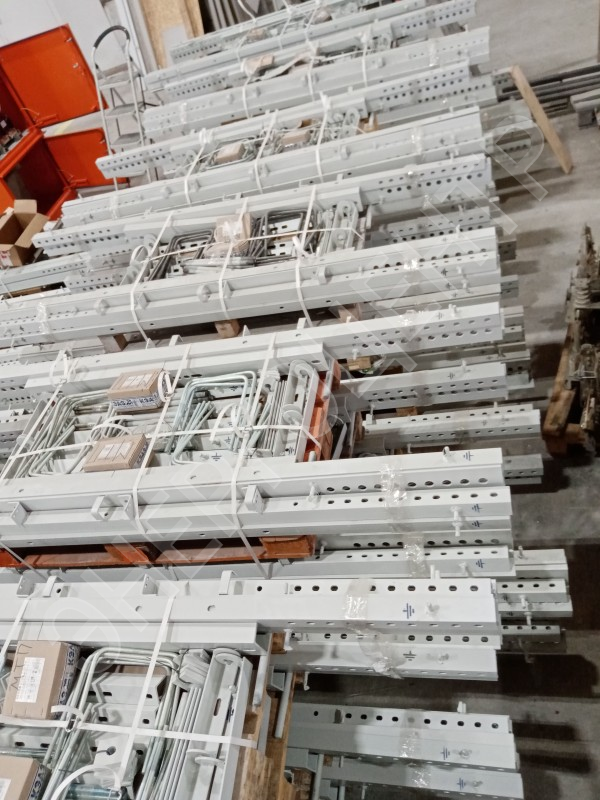

МТП поставляются в разобранном виде, упакованном на паллеты. К МТП прилагается полный комплект крепежных изделий.
|
Габаритные размеры* |
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
