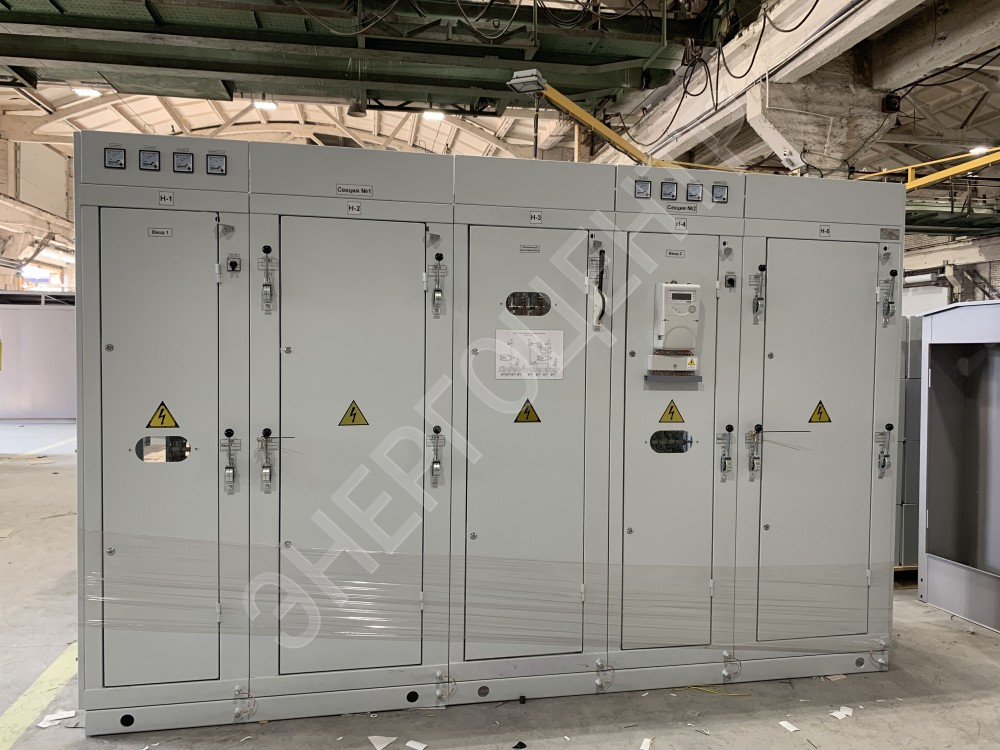

ЩО-70
Распределительные панели ЩО-70 предназначены для комплектования распределительных устройств переменного тока напряжением до 0,4 кВ частотой 50 Гц.
Панели ЩО-70 устанавливаются в электропомещениях и служат для приема, распределения электроэнергии и защиты от перегрузки и токов короткого замыкания отходящих линий.

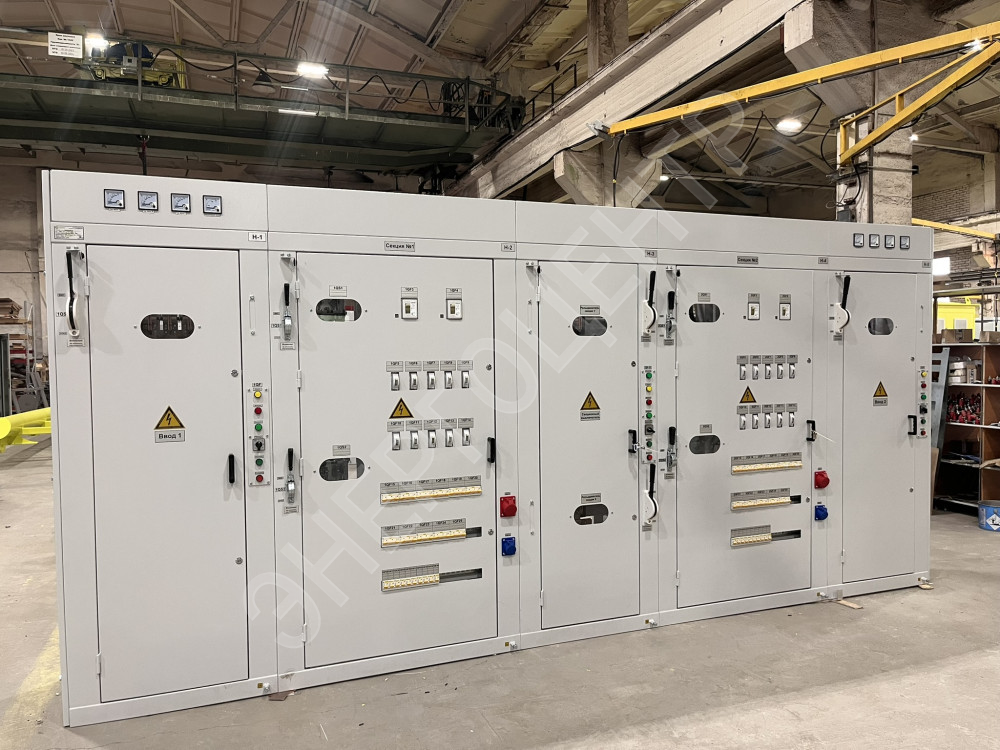

Щиты распределительных устройств комплектуются из вводных, линейных, секционных панелей одностороннего обслуживания, а также панелей с аппаратурой АВР.

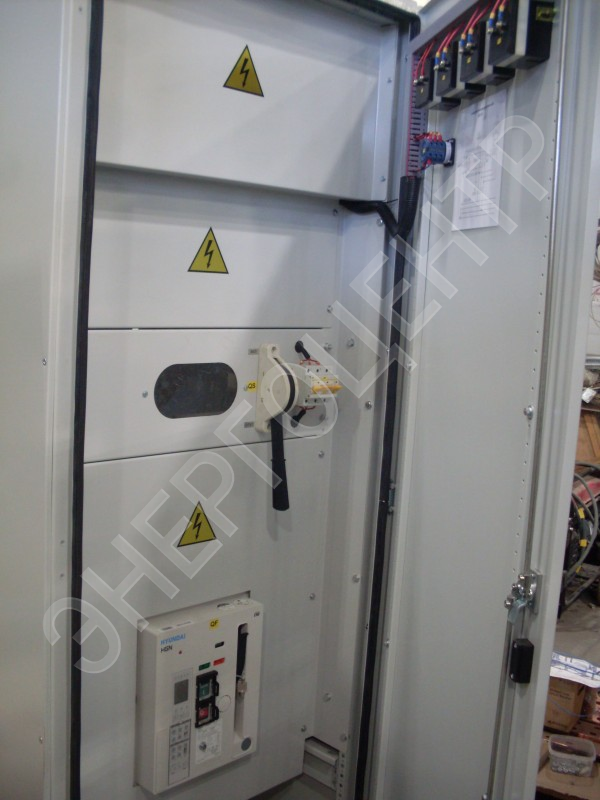

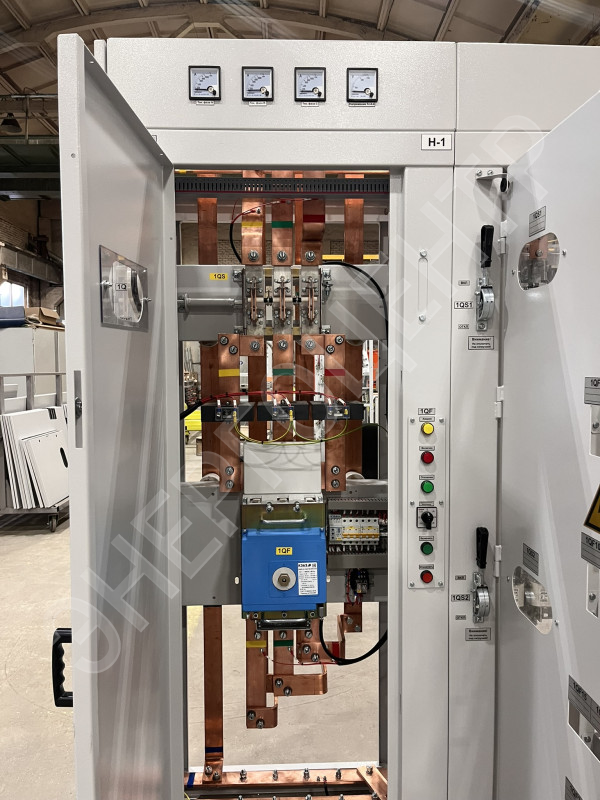

Вводные панели ЩО-70 предназначены для подачи напряжения на распределительное устройство с трансформатора или трансформаторной подстанции. На панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром. Вводным коммутационным аппаратом может служить автоматический выключатель или рубильник.

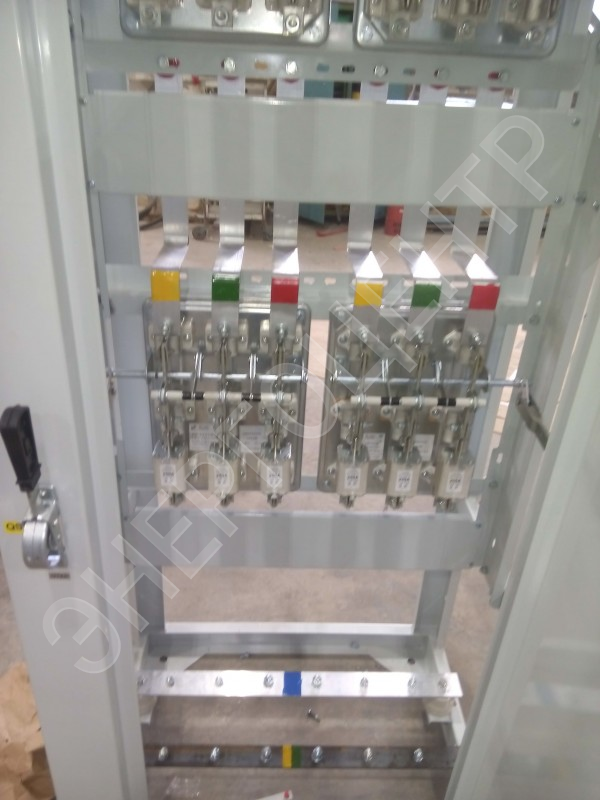

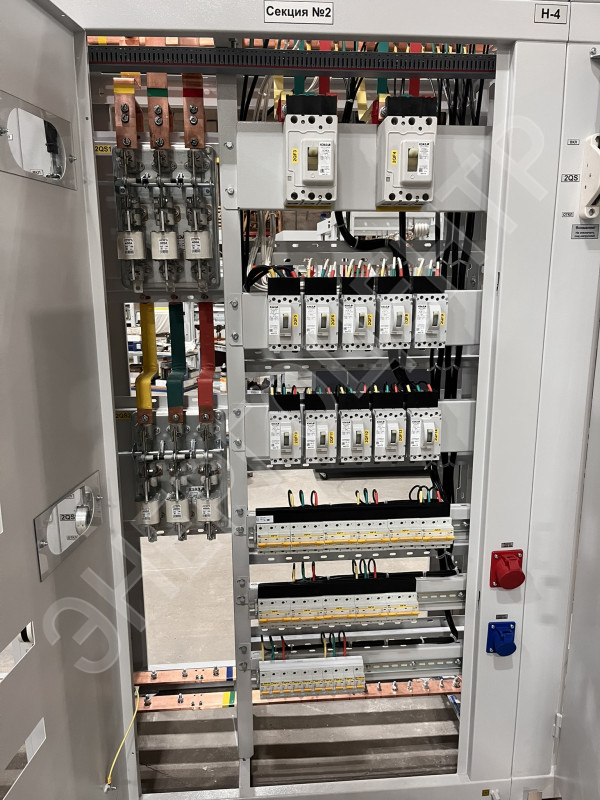

Линейные панели обеспечивают коммутацию и защиту отходящих линий. Одна линейная панель может обеспечивать работу до шести отходящих линий. На панелях отходящих линий устанавливаются коммутационная защитная аппаратура, а также трансформатор тока и амперметр в одну из фаз отходящих линий. Панели изготавливаются с рубильниками и предохранителями или с автоматическими выключателями.
Секционные панели используются в распределительных устройствах с двумя источниками питания. При выводе в ремонт или аварийных отключениях обе секции смогут получать питание от одного силового трансформатора. Секционные панели могут быть выполнены как на рубильниках, так и на автоматических выключателях.
Панели АВР предназначены для двухтрансформаторных подстанций в которых необходимо предусмотреть автоматическое включение резерва. Панели АВР могут комплектоваться схемами управления построенных как на электромеханических реле, так и на микропроцессорных блоках.
Конструкция ЩО-70

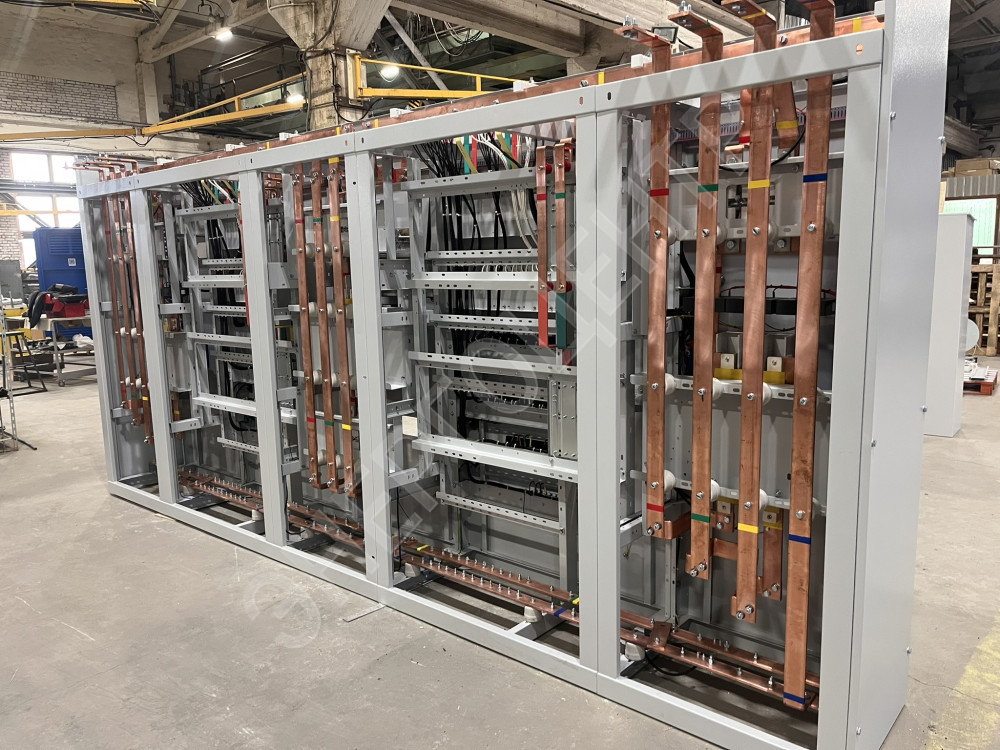

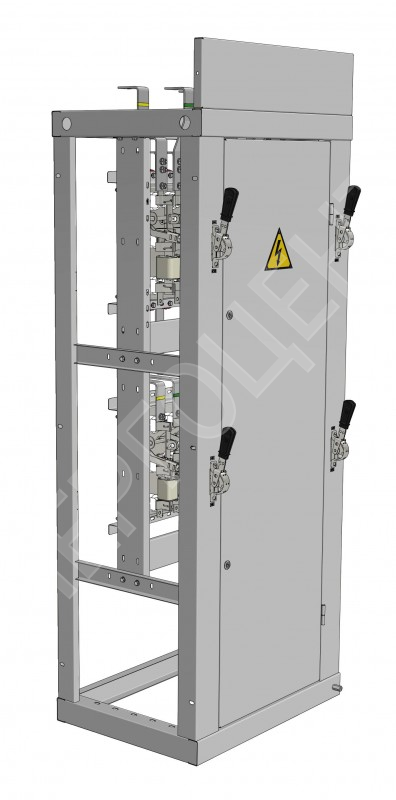

Панель ЩО-70 представляет собой сварной каркас с дверью, выполненный из листового гнутого металла толщиной 1,5 мм. Антикоррозийная защита панели выполнена порошковой полиуретановой краской (толщина покрытия – 220…250 мкм). Дверь оснащена врезными замками. Рукоятки коммутационных аппаратов вынесены на лицевую панель. В верхней части фасада устанавливается приборная панель, которая одновременно служит ограждением сборных шин.

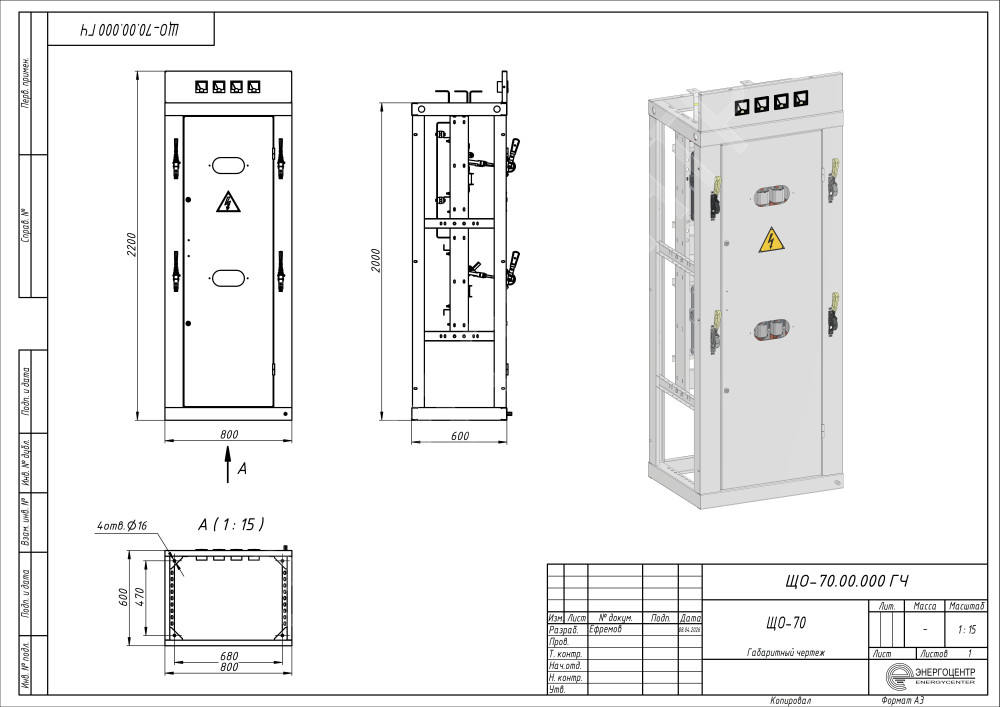

Стандартные габаритные размеры: 2200х800х600 мм
Степень защиты: с фасада IP20, с остальных сторон IP00
Цвет: RAL 7047 или по заказу
Система заземления: TN-C-S, TN-S, TN-C
Климатическое исполнение: У по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.
Условия эксплуатации:
- высота над уровнем моря не более 1000 м;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- температура окружающей среды от минус 45 до плюс 45 °С;
- относительная влажность воздуха до 90 % при температуре плюс 25 °С;
- окружающая среда невзрывоопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активного газа и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие;
- отсутствие тряски, вибрации и ударов;
- рабочее положение вертикальное, допускается отклонение до 5° в любую сторону.
Для заказа ЩО-70 необходимо отправить запрос на e-mail: info@petrozavod.ru или связаться с нами по телефону +7(8142)55-90-90
