ГРЩ

Главный распределительный щит (ГРЩ) – это центральное устройство в системе электроснабжения, предназначенное для приема, распределения и учета электроэнергии, а также защиты электрических сетей от перегрузок и коротких замыканий.

Конструкция ГРЩ

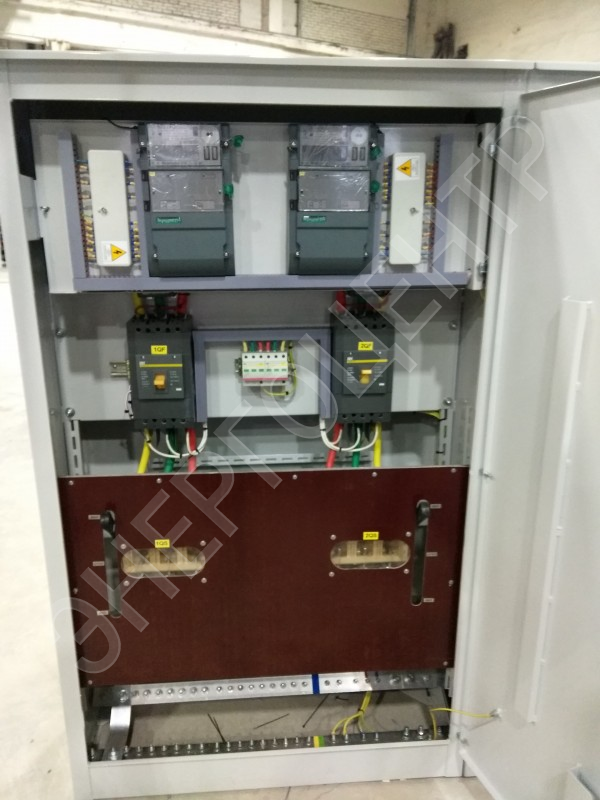

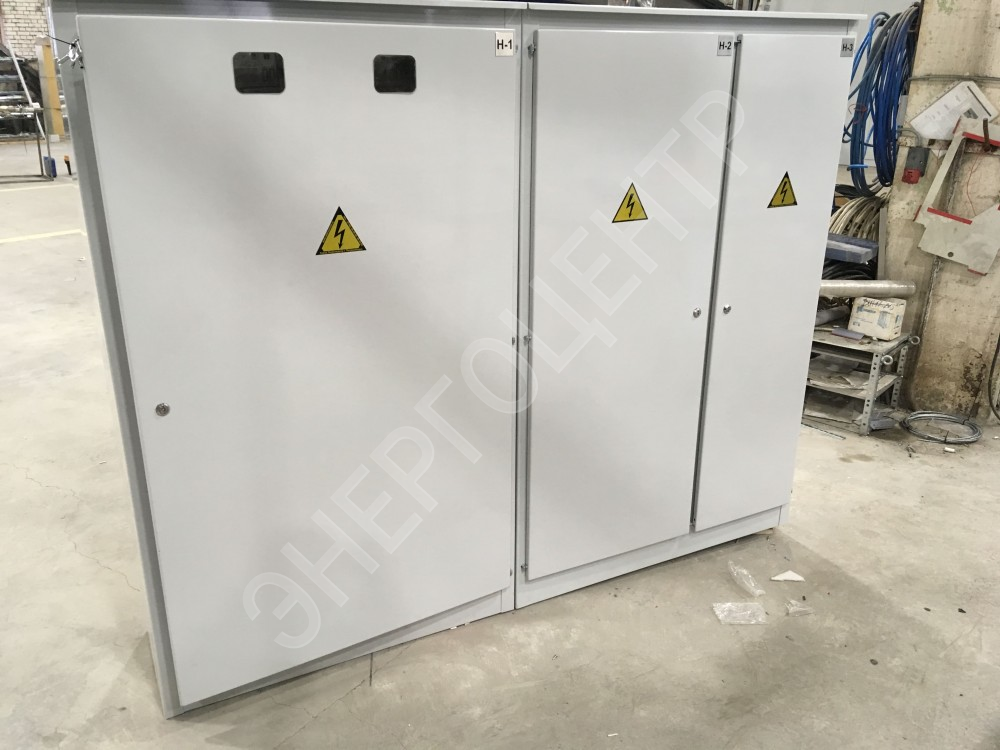

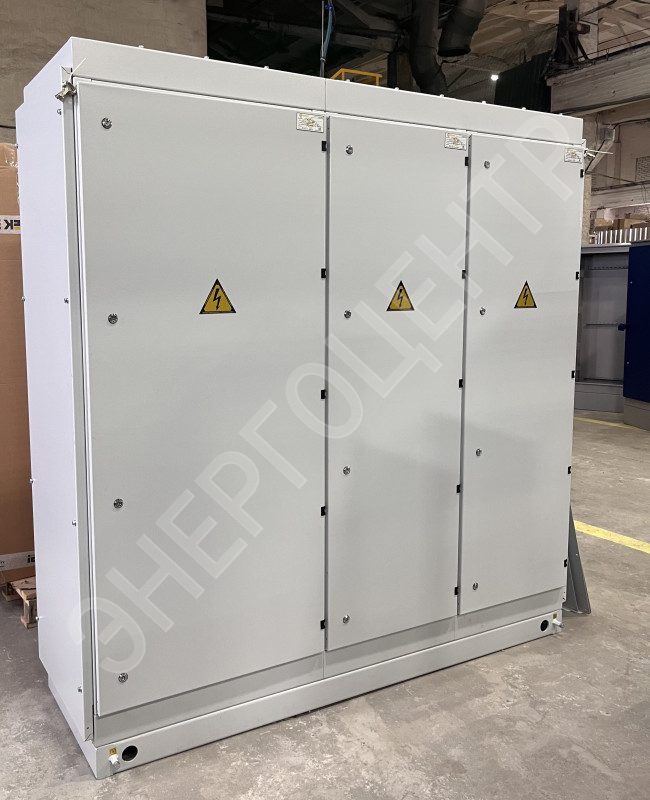

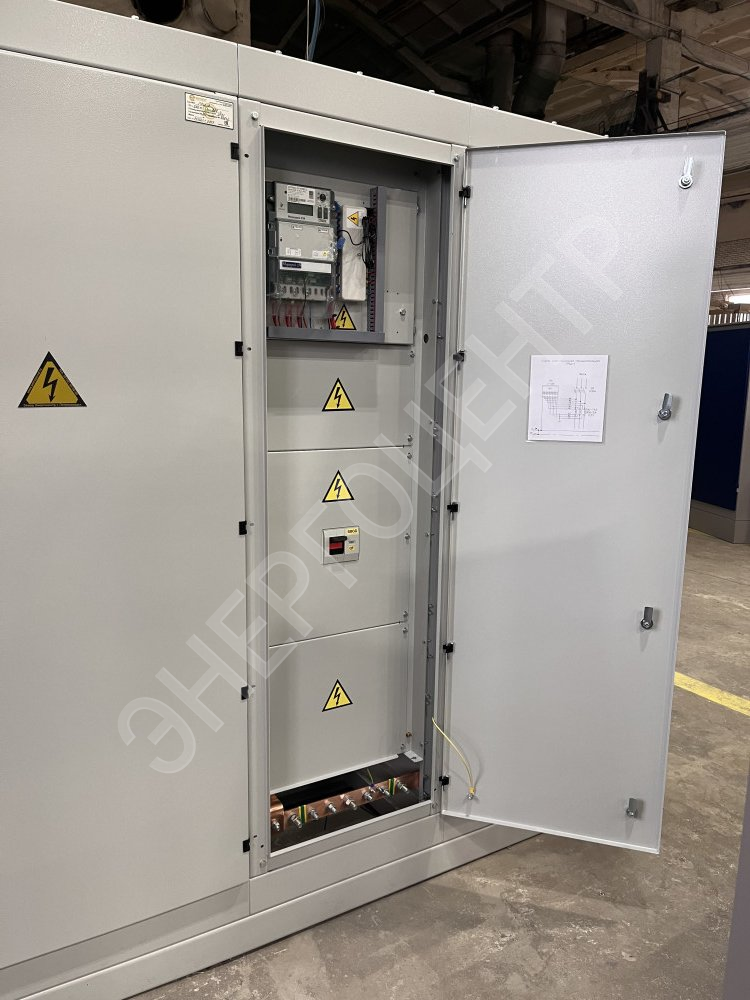

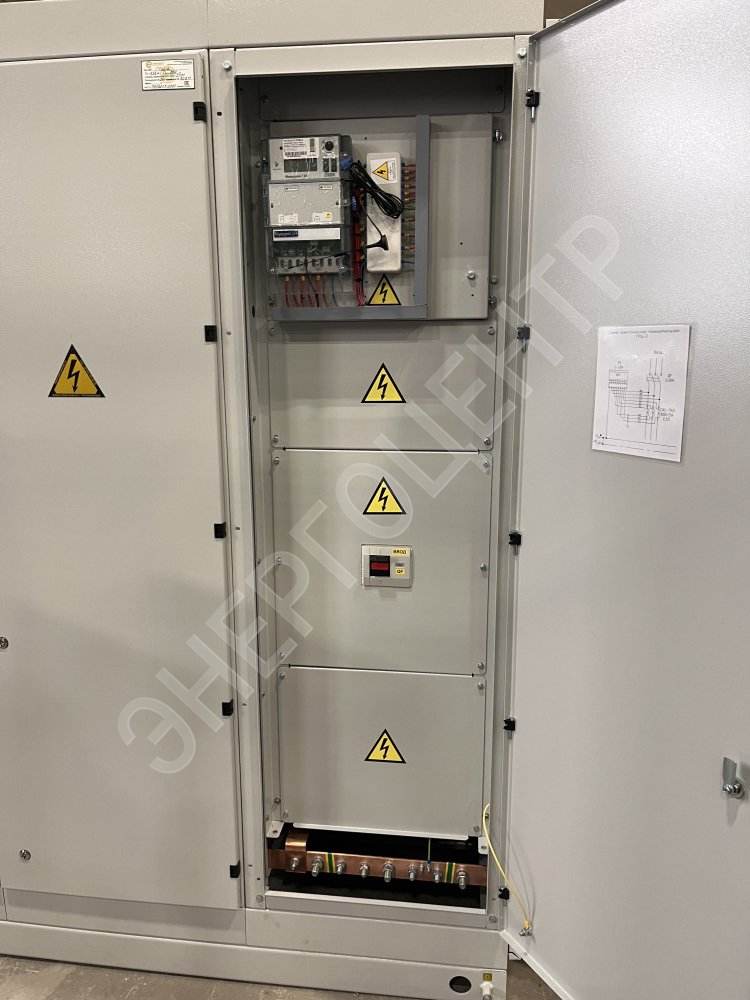

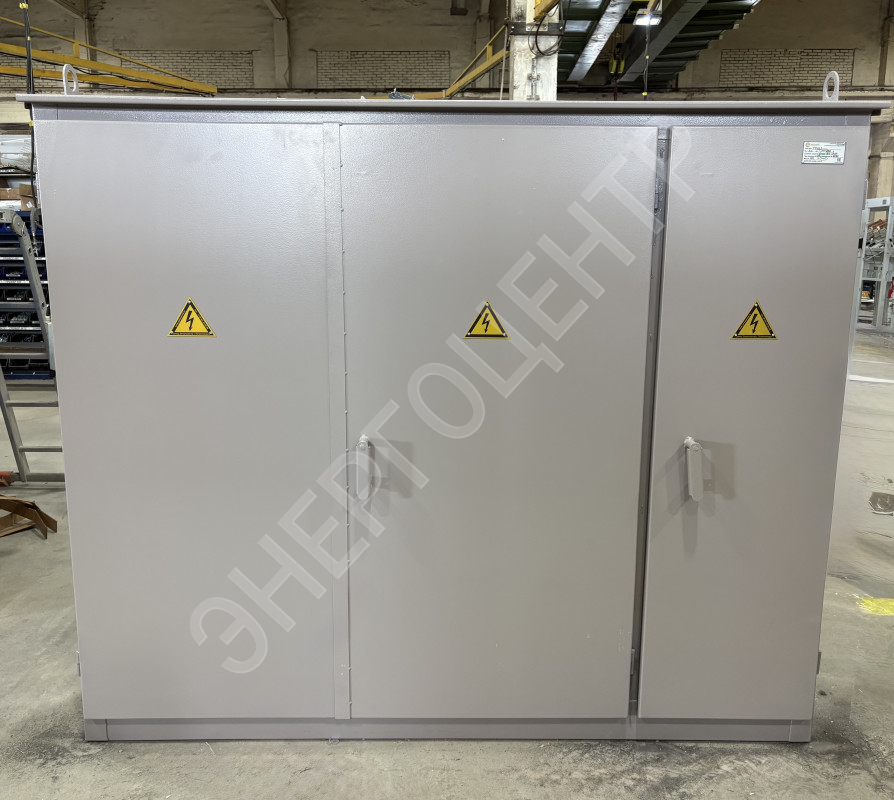

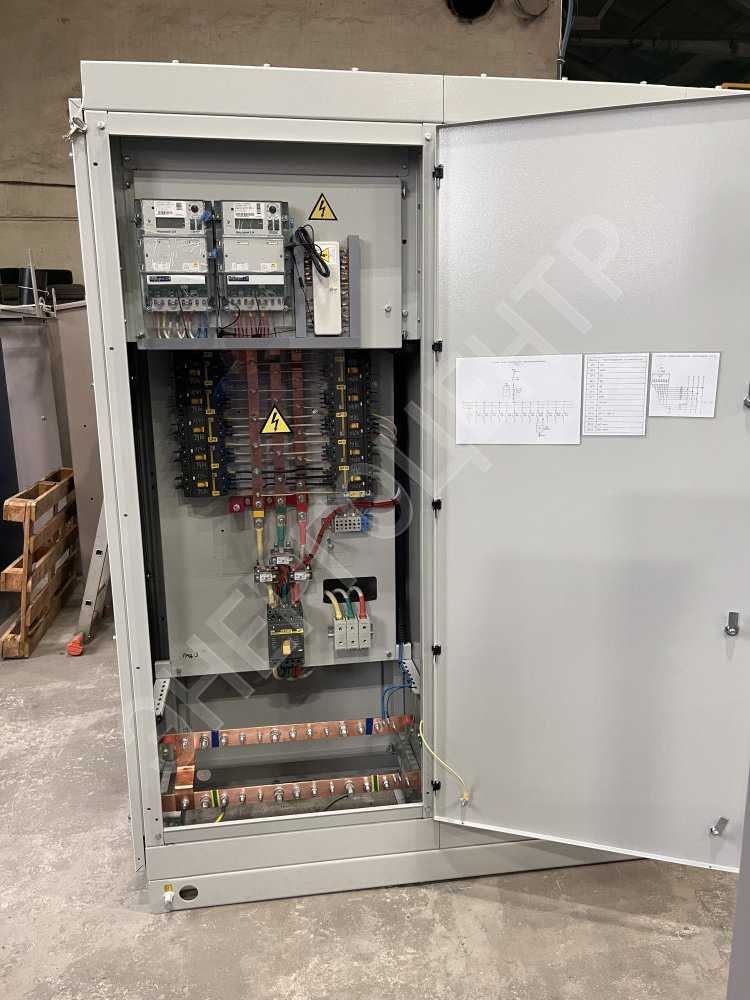

ГРЩ выполняется в виде металлического шкафа (одного или нескольких) из листового металла толщиной 1,5 мм. Антикоррозийная защита шкафа выполнена порошковой полиуретановой краской (толщина покрытия – 220…250 мкм). Дверь оснащена врезным замком, а также при наличии приборов учета электроэнергии, смотровыми окнами.

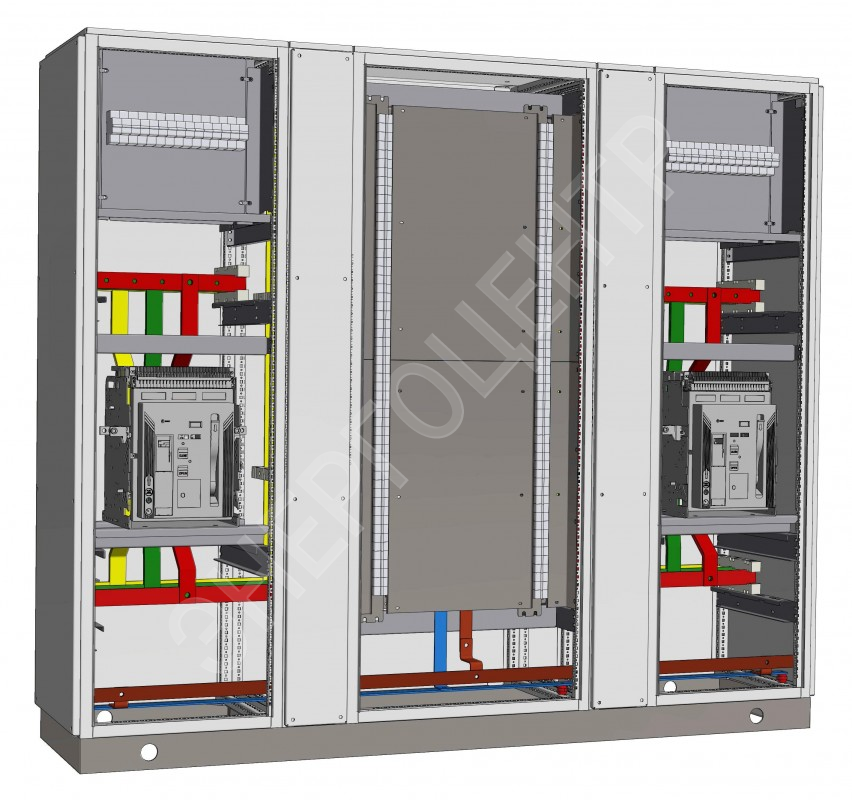

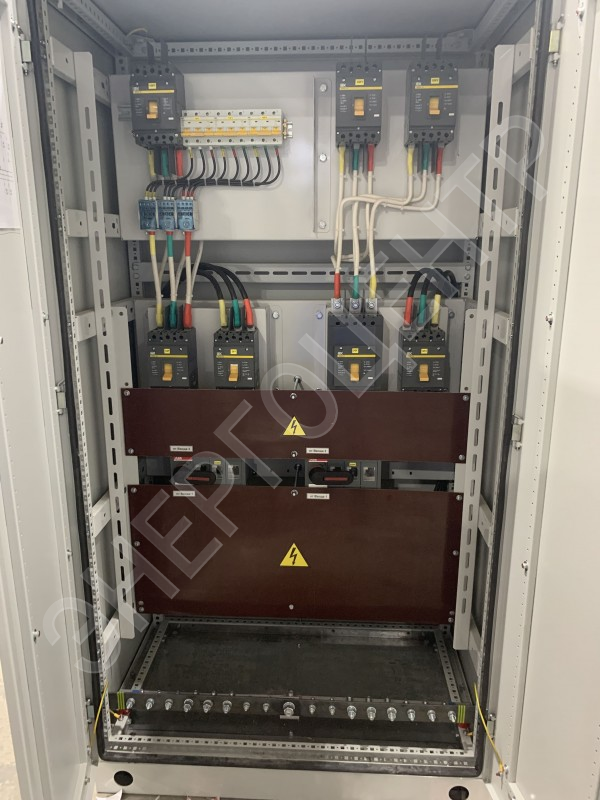

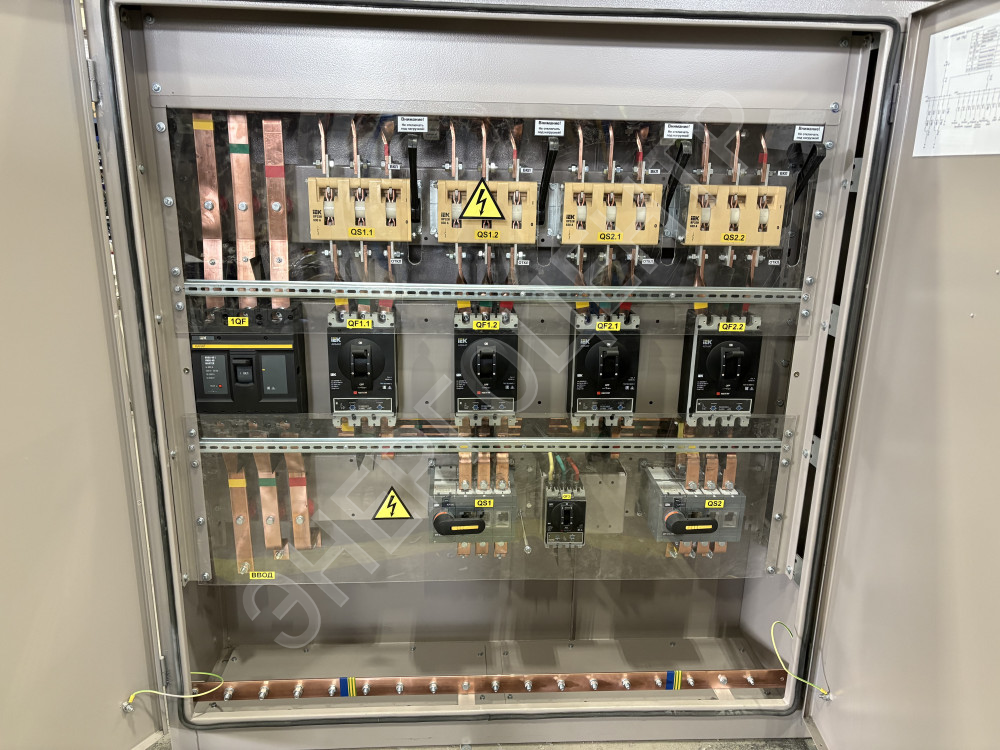

ГРЩ обычно состоит из панели ввода, одной или нескольких панелей отходящих линий, панели секционирования секций с АВР.

Габаритные размеры: В зависимости от типа, количества устанавливаемого оборудования и места установки ГРЩ, инженерами разрабатывается индивидуальная компоновка ГРЩ.

Степень защиты: IP31 или IP54

Цвет: RAL7047 или по заказу

Система заземления: TN-C-S

Климатическое исполнение: У по ГОСТ 15150-69.

Категория размещения: 3 по ГОСТ 15150-69.

Условия эксплуатации:

• высота над уровнем моря не более 1000 м;
• атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
• температура окружающей среды от минус 20 до плюс 35 °С;
• относительная влажность воздуха до 90 % при температуре плюс 25 °С;
• окружающая среда невзрывоопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активного газа и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие.
• отсутствие тряски, вибрации и ударов.
• рабочее положение вертикальное, допускается отклонение до 5° в любую сторону.

ГРЩ изготавливается по техническому заданию заказчика.

Для заказа ГРЩ необходимо отправить запрос на e-mail: info@petrozavod.ru или связаться с нами по телефону +7(8142)55-90-90
