КЛ-209
Кабельный киоск КЛ-209 предназначен для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ в сетях с глухозаземленной нейтралью, а так же для защиты отходящих линий от токов перегрузки и короткого замыкания с помощью предохранителей (ПН, ППН). КЛ-209 обеспечивает удобный монтаж, обслуживание и защиту кабельной инфраструктуры от внешних воздействий.
Конструкция КЛ

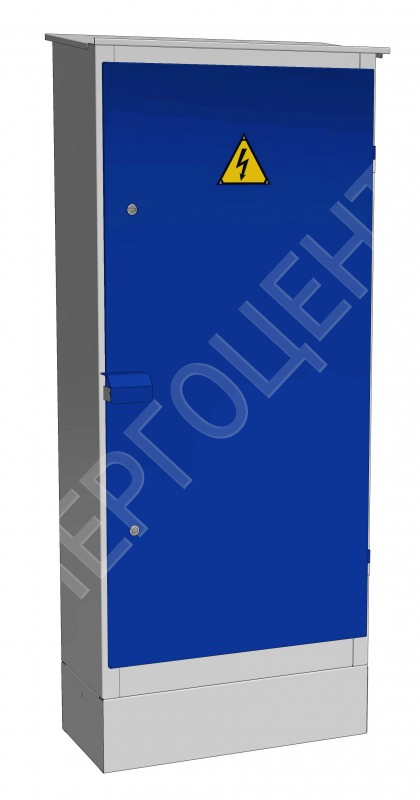

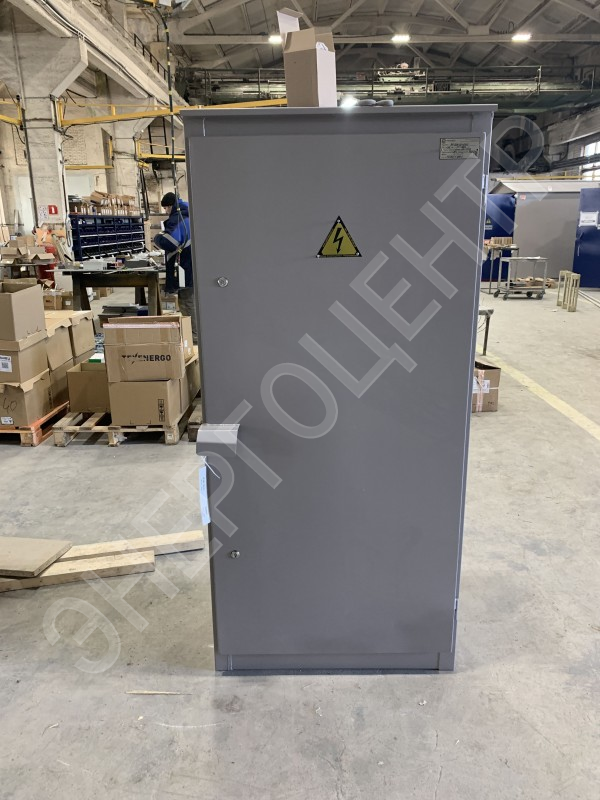

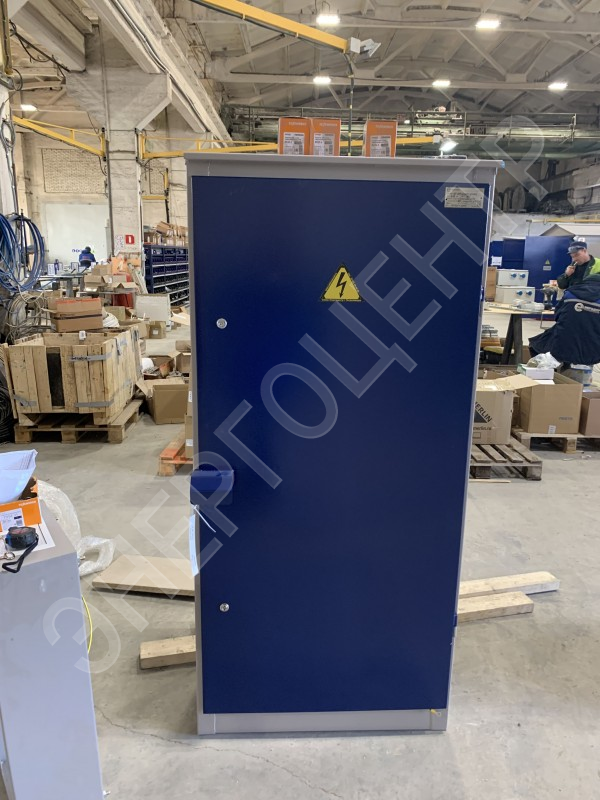

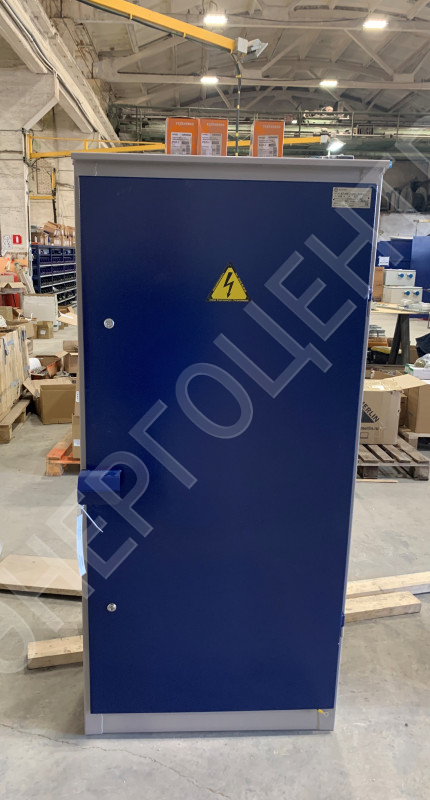

Кабельный киоск представляет собой металлический шкаф с наклонной крышей и козырьком для отвода осадков. Корпус КЛ-209 выполнен из листового металла толщиной 1,5 мм. Антикоррозийная защита шкафа выполнена порошковой полиуретановой краской (толщина покрытия – 220…250 мкм). Дверь оснащена проушиной под навесной замок. Имеются грузовые проушины для строповки шкафа при транспортировке и монтаже. Корпус шкафа может устанавливаться на цоколь.

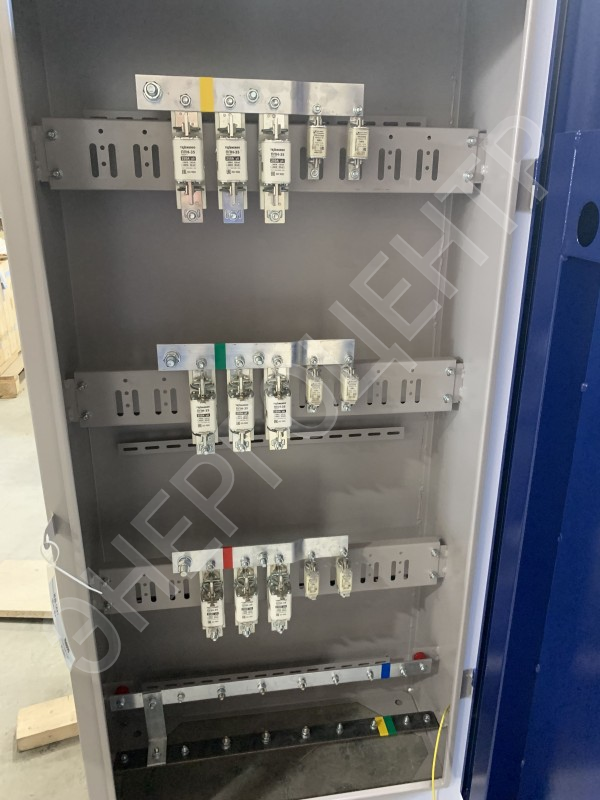

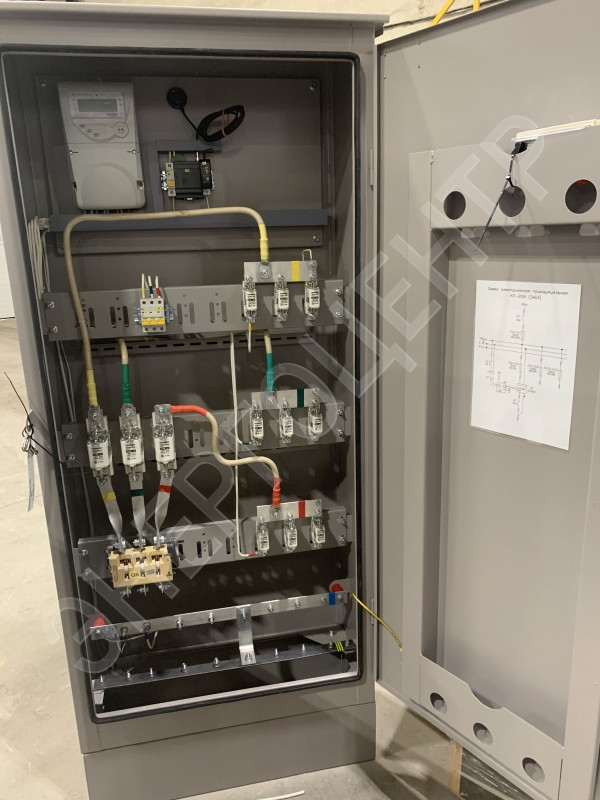

Внутри шкафа установлены перфорированные монтажные панели для установки коммутационного оборудования. Типовая комплектация КЛ-209 позволяет установить до 8 групп предохранителей. По согласованию с заказчиком возможно изготовление не типовых изделий.

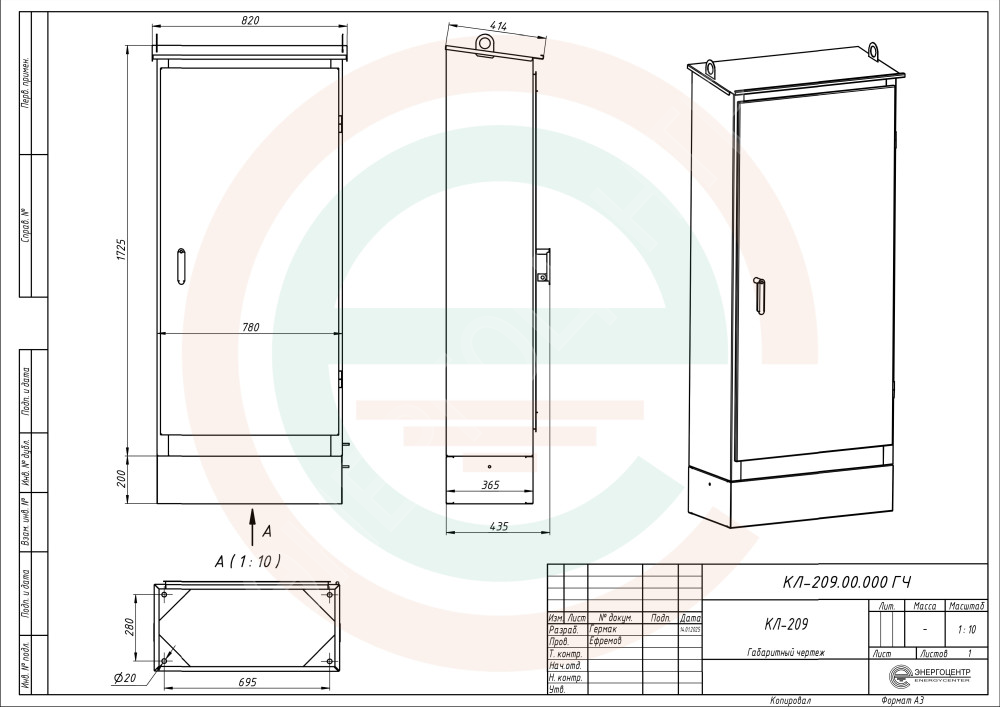

Стандартные габаритные размеры: 1725х820х435 мм (цоколь высотой 200 мм). Также используются различные модифицированные варианты по индивидуальным заказам.
Степень защиты: IP33 или IP54
Цвет: RAL7047/ RAL5005 или по заказу
Система заземления: TN-C-S
Климатическое исполнение: У по ГОСТ 15150-69.
Категория размещения: 1 по ГОСТ 15150-69.
Условия эксплуатации:
- высота над уровнем моря не более 1000 м;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- температура окружающей среды от минус 40 до плюс 40 °С;
- относительная влажность воздуха до 90 % при температуре плюс 25 °С;
- окружающая среда невзрывоопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активного газа и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие;
- отсутствие тряски, вибрации и ударов;
- рабочее положение вертикальное, допускается отклонение до 5° в любую сторону.
Для заказа КЛ-209 необходимо отправить запрос на e-mail: info@petrozavod.ru или связаться с нами по телефону +7(8142)55-90-90
