ЯКНО

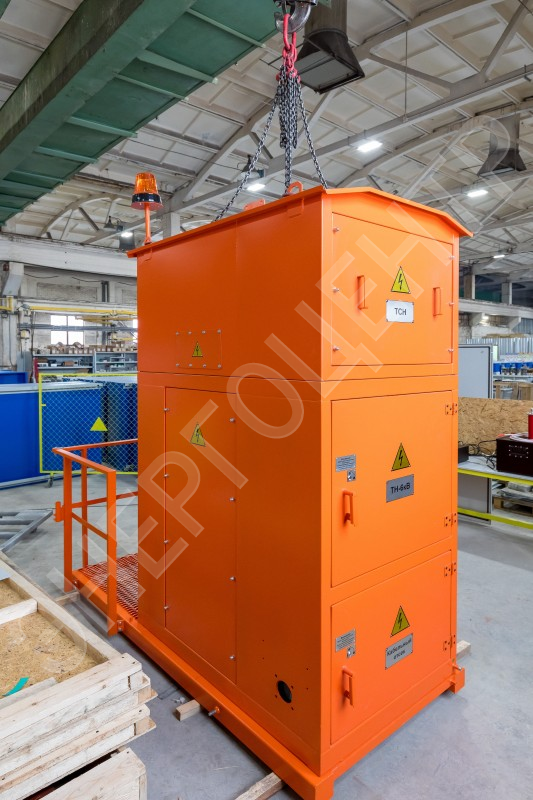

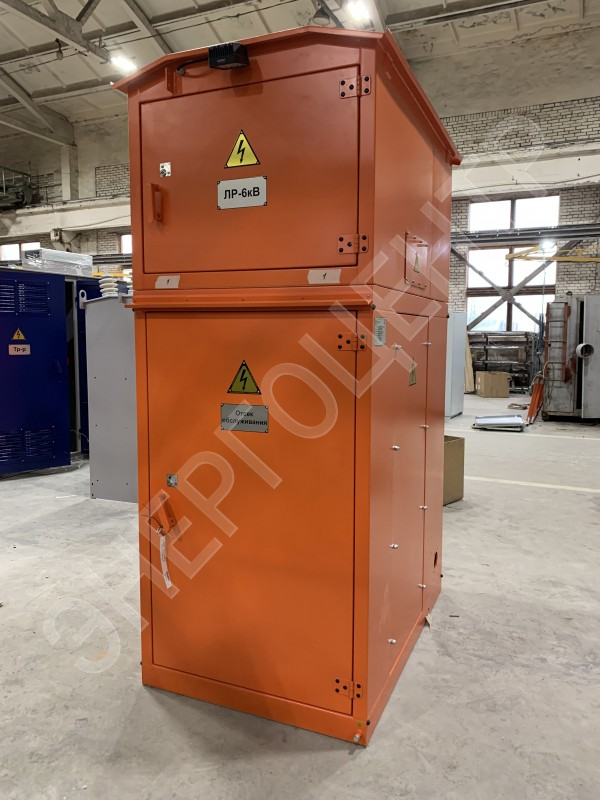

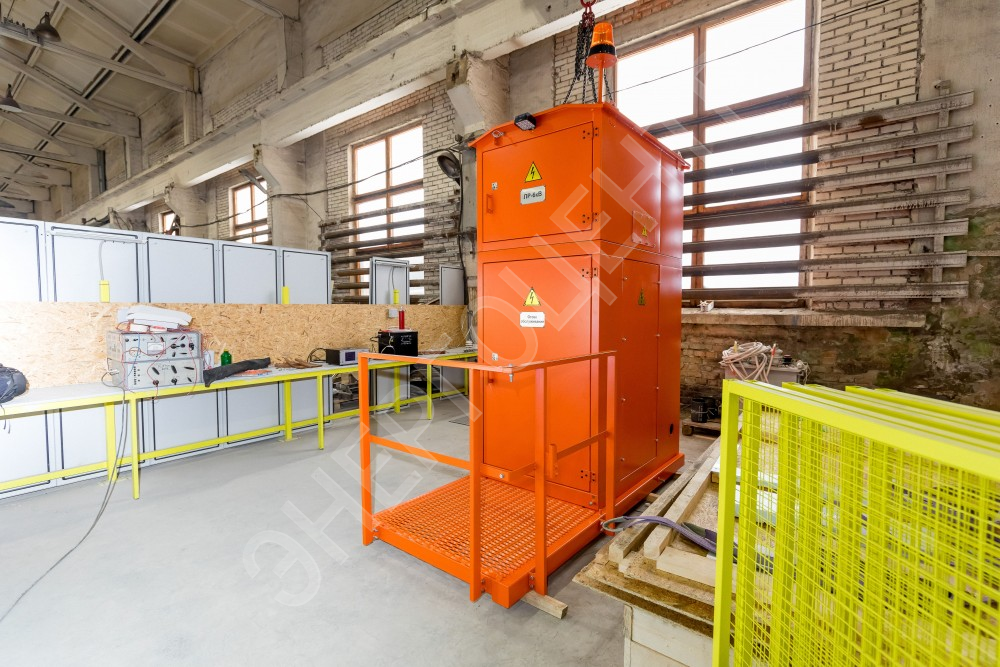

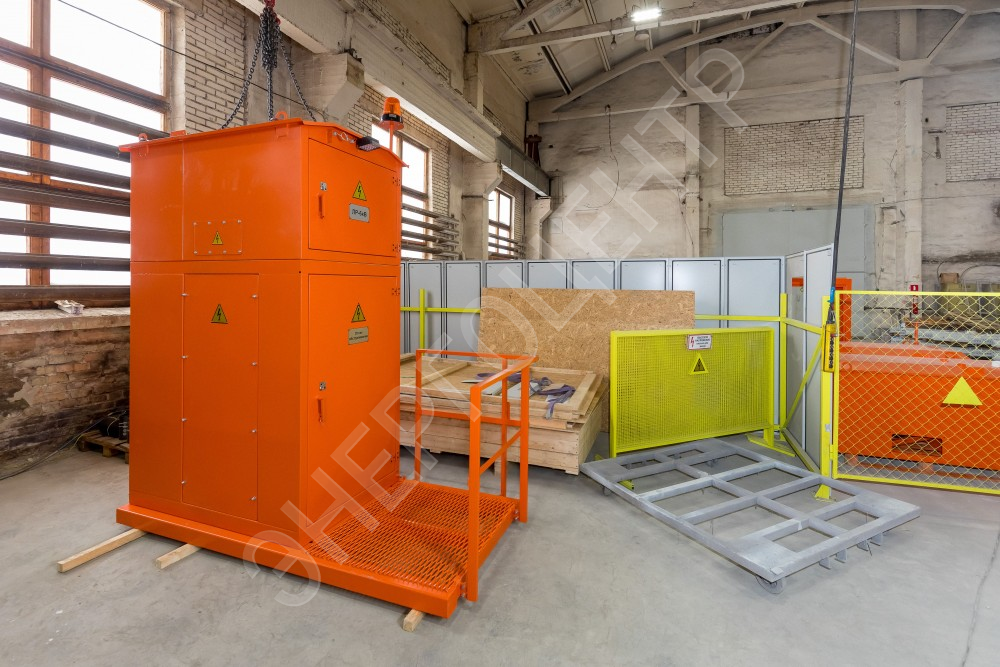

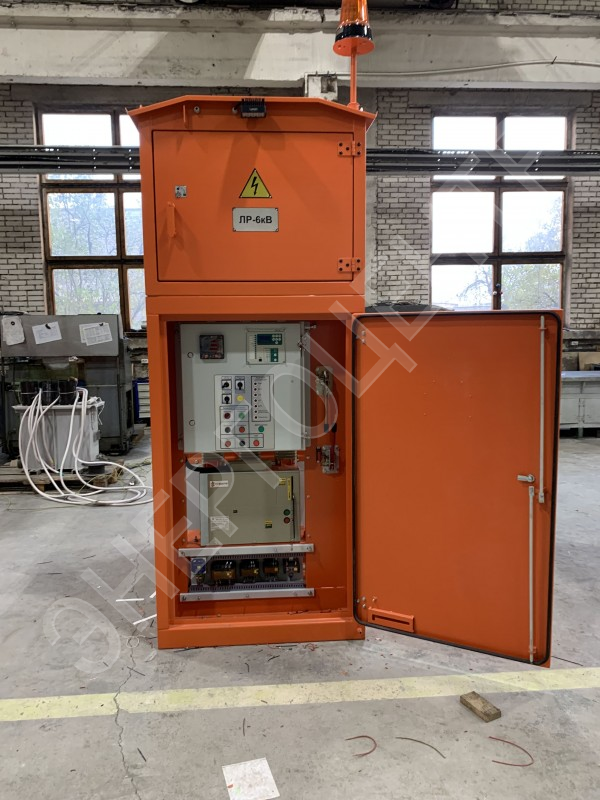

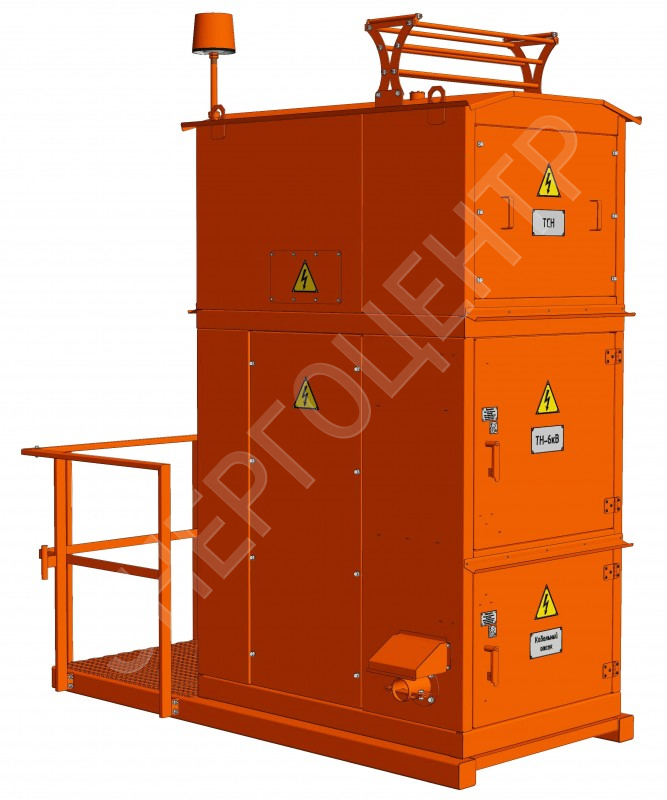

ЯКНО предназначена для подключения питания и защиты таких карьерных потребителей электроэнергии трёхфазного напряжения 6(10) кВ как: буровые установки, экскаваторы, для установки в осветительных сетях карьеров, конденсаторных и компрессорных установках, земснарядов, а также для секционирования карьерных линий электропередач.
Климатическое исполнение и категория размещения, условия эксплуатации ЯКНО стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 1 по ГОСТ 15150-69.
Условия эксплуатации ЯКНО:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 9;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;
- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1
- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие.
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М31.
свернуть
Высоковольтный ввод – воздушный. Подключение ЯКНО к воздушной линии 6(10)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре ВЛ.
Монтаж ЯКНО осуществляется на транспортировочные салазки для возможности ее перемещения в пределах карьера.
Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.
Технические характеристики ЯКНО:
|
Исполнение высоковольтного ввода |
Воздушный |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Номинальный ток главных цепей (разъединителя/ВВ), А |
630 |
|
Номинальный ток первичной обмотки трансформаторов тока, А |
5; 10; 15; 20; 30; 40; 50; 75; 100; 200; 300; 400; 600 |
|
Ток термической стойкости в течение 3с на стороне ВН, кА |
5 |
|
Ток электродинамической стойкости на стороне ВН, кА |
25,5 |
|
Одноминутное испытательное напряжение переменного тока по ГОСТ 1516.3-96, кВ |
18 |
|
Номинальное напряжение вспомогательных цепей, В: - цепи защиты, управления и сигнализации переменного, постоянного тока , цепи обогрева - цепи освещения |
220
24 |
|
Уровень изоляции по ГОСТ 1516.3-96 |
Нормальная |
|
Вид изоляции |
Комбинированная |
|
Условия обслуживания |
Двухстороннее |
|
Вид управления |
Местное; дистанционное |
|
Степень защиты ЯКНО по ГОСТ 14254 |
IP54 |
|
Масса (общая), кг; с площадкой обслуживания. |
900 1025 |
|
Габаритные размеры* |
|
Схемы электрические принципиальные |
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
