КСО-212
КСО-212 предназначена для работы в электрических установках трёхфазного переменного тока частотой 50Гц напряжением 6(10) кВ.

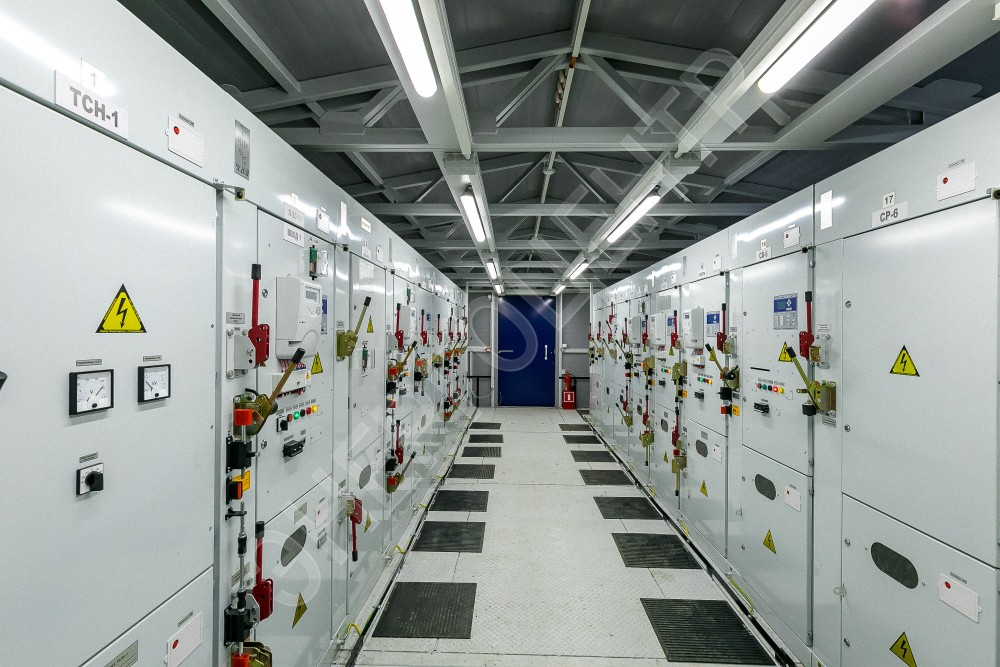

Из камер КСО собираются распределительные устройства РП, служащие для приема и распределения электроэнергии. Принцип работы определяется схемами главных и вспомогательных цепей камер.
Климатическое исполнение и категория размещения, условия эксплуатации КСО стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 3 по ГОСТ 15150-69.
Условия эксплуатации КСО:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 6;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие.
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М1.
свернуть

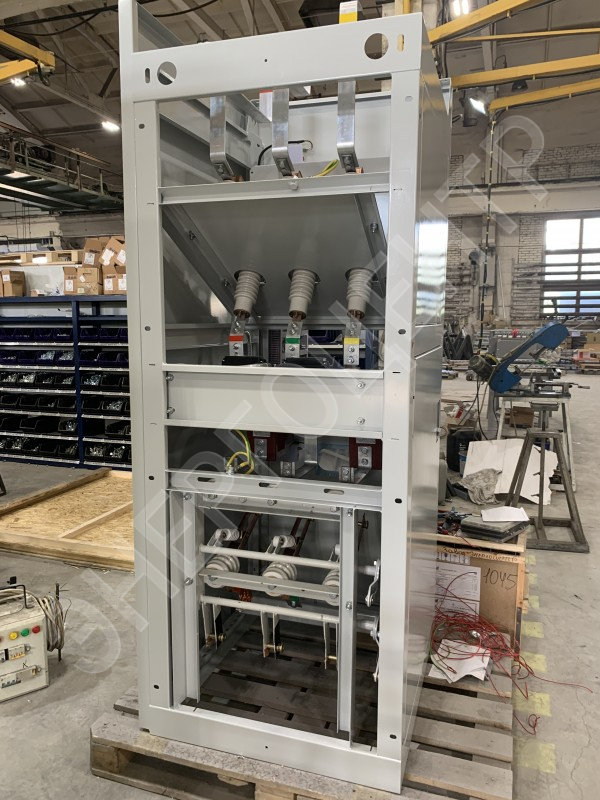

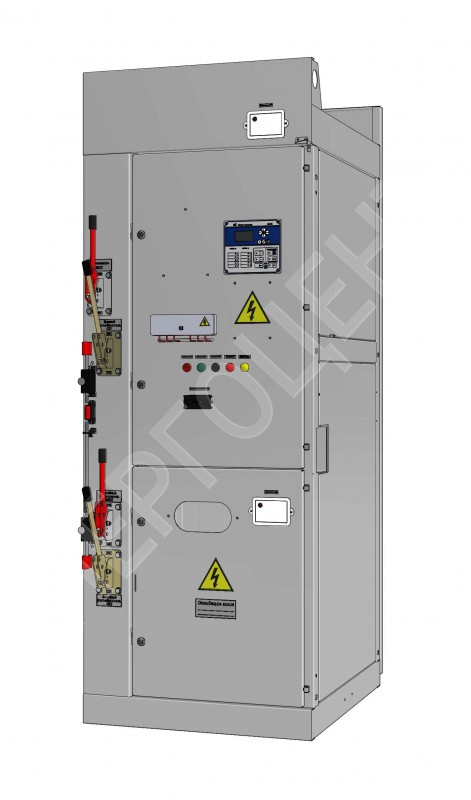

Камера представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Внутри камеры размещена аппаратура главных цепей. Рукоятки приводов и аппаратов управления расположены с фасадной стороны камеры.

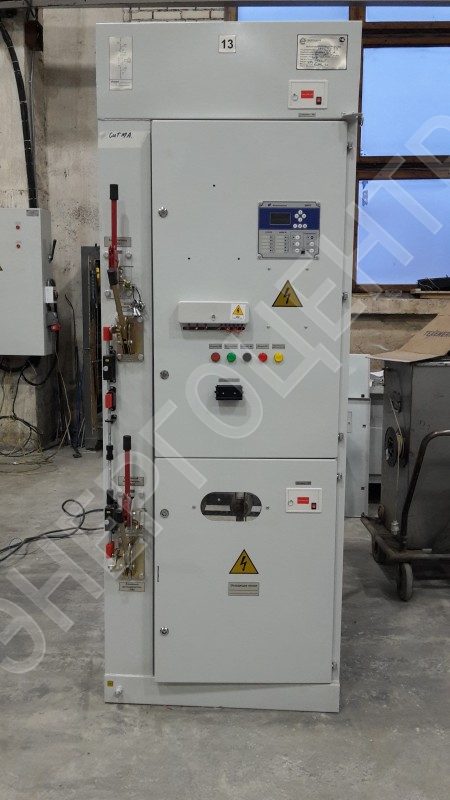

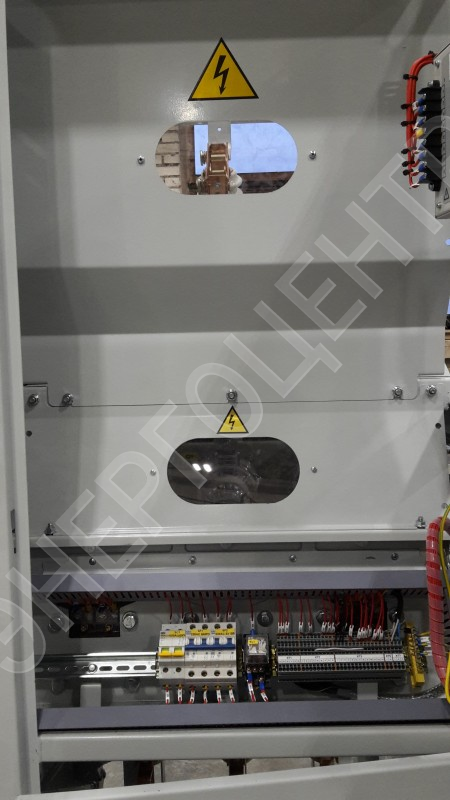

Реле защиты, управления, сигнализации, приборы учета и измерения могут быть расположены как в отсеке РЗА, так и с фасадной и внутренней стороны дверей камеры. Доступ в камеры обеспечивается через двери расположенные в верхней и нижней части фасадной стороны.
Высоковольтный ввод – кабельный.
Технические характеристики КСО:
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Номинальное рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток главных цепей, А |
630; 1000 |
|
Номинальный ток трансформатора тока, А |
50; 75; 100; 150; 200; 300; 400; 630; 800 |
|
Ток термической стойкости в течение 1 с на стороне ВН, кА |
до 20 |
|
Ток электродинамической стойкости на стороне ВН, кА |
до 51 |
|
Номинальное напряжение вспомогательных цепей, В - цепи защиты, управления и сигнализации - освещения |
220 36 |
|
Вид изоляции |
Комбинированная |
|
Условия обслуживания |
односторонее |
|
Степень защиты КСО с лицевой стороны, по ГОСТ 14254 |
IP20 |
|
Габаритные размеры* |
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
