Трансформаторные подстанции 6 (10, 35) кВ
Трансформаторные подстанции служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 (10,35) кВ, преобразования ее в электроэнергию напряжением 0,4(0,23) кВ и снабжения ею потребителей.
Климатические исполнения и категория размещения, условия эксплуатации КТП - стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 1 по ГОСТ 15150-69.
Условия эксплуатации КТП:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 6;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;
- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1
- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие КТП.
- группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М1 (кроме ПКТП).
КТП не предназначена:
- для работы в условиях тряски, вибрации, ударов (кроме ПКТП);
- для ввода питания со стороны НН.
Выбор оборудования. Для взвешенного подбора КТП под конкретные задачи необходимо учитывать много факторов. Перед заказом предлагаем ознакомиться со статьями.
свернуть
Конструктивные особенности. Развернуть.

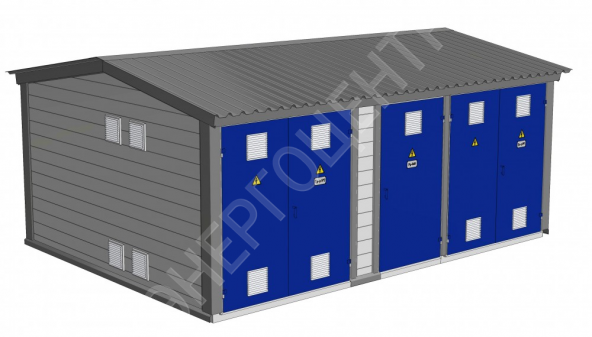

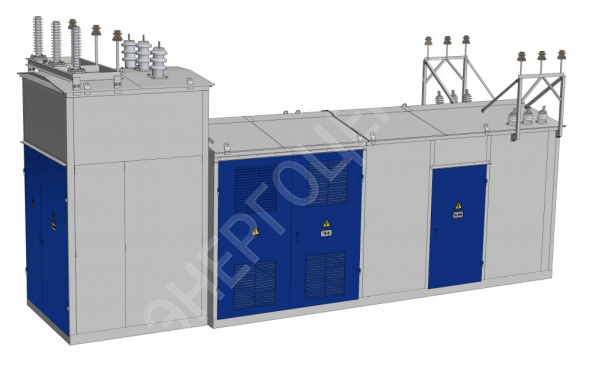

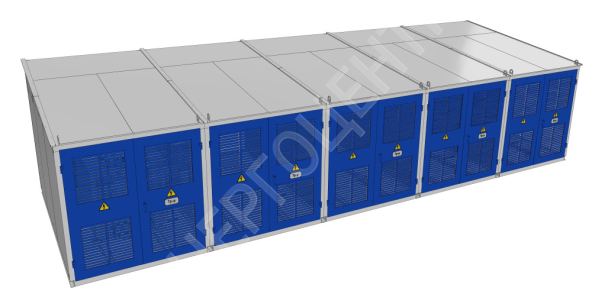

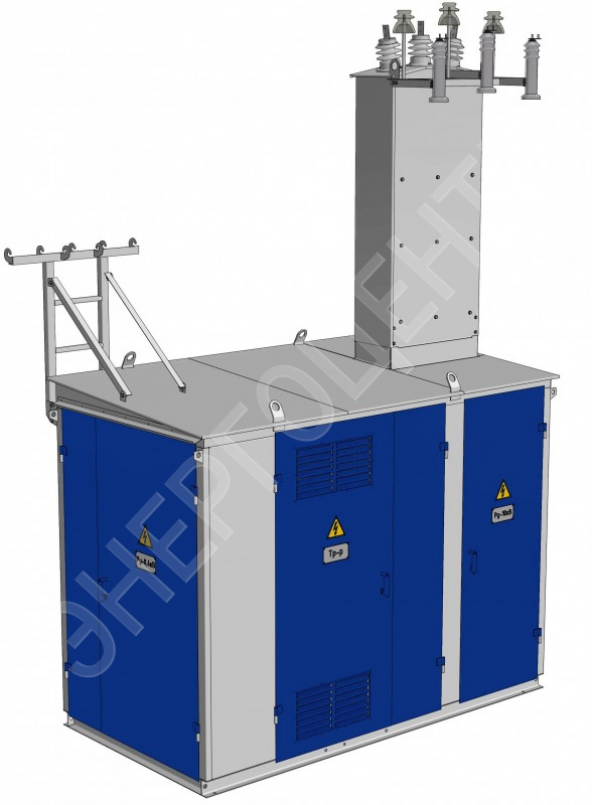

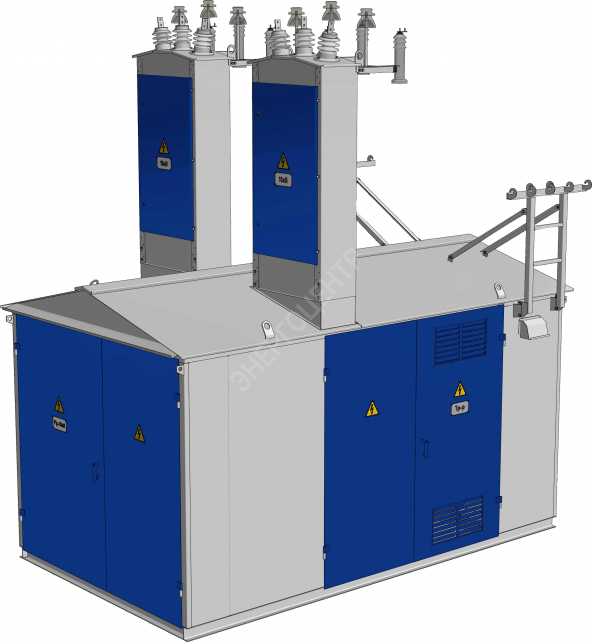

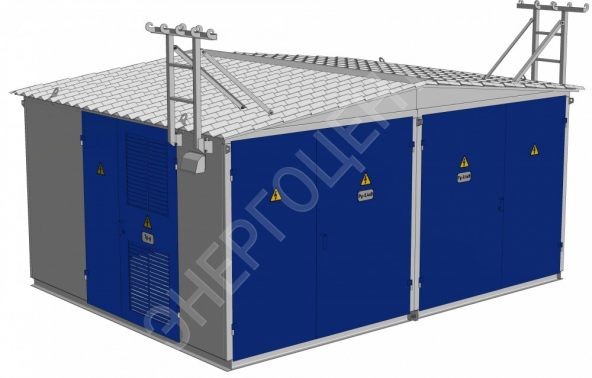

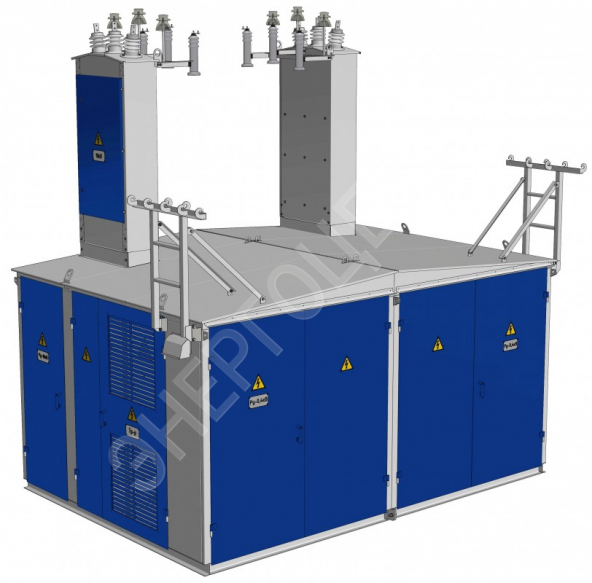

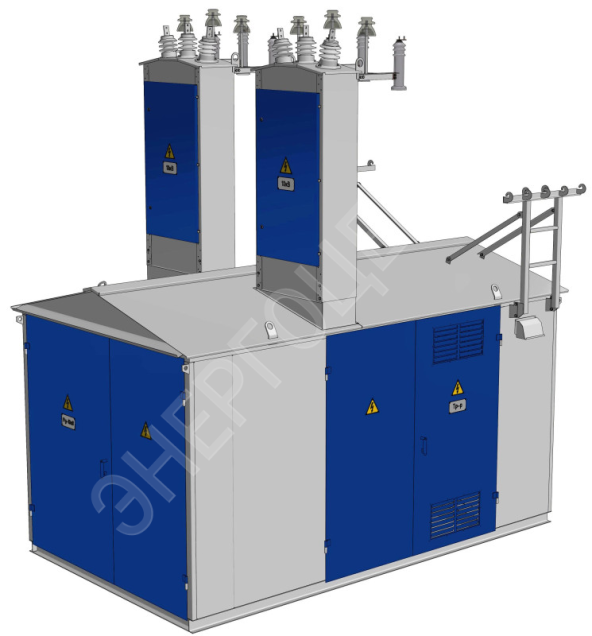

КТП киоскового типа изготавливаются в цельносварном корпусе. Перед окрашиванием детали из профильного проката проходят дробеструйную обработку. Детали из холоднокатаного листового проката обезжириваются и фосфатируются. Все стыки наружных панелей заполняются герметиком. Антикоррозионная защита металлоконструкций КТП выполнена полиуретановой краской «Темадур-20». Толщина покрытия – 220…250 мкм. Съемные элементы окрашиваются порошковыми красками, стойкими к атмосферным воздействиям.
На двери и ограждения устанавливаются таблички безопасности и указательные знаки, выполненные из алюминия. Все наружные таблички крепятся на заклепки.
Все наружные двери оборудуются фиксаторами, которые автоматически фиксируют створки в открытом положении.
Проемы трансформаторных отсеков оборудуются барьерами и сетчатыми ограждениями для безопасного осмотра трансформатора без отключения.
Наружные двери оборудуются внутренними ригельными замками. Поворотные рукоятки имеют проушины для установки висячего замка.
На всех без исключения КТП устанавливаются сплошные перегородки между отсеками УВН, трансформатора и РУНН.
Внутренние ограждения отсеков УВН и РУНН выполняются сплошными. Степень защиты внутренних ограждений – не менее IP2Х. Между ячейками УВН применяются сплошные металлические перегородки толщиной 2 мм.
Напротив аппаратов с видимым разрывом предусматриваются смотровые окна.
Для удобства обслуживания ограждения отсеков с плавкими вставками и трансформаторами тока в РУНН оборудуются дверцами на петлях и запираются внутренними замками.
Стандартное цветовое решение КТП: Все открывающиеся двери и ограждения - RAL 5003, остальное – RAL7036. Для карьерной техники ПКТП окрашиваются в сигнальный цвет RAL1016.Также может использоваться любая другая цветовая схема по заявке Заказчика.
свернуть
Монтаж КТП. Какие работы предстоит выполнить монтажникам на объекте? Что дополнительно нужно приобрести для пуска КТП? Информация для монтажников.
1. Подготовительные работы. Для киосковых КТП необходимо сделать подготовку земляного основания и устроить фундамент. Исключение – передвижные КТП (ПКТП), для которых фундамент не нужен.
Фундамент изготавливается по проекту и может быть монолитным железобетонным, или выполненным из стандартных блоков ФБС. План расстановки ФБС прикладывается в сопроводительную документацию КТП. Также при устройстве фундамента необходимо предусмотреть трубы (лотки, короба) для прокладки кабелей. Эти элементы в комплект поставки не входят.

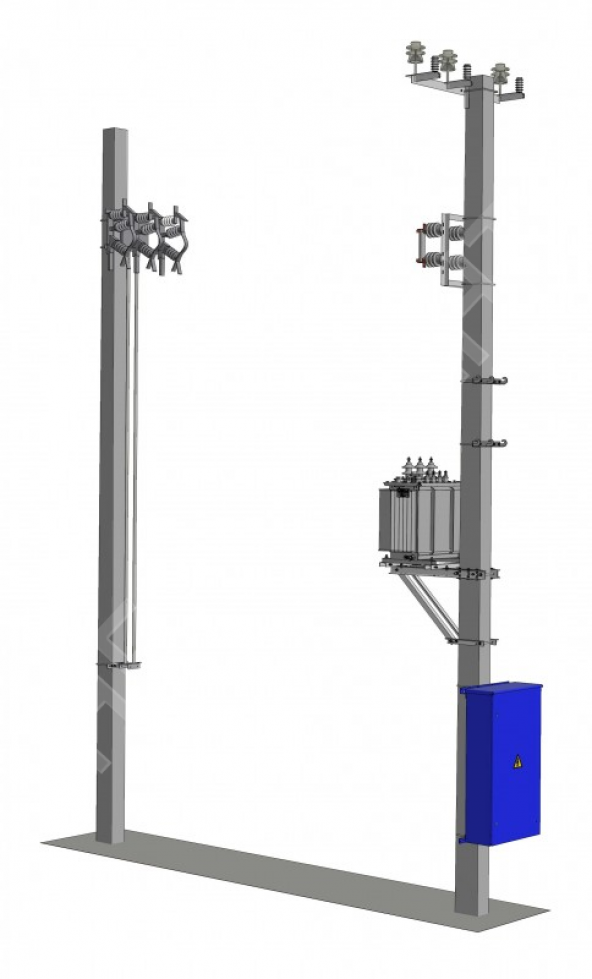

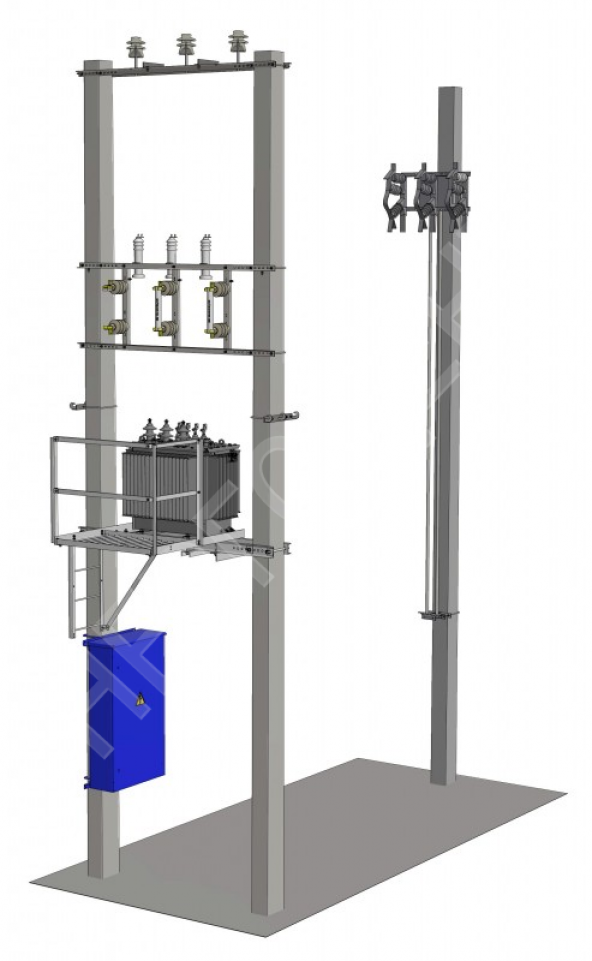

Для монтажа СТП, МТП следует предусмотреть установку в землю стоек (деревянных или железобетонных). Стойки в комплект поставки не входят и приобретаются отдельно. Также для этих подстанций необходимо учитывать затраты на сборку металлоконструкций. Набор кронштейнов СТП или МТП на заводе-изготовителе упаковывается на паллеты. Прикладывается комплект крепежных изделий. В сопроводительной документации приведены подробные чертежи для правильного монтажа подстанции.

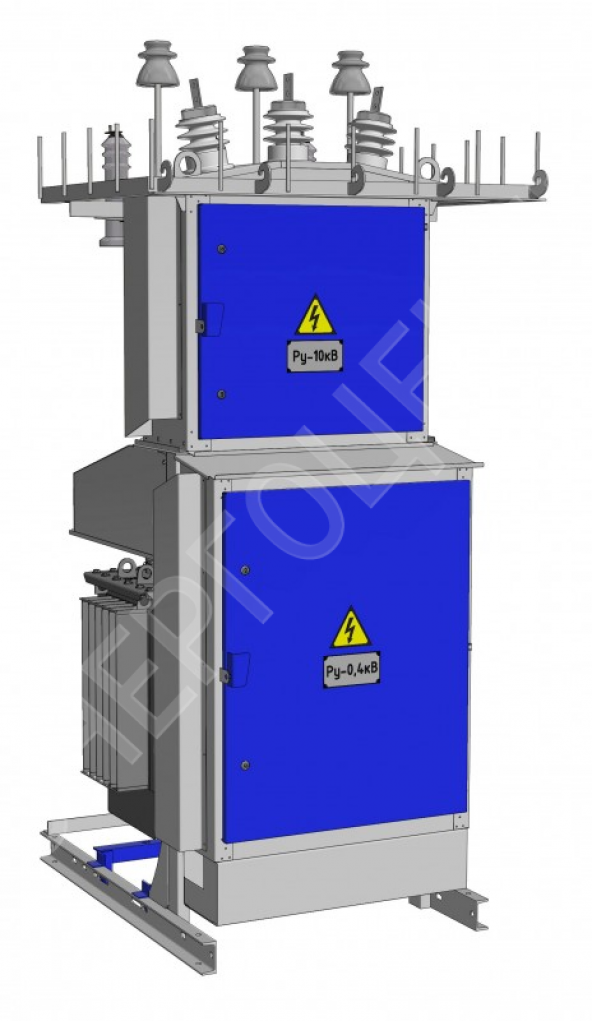

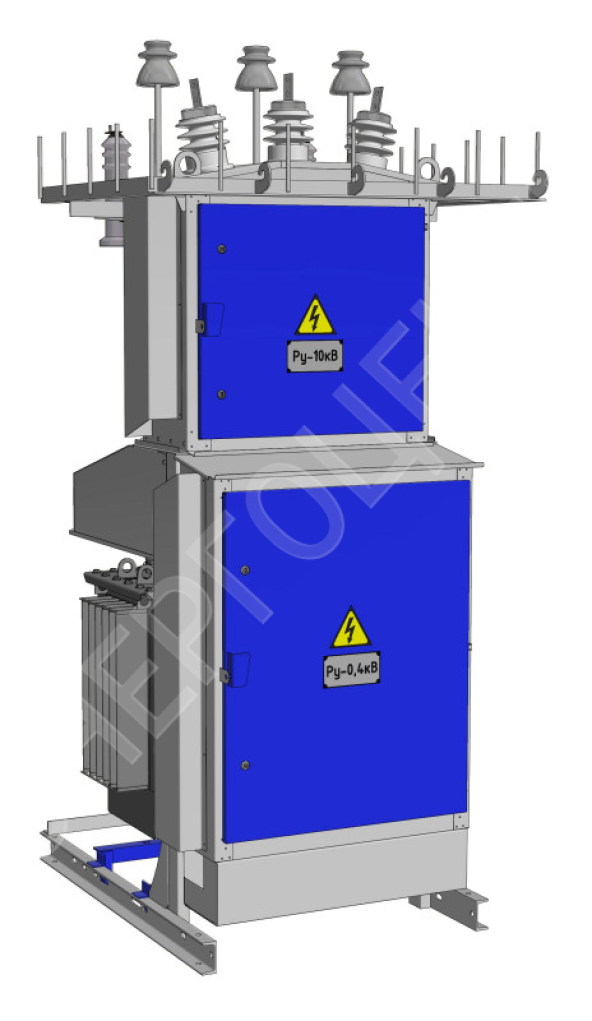

Для КТП/М фундамент выполняют в виде четырех ж/б приставок, или изготавливают специальную металлическую подставку. Эти комплектующие приобретаются отдельно. Для этого типа подстанций проектом, как правило, предусматривается устройство сетчатого ограждения. Ограждение в стандартный комплект поставки не входит, но его можно заказать дополнительно.
Подстанции мощностью более 630кВА поставляются в комплекте с маслоприемниками для сбора масла, устанавливаемые под трансформаторы. Проще всего маслоприемник установить во время устройства фундамента. В случае с маслоприемником потребуется дополнительно приобрести щебень для засыпки маслоприемника по сетке.
Для всех типов КТП необходимо запланировать работы по устройству заземления КТП.
2. Монтаж. Выполняется с использованием грузоподъемных механизмов на подготовленный фундамент. Крепление киосковых КТП к фундаменту при кабельных вводах и не сейсмичных районах, как правило, не требуется. При воздушных вводах и малой мощности КТП (малая масса, большая высота) необходимо закрепить подстанцию к фундаменту для исключения её смещения или опрокидывания от тяжения проводов под гололедом, ветром и пр.
КТП киоскового типа мощностью от 25 до 250кВА включительно поставляются с завода-изготовителя с установленными и ошиноваными силовыми трансформаторами. Трансформаторы мощностью от 400кВА и выше поставляются отдельно и устанавливаются в КТП на монтаже. При этом ошиновка отсека трансформатора выполняется на заводе-изготовителе.

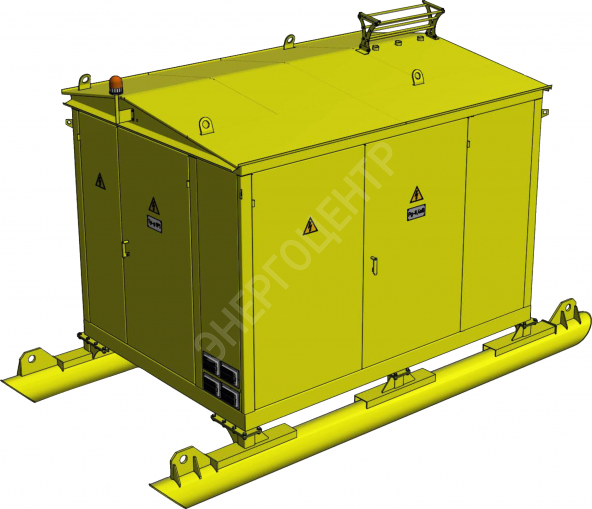

ПКТП поставляются с установленными и подключенными силовыми трансформаторами независимо от мощности.
3. Подключение. Для подстанций с кабельными выводами достаточно завести кабели в отсеки, разделать их и подключить к контактам аппаратов. После чего уплотнить сальниковые вводы негорючим материалом.
Для подстанций с воздушными вводами, как правило, необходимо смонтировать линейный разъединитель 6(10,35)кВ на отдельную опору, установить линейную арматуру и протянуть воздушные линии к КТП. Для закрепления проводов на устройстве воздушного ввода 6(10,35)кВ необходимо дополнительно приобрести штыревые изоляторы и колпачки к ним.
4. Пуск. После монтажа проводятся приемо-сдаточные испытания, приемка КТП комиссиями и пуск в эксплуатацию.
