КТП/Т
Комплектные трансформаторные подстанции тупикового типа (КТП/Т) – решение для мощности до 2500кВА для питания потребителей III категории по надежности электроснабжения.

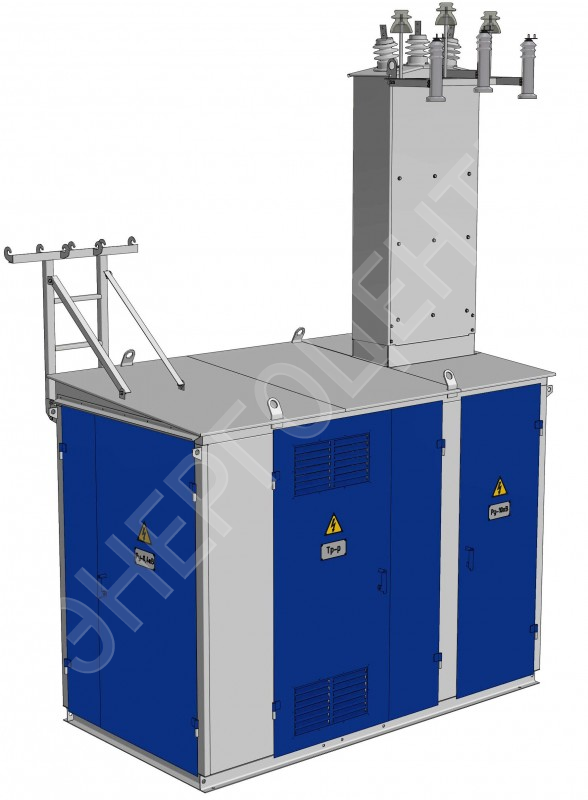

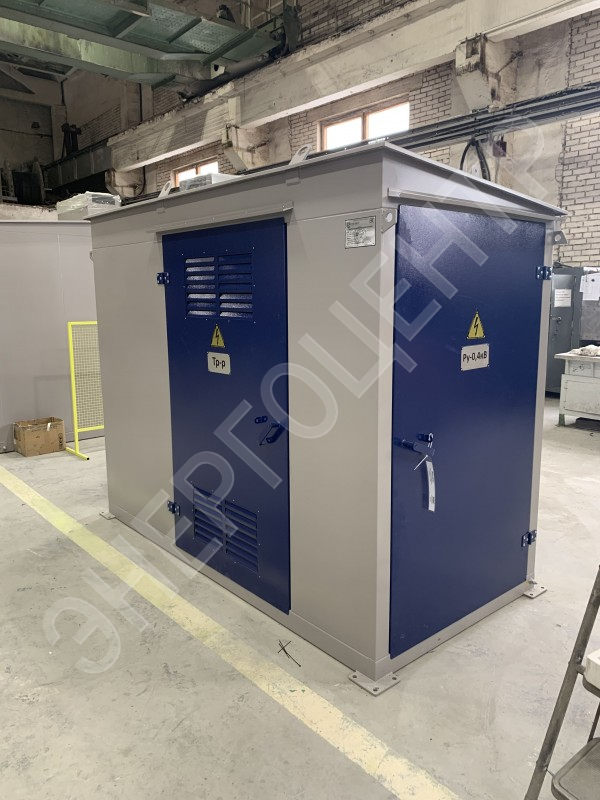

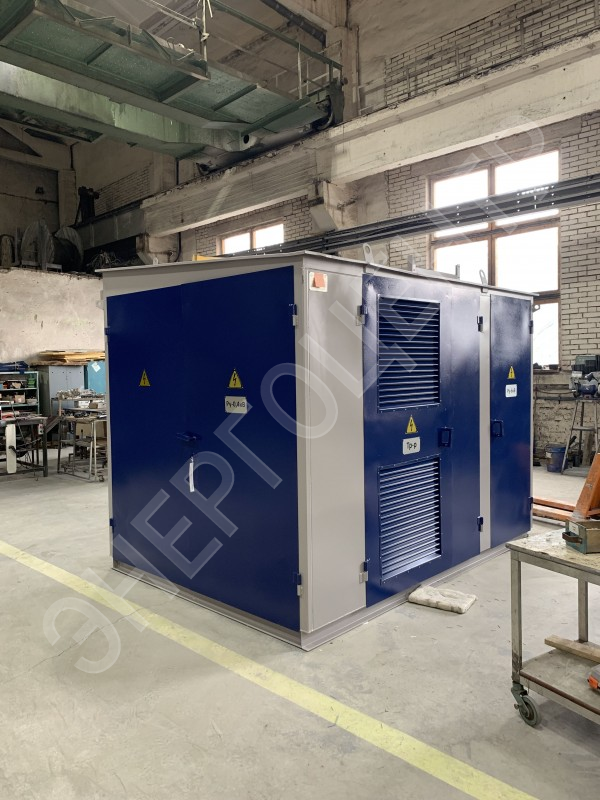

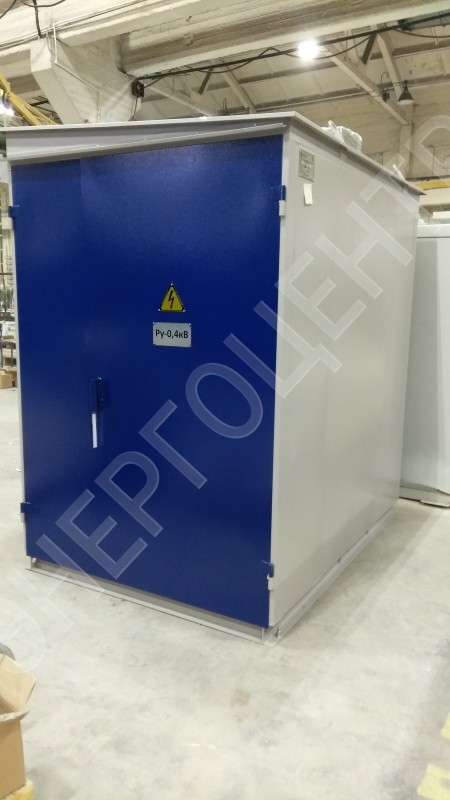

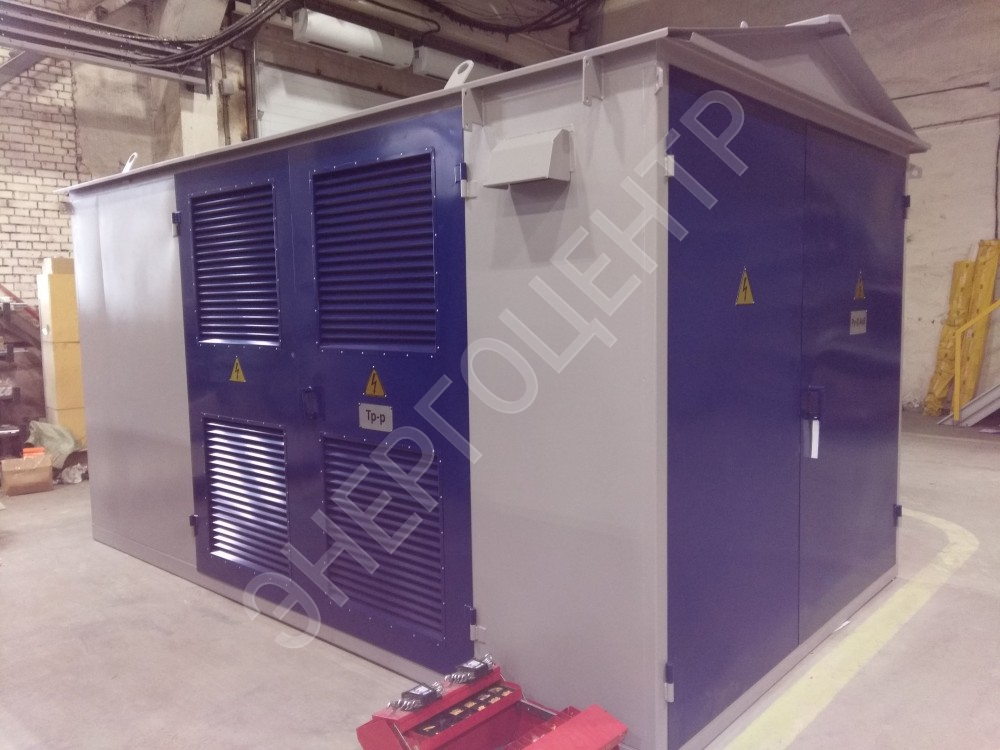

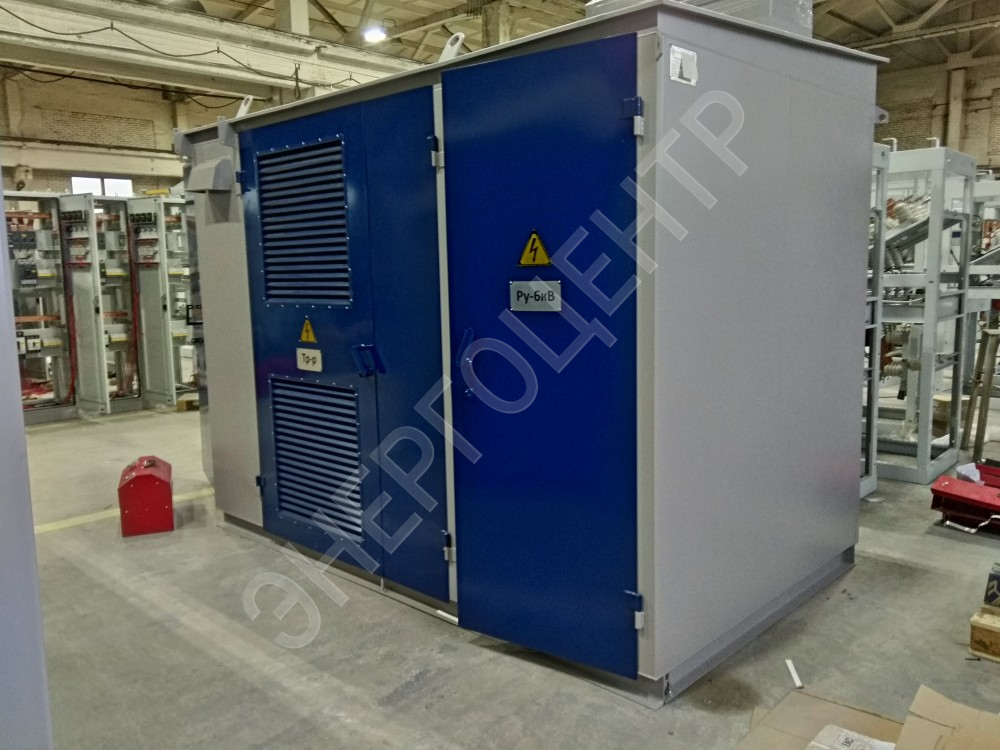

КТП/Т выполнена в виде моноблока, имеющего сварную конструкцию из листового проката. Рама основания, несущие стойки, каркас крыши и перегородок выполнены из стального профильного проката.
Конструкция подстанции КТП/Т предусматривает ее установку на фундаменте в виде бетонного основания или на бетонных блоках.
Климатическое исполнение и категория размещения, условия эксплуатации КТП стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 1 по ГОСТ 15150-69.
Условия эксплуатации КТП:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 6;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;
- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1
- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие КТП/Т.
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М1.
КТП/Т не предназначена для ввода питания со стороны РУНН.
свернуть

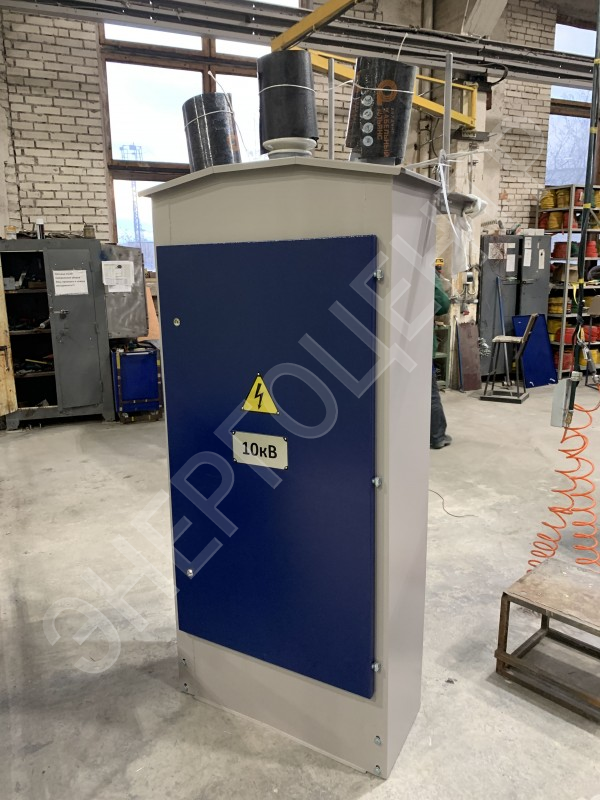

Высоковольтный ввод – воздушный или кабельный. Подключение КТП/Т к воздушной линии 6(10)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре.
Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.
Выводы отходящих линий на стороне НН – воздушные или кабельные. Чтобы получить нужный комплект, в опросном листе надо указать конструктивное исполнение ввода РУНН.
Защита трансформатора мощностью до 1000кВА включительно со стороны 6(10)кВ осуществляется плавкими вставками. Для КТП мощностью свыше 1000кВА защита трансформатора осуществляется РЗиА.
Для защиты КТП/Т от перенапряжений устанавливаются ОПН.
При необходимости организации других защит (ОЗЗ на фидерах и пр.) эту информацию следует отразить в опросном листе в поле дополнительная информация.
Исполнение УВН такого вида подстанций может быть двух видов: с ячейкой 6(10)кВ и без неё. В качестве коммутационного оборудования в ячейке 6(10)кВ применяется выключатель нагрузки автогазовый типа ВНА. В случае исполнения КТП без ячейки 6(10)кВ плавкие вставки для защиты трансформатора устанавливаются в трансформаторный отсек.
Технические характеристики КТП/Т:
табл.1
|
Мощность силового трансформатора, кВ∙А |
25..2500 |
|
Тип силового трансформатора |
ТМГ, ТС |
|
Тип исполнения УВН |
тупиковая |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
16; 20 |
|
Ток электродинамической стойкости на стороне ВН, кА |
41; 51 |
Технические характеристики защит линейки КТП/Т
табл.2
|
Мощность силового трансформатора |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
||||||||
|
Тип силового трансформатора |
ТМГ, ТС |
||||||||||||||||
|
Номинальные напряжения ВН/НН, кВ |
6(10)/0,4 |
||||||||||||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ 10 кВ |
8 5 |
10 8 |
16 10 |
20 16 |
31,5 20 |
50 31,5 |
80 50 |
100 80 |
160 100 |
|||||||
|
Номинальные токи РУНН, А |
По опросному листу или стандарт |
||||||||||||||||
|
Стандарт |
Вводного рубильника |
100 |
100 |
250 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
|||||||
|
Вводного авт. выключателя |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||||||||
|
Трансформаторы тока на учет |
- |
- |
100 |
150 |
250 |
400 |
600 |
1000 |
1500 |
||||||||
|
Линия 1 |
31,5 |
63 |
63 |
100 |
160 |
160 |
160 |
400 |
630 |
||||||||
|
Линия 2 |
31,5 |
31,5 |
40 |
80 |
100 |
160 |
160 |
400 |
630 |
||||||||
|
Линия 3 |
- |
- |
40 |
40 |
80 |
100 |
100 |
250 |
400 |
||||||||
|
Линия 4 |
- |
- |
- |
- |
- |
80 |
100 |
250 |
250 |
||||||||
|
Линия 5 |
- |
- |
- |
- |
- |
- |
100 |
160 |
160 |
||||||||
|
Линия 6 |
- |
- |
- |
- |
- |
- |
- |
160 |
160 |
||||||||
|
Уличное освещение* |
- |
- |
- |
16 |
16 |
25 |
25 |
32 |
32 |
||||||||
|
Степень защиты оболочки по ГОСТ 14255 |
IP33 |
||||||||||||||||
* Необходимость организации уличного освещения следует отразить в опросном листе в соответствующем поле.
Не следует завышать номинал вводного автоматического выключателя РУНН, указанного в табл.2. Это может привести к чрезмерной перегрузке, перегреву и выходу из строя трансформатора.
При выборе номиналов автоматических выключателей отходящих линий рекомендуется руководствоваться данными табл. 2. Для КТП мощностью свыше 1000кВА количество и номинальные токи отходящих линий – по согласованию с Заказчиком.
КТП/Т поставляются в собранном виде. К КТП/Т прилагается полный комплект крепежных изделий.
|
Без ячейки 6(10)кВ |
С ячейкой 6(10)кВ |
|
Габаритные размеры* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Схемы электрические принципиальные |
|
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
