КТП/У

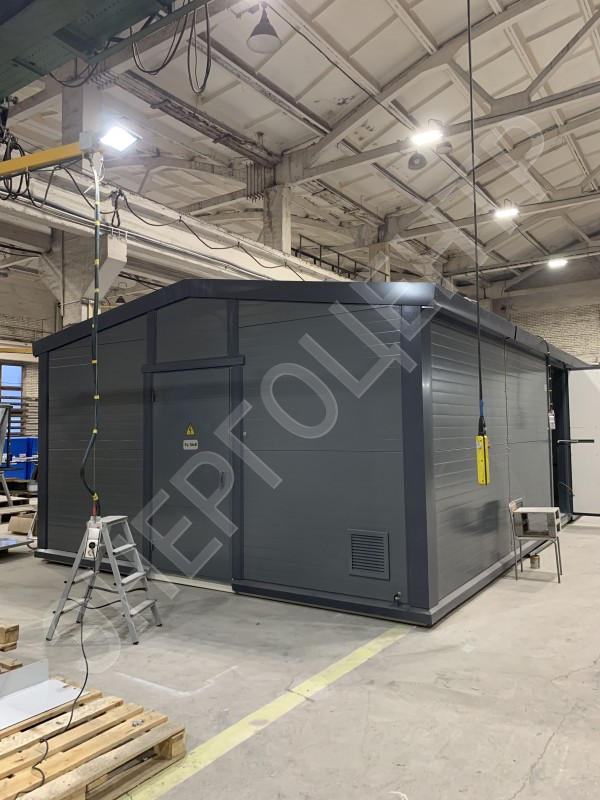

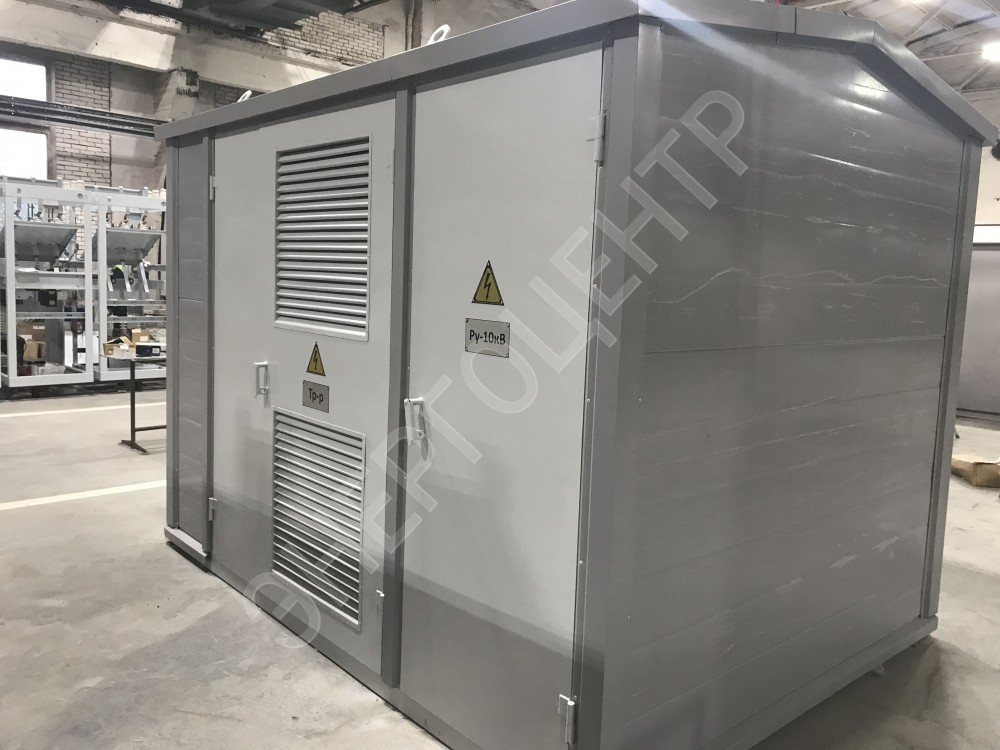

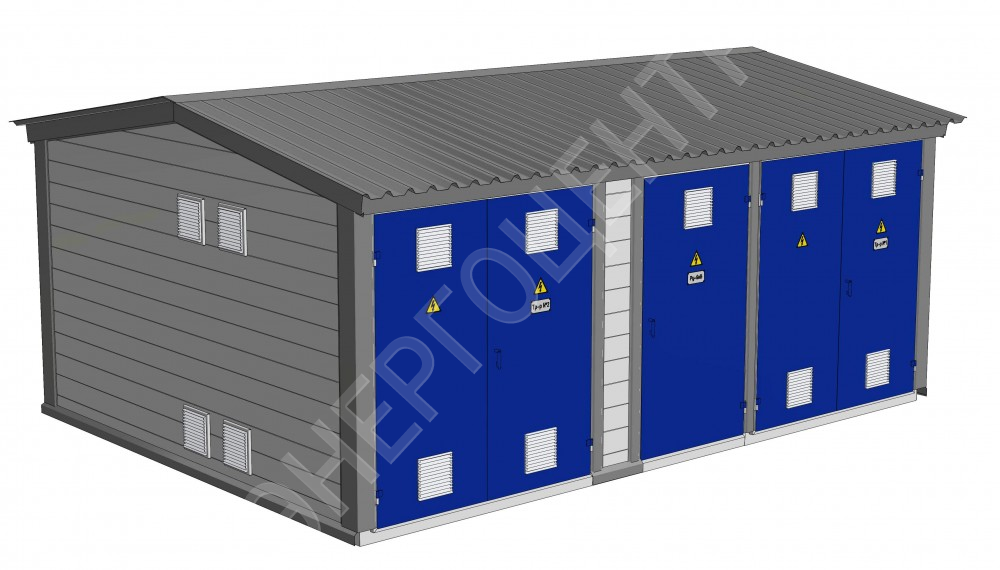

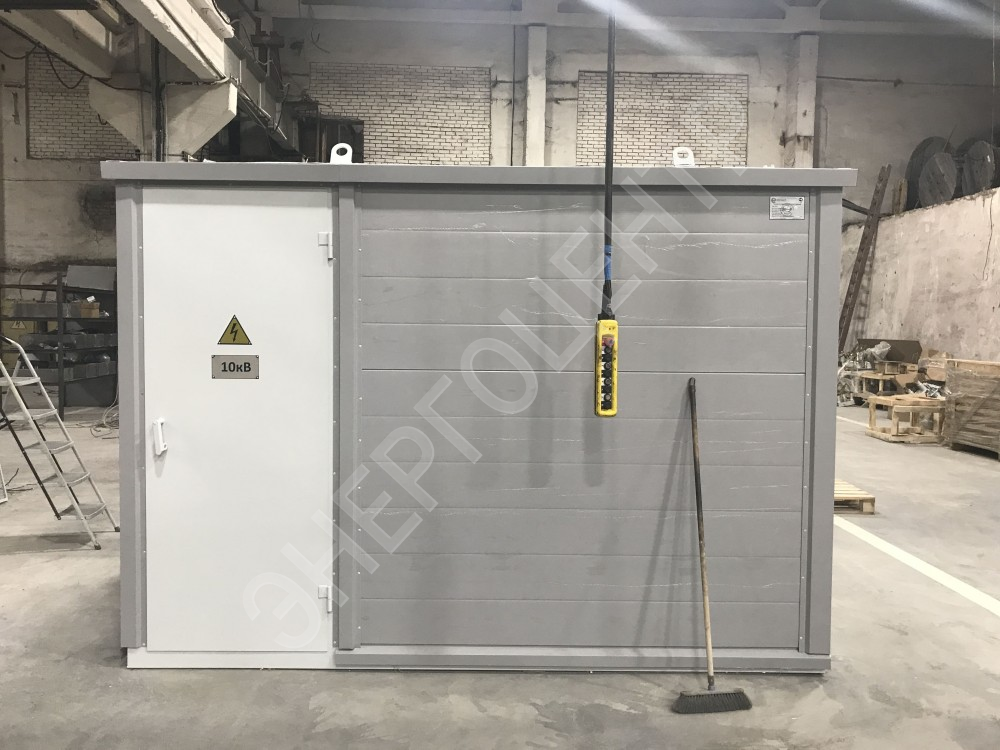

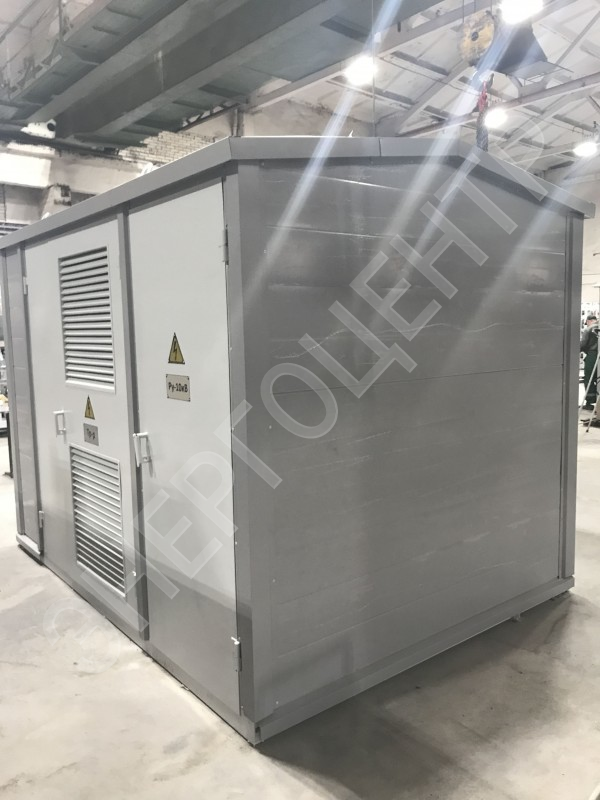

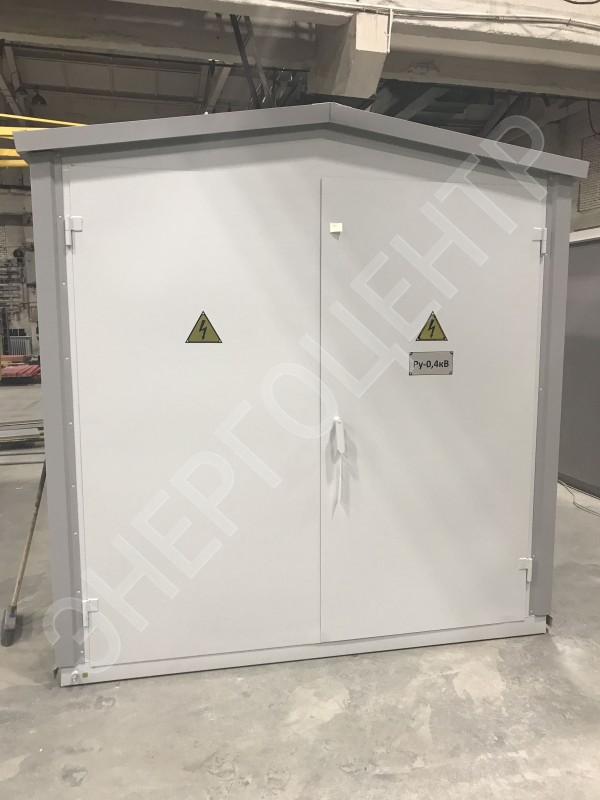

Комплектные трансформаторные подстанции в утепленной оболочке (КТПу) предназначены для электроснабжения и защиты потребителей городов, промышленных объектов и отдельных населенных пунктов.
Рама основания, несущие стойки, верхняя рама, каркасы крыши и перегородок выполнены из стального профильного проката. Оболочка КТП утеплена сэндвич-панелями толщиной 50(100) мм. Теплоизоляция пола выполнена минераловатным утеплителем.
КТПу изготавливается в соответствии с индивидуальными требованиями заказчика.
Конструкция подстанции КТПу предусматривает ее установку на фундаменте в виде бетонного основания или на бетонных блоках.
Климатическое исполнение и категория размещения, условия эксплуатации КТП стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 1 по ГОСТ 15150-69.
Условия эксплуатации КТП:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 6;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;
- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1
- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие КТП.
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М1.
КТП не предназначена для ввода питания со стороны РУНН.
свернуть
Высоковольтный ввод – воздушный или кабельный. Подключение КТПу к воздушной линии 6(10)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре.
Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.
Выводы отходящих линий на стороне НН – воздушные или кабельные. Чтобы получить нужный комплект, в опросном листе надо указать конструктивное исполнение ввода РУНН.
Защита трансформатора со стороны 6(10)кВ осуществляется плавкими вставками.
Для защиты КТПу от перенапряжений устанавливаются ОПН.
При необходимости организации других защит (ОЗЗ на фидерах и пр.) эту информацию следует отразить в опросном листе в поле дополнительная информация.
Технические характеристики КТПу:
табл.1
|
Мощность силового трансформатора, кВ∙А |
25..2500 |
|
Тип силового трансформатора |
ТМГ, ТС |
|
Тип исполнения УВН |
тупиковая/проходная |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
16; 20 |
|
Ток электродинамической стойкости на стороне ВН, кА |
41; 51 |
Технические характеристики защит линейки КТПу
табл.2
|
Мощность силового трансформатора |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
||||||||
|
Тип силового трансформатора |
ТМГ, ТС |
||||||||||||||||
|
Номинальные напряжения ВН/НН, кВ |
6(10)/0,4 |
||||||||||||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ 10 кВ |
8 5 |
10 8 |
16 10 |
20 16 |
31,5 20 |
50 31,5 |
80 50 |
100 80 |
160 100 |
|||||||
|
Номинальные токи РУНН, А |
По опросному листу или стандарт |
||||||||||||||||
|
Стандарт |
Вводного рубильника |
100 |
100 |
250 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
|||||||
|
Вводного авт. выключателя |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||||||||
|
Трансформаторы тока на учет |
- |
- |
100 |
150 |
250 |
400 |
600 |
1000 |
1500 |
||||||||
|
Линия 1 |
31,5 |
63 |
63 |
100 |
160 |
160 |
160 |
400 |
630 |
||||||||
|
Линия 2 |
31,5 |
31,5 |
40 |
80 |
100 |
160 |
160 |
400 |
630 |
||||||||
|
Линия 3 |
- |
- |
40 |
40 |
80 |
100 |
100 |
250 |
400 |
||||||||
|
Линия 4 |
- |
- |
- |
- |
- |
80 |
100 |
250 |
250 |
||||||||
|
Линия 5 |
- |
- |
- |
- |
- |
- |
100 |
160 |
160 |
||||||||
|
Линия 6 |
- |
- |
- |
- |
- |
- |
- |
160 |
160 |
||||||||
|
Уличное освещение* |
- |
- |
- |
16 |
16 |
25 |
25 |
32 |
32 |
||||||||
|
Степень защиты оболочки по ГОСТ 14255 |
IP54 |
||||||||||||||||
* Необходимость организации уличного освещения следует отразить в опросном листе в соответствующем поле.
При выборе номиналов автоматических выключателей необходимо руководствоваться данными табл. 2.
Не следует завышать номинал вводного автоматического выключателя РУНН, указанного в табл.2. Это может привести к чрезмерной перегрузке, перегреву и выходу из строя трансформатора.
КТПу поставляются в собранном виде. К КТПу прилагается полный комплект крепежных изделий.
|
Структура условного обозначения |
