КТП в утепленном корпусе

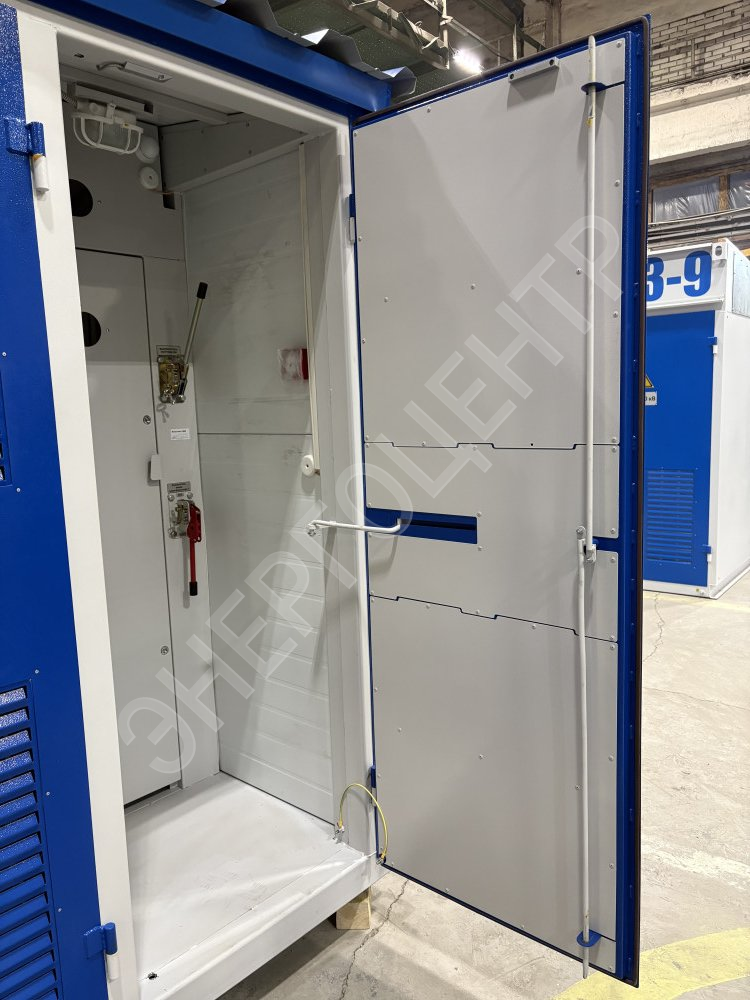

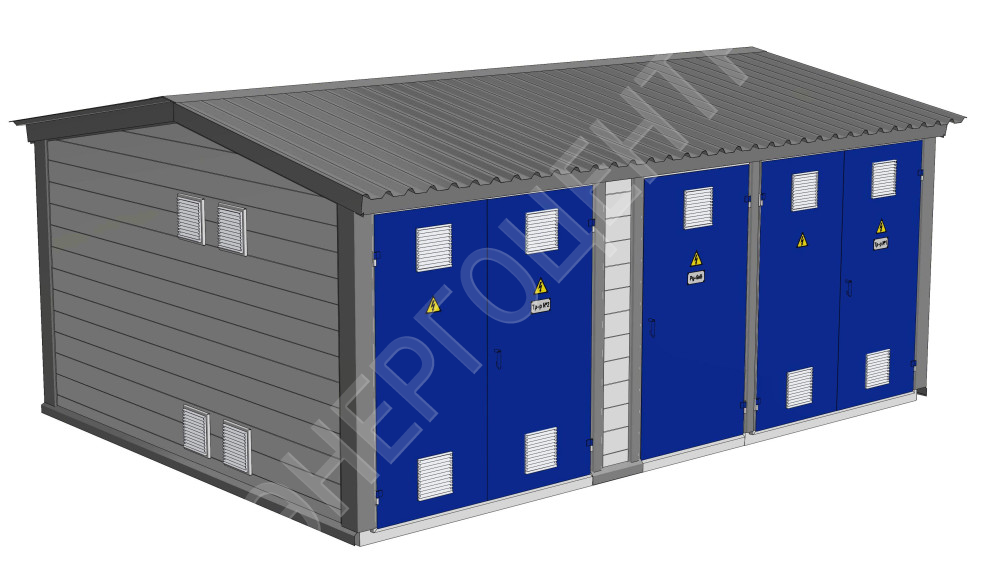

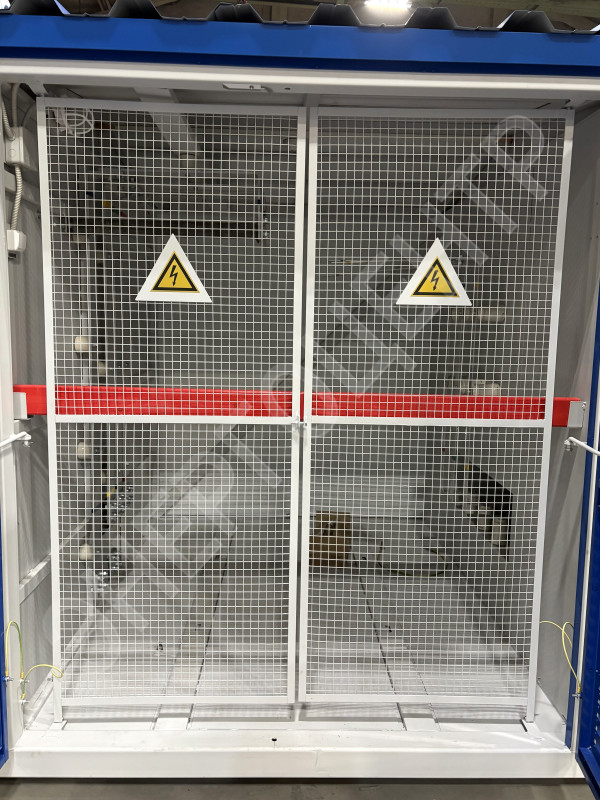

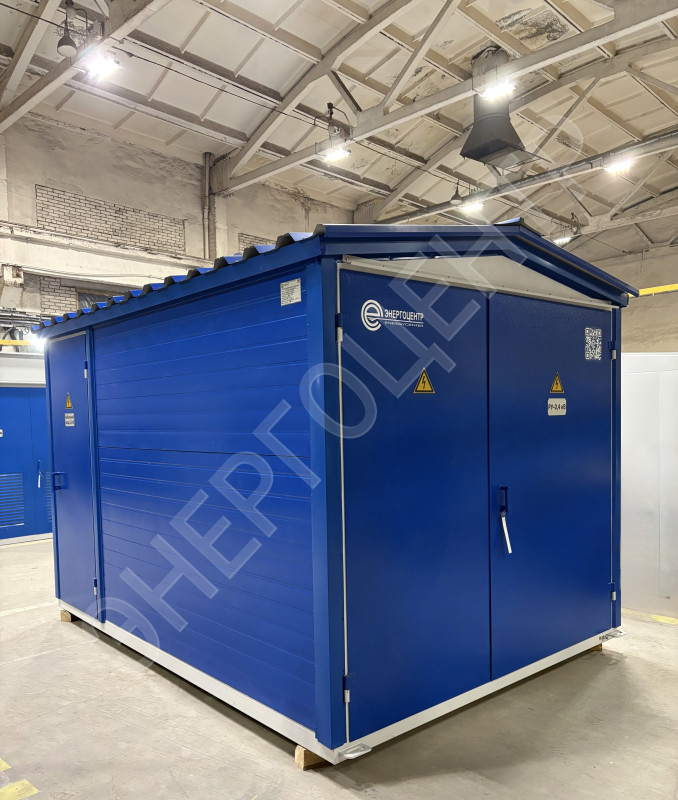

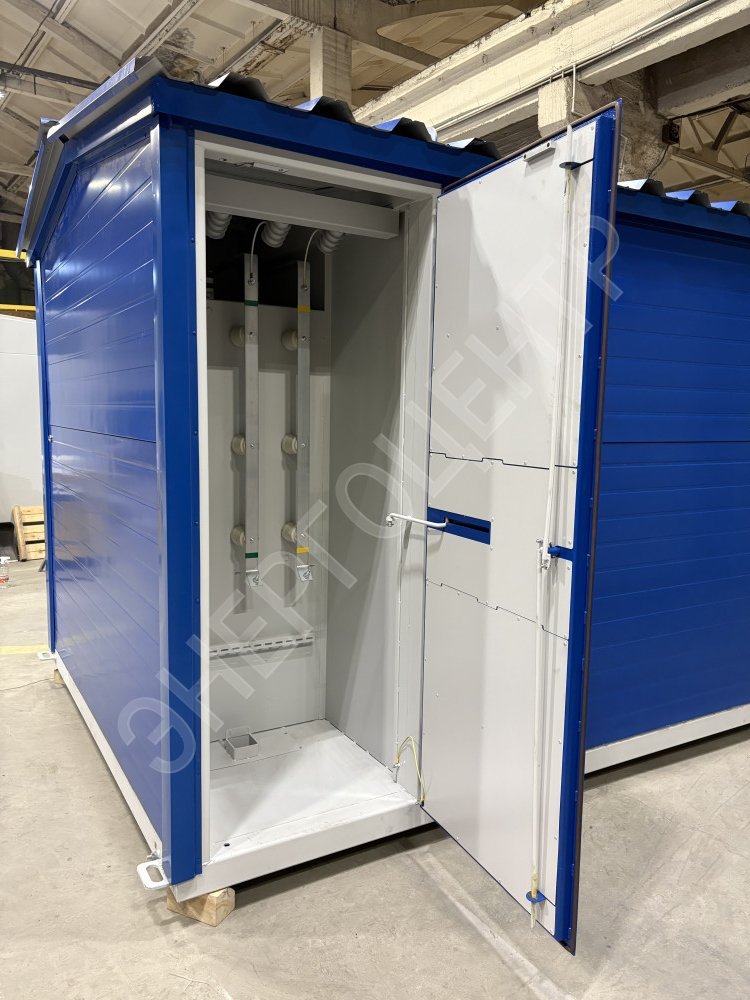

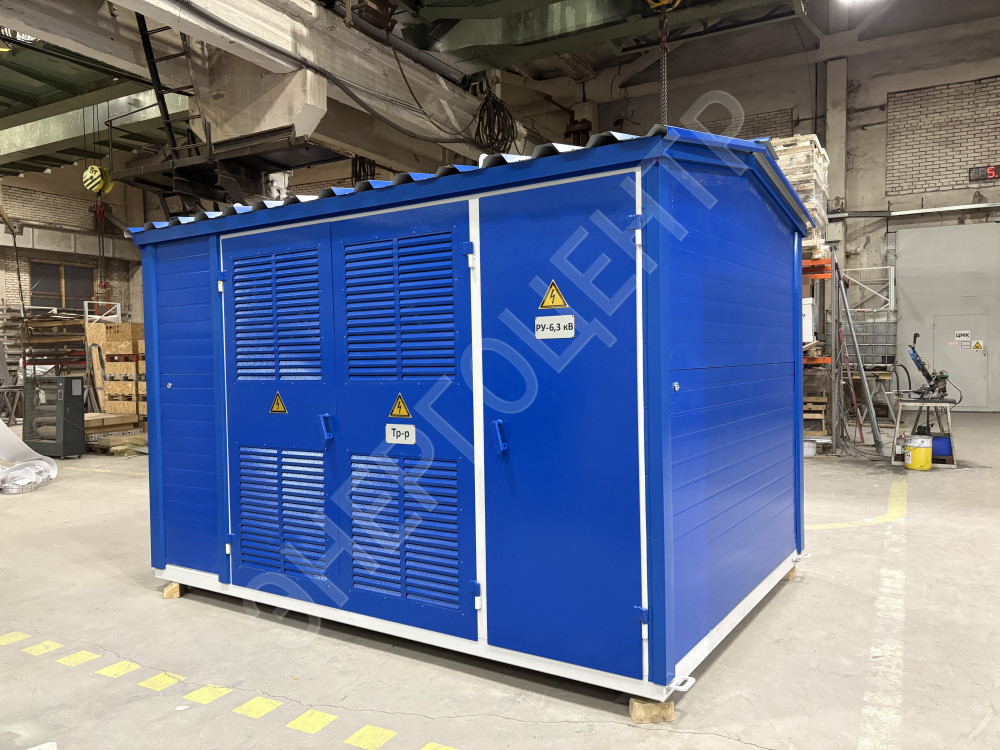

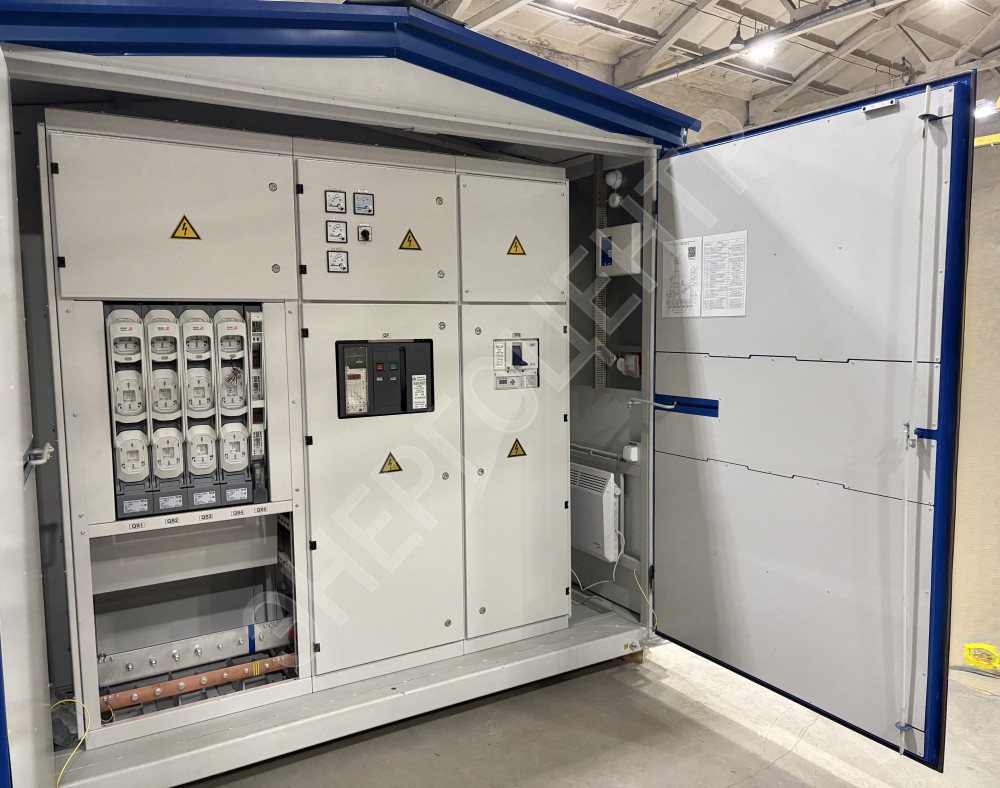

КТП в утепленном корпусе представляет собой подстанцию со сварным несущим каркасом, обеспечивающий механическую прочность здания, и фасадной отделкой сэндвич-панелями для обеспечения теплоизоляции и защиты от атмосферных воздействий.
Рама основания, несущие стойки, верхняя рама, каркасы крыши и перегородок выполнены из стального профильного проката. Корпус КТП утеплен сэндвич-панелями. Теплоизоляция пола выполнена минераловатным утеплителем на всю толщину основания. Толщина утепления принимается согласно техническому проекту или рассчитывается в диапазоне 50-100 мм. Подстанция изготавливается на основе технического проекта или опросного листа, заполненного заказчиком.
КТП в утепленном корпусе в основном используются в условиях холодного климата северных регионов, больших снеговых и ветровых нагрузках. Утепленные КТП гарантируют бесперебойную работу оборудования в условиях низких температур.
В таблицах представлены типовые технические характеристики трансформаторных подстанций стандартной комплектации с мощностью от 25 кВА до 1000 кВА.
Основные параметры КТП:
|
Мощность силового трансформатора |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
|
Тип силового трансформатора |
ТМГ, ТС |
|||||||||
|
Тип исполнения УВН |
тупиковая, проходная |
|||||||||
|
Конструкция ввода ВН |
кабельный; воздушный |
|||||||||
|
Номинальные напряжения на стороне ВН, кВ |
6; 10 |
|||||||||
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|||||||||
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
16; 20 |
|||||||||
|
Ток электродинамической стойкости на стороне ВН, кА |
41; 51 |
|||||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ |
8 |
10 |
16 |
20 |
31,5 |
50 |
80 |
100 |
160 |
|
10 кВ |
5 |
8 |
10 |
16 |
20 |
31,5 |
50 |
80 |
100 |
|
|
Конструкция ввода НН |
кабельный; воздушный |
|||||||||
|
Номинальные напряжения на стороне НН, кВ |
0,4 |
|||||||||
|
Номинальные токи вводного коммутационного аппарата и отходящих линий, А |
По опросному листу или стандарт |
|||||||||
|
Вводного рубильника |
100 |
100 |
250 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
|
|
Вводного автоматического выключателя |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
Трансформаторы тока на учет э/э |
- |
- |
100 |
150 |
250 |
400 |
600 |
1000 |
1500 |
|
|
Линия 1 |
31,5 |
63 |
63 |
100 |
160 |
160 |
160 |
400 |
630 |
|
|
Линия 2 |
31,5 |
31,5 |
40 |
80 |
100 |
160 |
160 |
400 |
630 |
|
|
Линия 3 |
- |
- |
40 |
40 |
80 |
100 |
100 |
250 |
400 |
|
|
Линия 4 |
- |
- |
- |
- |
- |
80 |
100 |
250 |
250 |
|
|
Линия 5 |
- |
- |
- |
- |
- |
- |
100 |
160 |
160 |
|
|
Линия 6 |
- |
- |
- |
- |
- |
- |
- |
160 |
160 |
|
|
Уличное освещение |
- |
- |
- |
16 |
16 |
25 |
25 |
32 |
32 |
|
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 |
|||||||||
Климатическое исполнение и категория размещения, условия эксплуатации КТП
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения |
1 |
|
Температура окружающего воздуха при эксплуатации и хранении |
От - 40°С до + 40°С |
|
Относительная влажность воздуха при температуре + 20 °С |
90% |
|
Высота установки над уровнем моря по ГОСТ 14695-80 (п.3.2) |
не более 1000 м |
|
Атмосферное давление |
от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) |
|
Сейсмостойкость, баллов по шкале MSK-64 |
до 6 |
|
Тип атмосферы, по ГОСТ 15150-69 (п. 3.14) |
II |
|
Толщина стенки гололёда, по ПУЭ (7-е изд., п.2.5.3) |
не более 20 мм |
|
Район по скоростному напору ветра по ПУЭ (7 изд., т. 2.5.1) |
III |
|
Максимальный скоростной напор по ПУЭ (7 изд., т. 2.5.1) |
32 м/с |
|
Окружающая среда |
взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие. |
|
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 |
М1 |
