КТПМ
Комплектная трансформаторная подстанция малогабаритная (КТПМ) – предназначена для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 (10) кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей. КТПМ подходит для электроснабжения потребителей III категории по надежности с мощностью до 250 кВА.

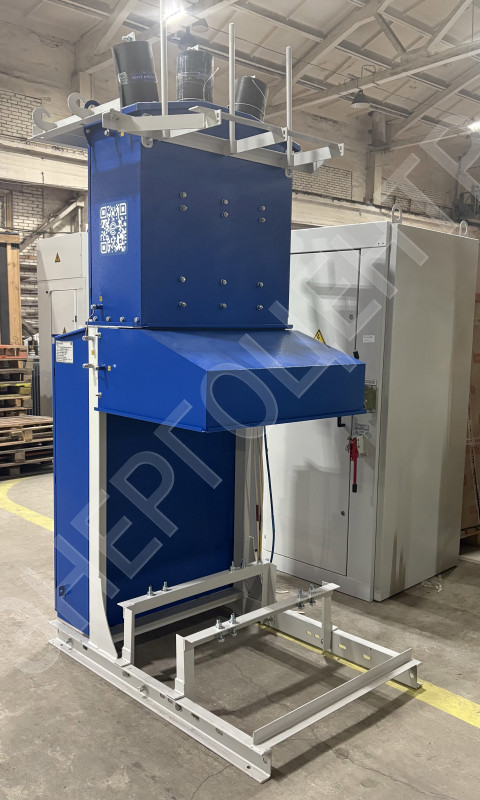

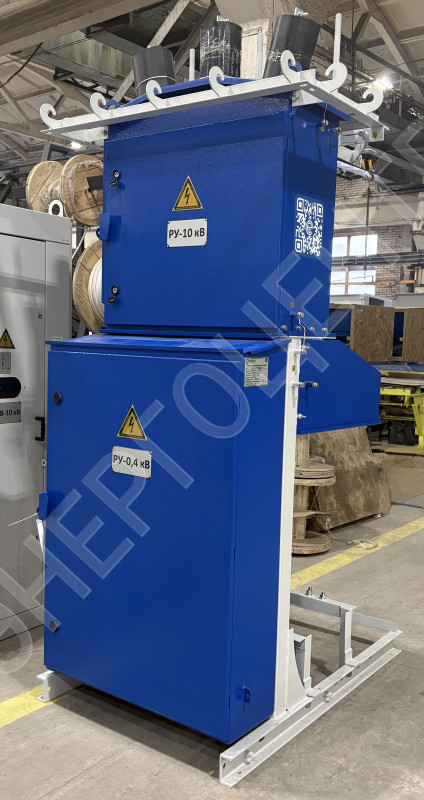

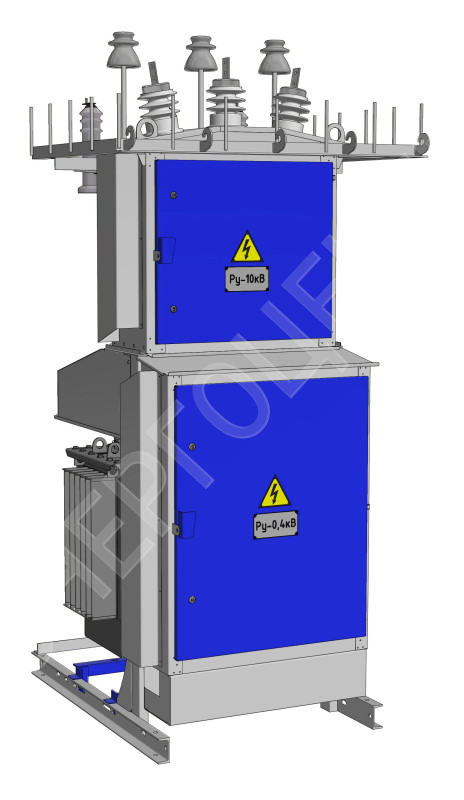

КТПМ конструктивно выполнена в виде двух шкафов, закрепленных на единой сварной раме. Шкафы РУВН и РУНН имеют сварную конструкцию из листового проката. Рама является несущей конструкцией, сваренной из профильного проката. Двери шкафов РУНН и РУВН имеют по два замка с различными ключами для дверей РУВН и РУНН. Дополнительно на наружных дверях предусмотрены проушины для навесных замков. Выводы силового трансформатора закрыты защитным кожухом.
КТПМ допускается устанавливать на четыре ж/б стойки типа ПТ43-2-6. При необходимости устанавливается площадка обслуживания. Так же возможна установка КТПМ на плоское основание.
КТПМ подключается к ЛЭП 6(10) кВ посредством линейного разъединителя, который устанавливается на ближайшей от КТПМ опоре ЛЭП. Линейный разъединитель не входит в базовую комплектацию КТПМ, необходимость поставки разъединителя необходимо отразить в опросном листе. Для линейного разъединителя типа РЛНД возможна поставка комплекта крепления РЛНД к опоре и валов РА-7.
КТПМ имеет следующие виды защит:

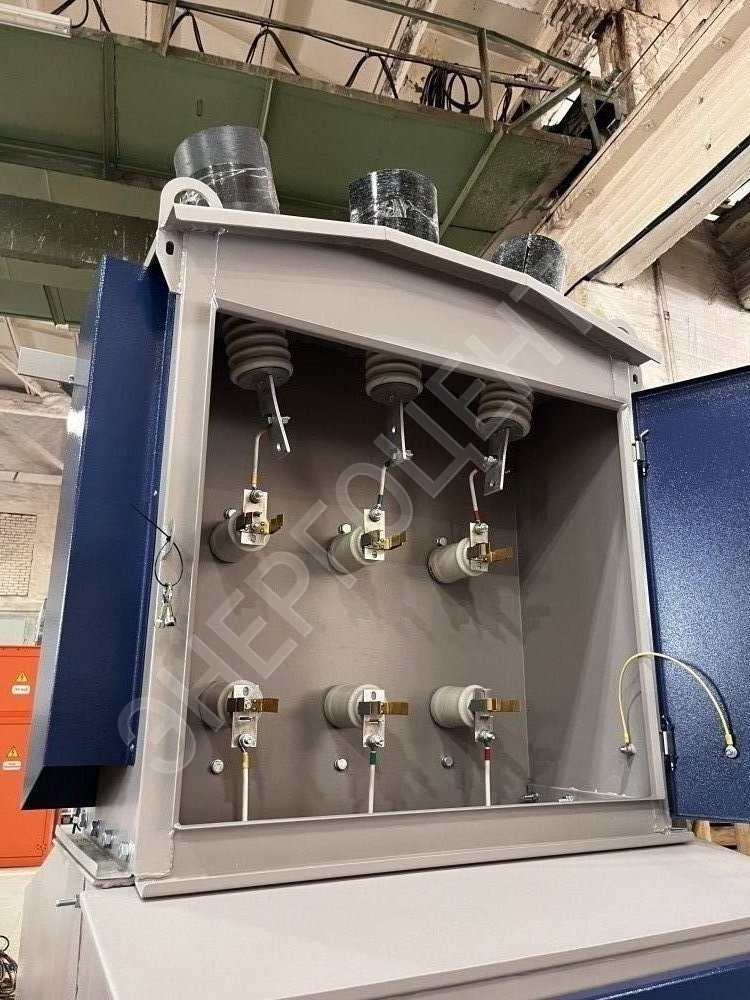

на стороне ВН:
- от междуфазных коротких замыканий (силовые предохранители ВН);
- от перенапряжений (высоковольтные ограничители перенапряжения);

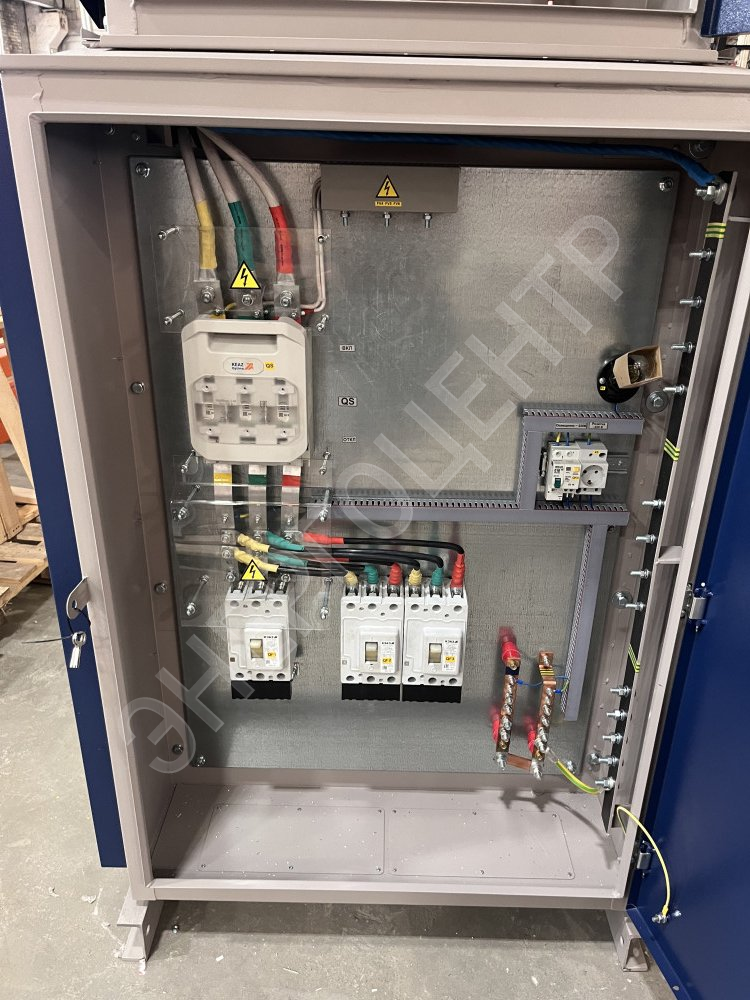

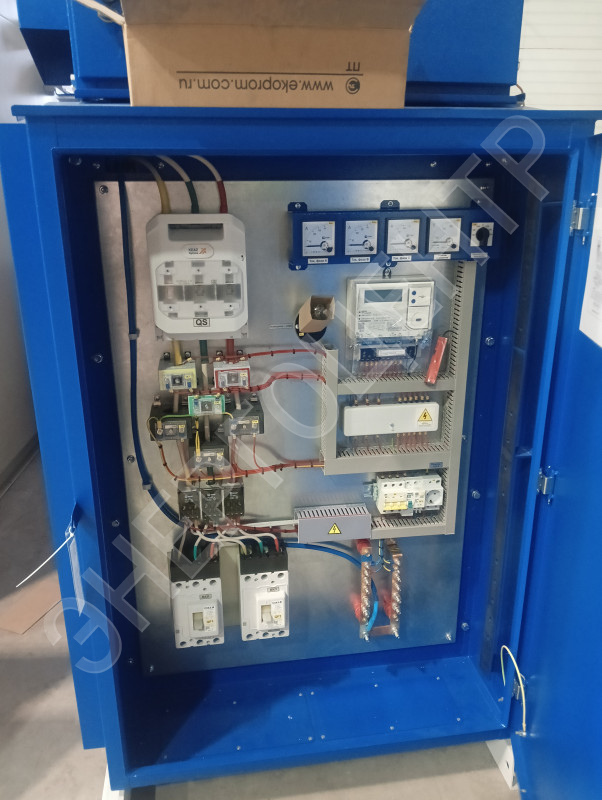

на стороне НН:
- от коротких замыканий и перегрузки на отходящих линиях 0,4 кВ (автоматические выключатели);
- от перенапряжений (низковольтные ограничители перенапряжения).
Если требуется дополнительная защита (например, защита от однофазных замыканий на землю на отходящих линиях), её необходимость следует указать в опросном листе.
КТПМ поставляются в собранном виде. К КТПМ прилагается полный комплект крепежных изделий.
Основные параметры КТПМ:
|
Мощность силового трансформатора |
25 |
40 |
63 |
100 |
160 |
250 |
|
|
Тип силового трансформатора |
ТМГ |
||||||
|
Номинальные напряжения на стороне ВН, кВ |
6; 10 |
||||||
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
||||||
|
Номинальные напряжения на стороне НН, кВ |
0,4 |
||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ |
8 |
10 |
16 |
20 |
31,5 |
50 |
|
10 кВ |
5 |
8 |
10 |
16 |
20 |
31,5 |
|
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
10 |
||||||
|
Ток электродинамической стойкости на стороне ВН, кА |
21 |
||||||
|
Конструкция ввода ВН |
воздушный |
||||||
|
Конструкция ввода НН |
кабельный; воздушный |
||||||
|
Номинальные токи РУНН, А |
по опросному листу или стандарт |
||||||
|
Вводного рубильника |
100 |
100 |
250 |
250 |
400 |
630 |
|
|
Вводного автоматического выключателя |
40 |
63 |
100 |
160 |
250 |
400 |
|
|
Трансформаторы тока на учет |
- |
- |
100 |
150 |
250 |
400 |
|
|
Линия 1 |
31,5 |
63 |
63 |
100 |
160 |
160 |
|
|
Линия 2 |
31,5 |
31,5 |
40 |
80 |
100 |
160 |
|
|
Линия 3 |
- |
- |
40 |
40 |
80 |
100 |
|
|
Линия 4 |
- |
- |
- |
- |
- |
80 |
|
|
Уличное освещение |
- |
- |
- |
16 |
16 |
25 |
|
|
Степень защиты оболочки РУНН по ГОСТ 14255 |
IP33 |
||||||
* - Для соответствия заявленной термической и электродинамической стойкости к токам КЗ, приведенным в табл. 1, соединение линейного разъединителя и КТПМ (до высоковольтных предохранителей ПКТ) следует выполнять алюминиевым проводом сечением не менее 95 кв.мм, например СИП-3 1х95-20 по ГОСТ 31946-2012. При меньшем сечении завод-изготовитель не гарантирует целостность проводов после КЗ при указанных токах.
Климатическое исполнение и категория размещения, условия эксплуатации КТПМ
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения |
1 |
|
Температура окружающего воздуха при эксплуатации и хранении |
От - 40°С до + 40°С |
|
Относительная влажность воздуха при температуре + 20 °С |
90% |
|
Высота установки над уровнем моря по ГОСТ 14695-80 (п.3.2) |
не более 1000 м |
|
Атмосферное давление |
от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) |
|
Сейсмостойкость, баллов по шкале MSK-64 |
до 6 |
|
Тип атмосферы, по ГОСТ 15150-69 (п. 3.14) |
II |
|
Толщина стенки гололёда, по ПУЭ (7-е изд., п.2.5.3) |
не более 20 мм |
|
Район по скоростному напору ветра по ПУЭ (7 изд., т. 2.5.1) |
III |
|
Максимальный скоростной напор по ПУЭ (7 изд., т. 2.5.1) |
32 м/с |
|
Окружающая среда |
взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие. |
|
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 |
М1 |
ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальную информацию.
