ПКТП
Передвижные комплектные трансформаторные подстанции (ПКТП) предназначены для временного энергообеспечения промышленных объектов, не имеющих возможности подключения к центральной сети. Они устанавливаются в рудных, угольных и иных карьерах, ведущих добычу открытым способом.
С учетом особенностей эксплуатации ПКТП, как правило, выполняются в системе заземления IT для напряжений 0,4 (0,23) кВ. При этом ПКТП оборудуется двумя силовыми трансформаторами: 6/0,4кВ и 0,4/0,23кВ мощностью от 25 до 40кВА.

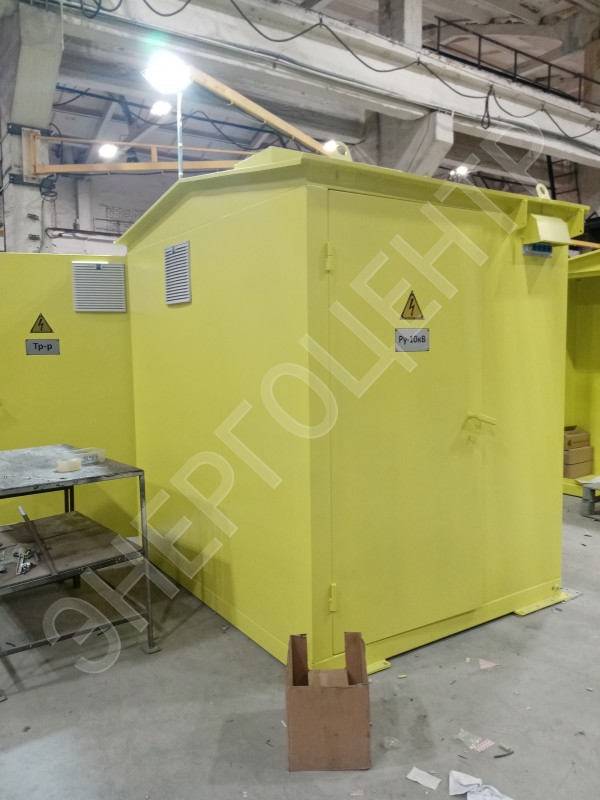

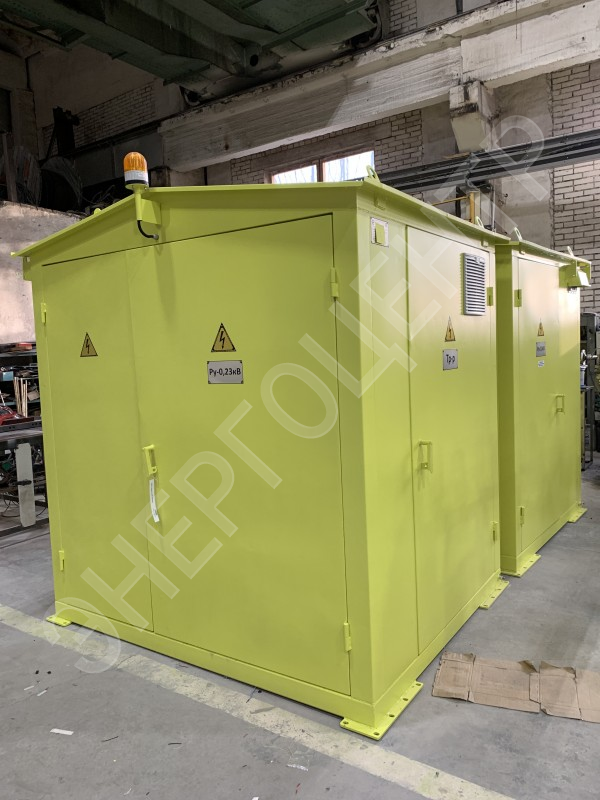

ПКТП выполнена в виде моноблока, имеющего сварную конструкцию из листового проката. Рама основания, несущие стойки, каркас крыши и перегородок выполнены из стального профильного проката.

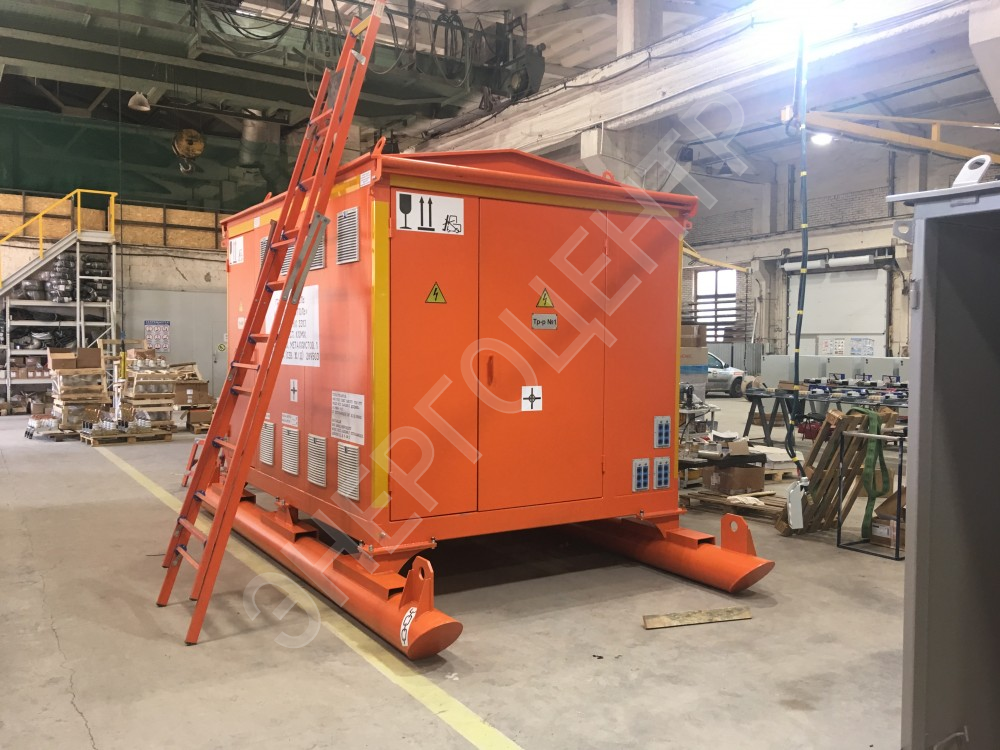

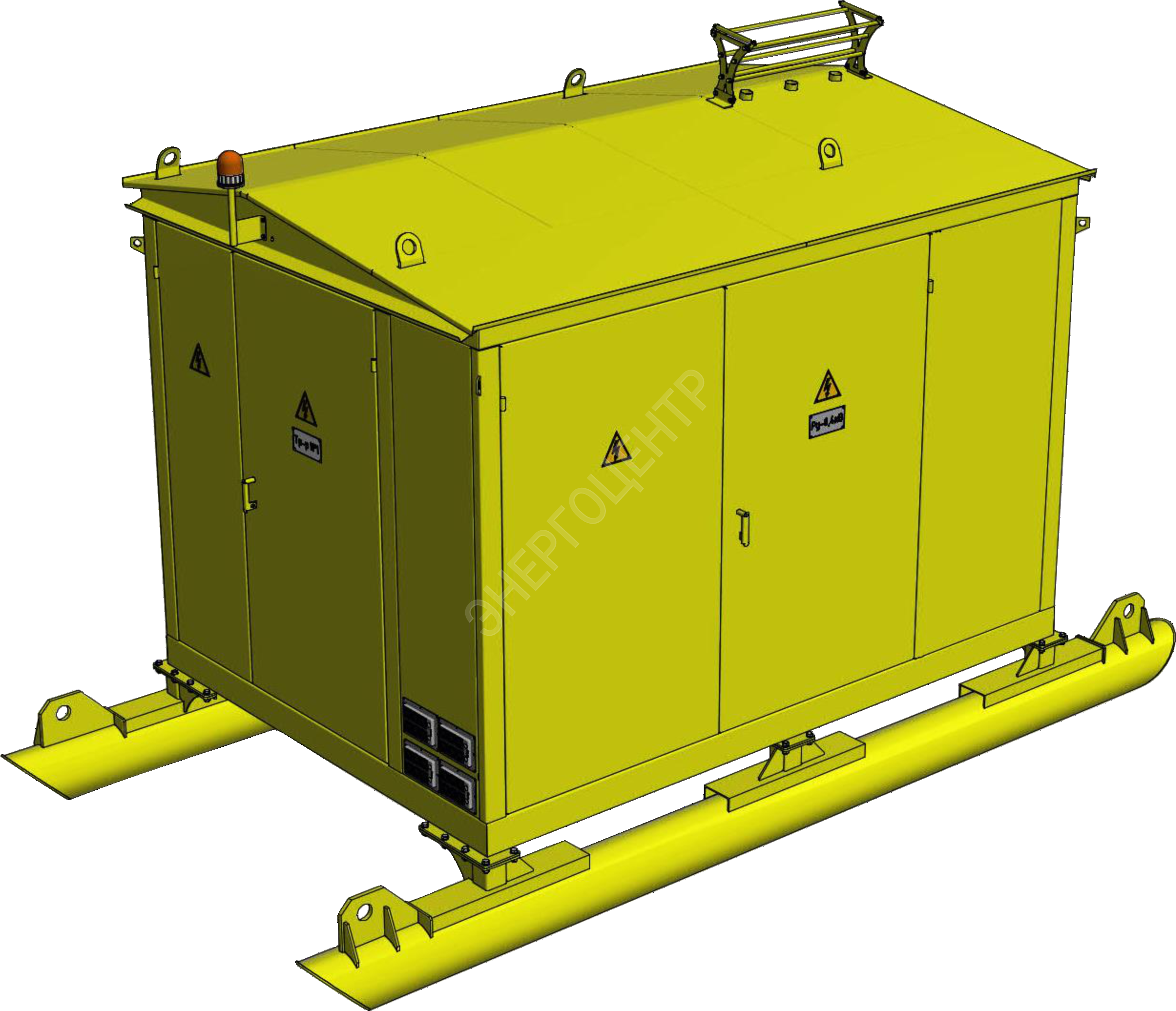

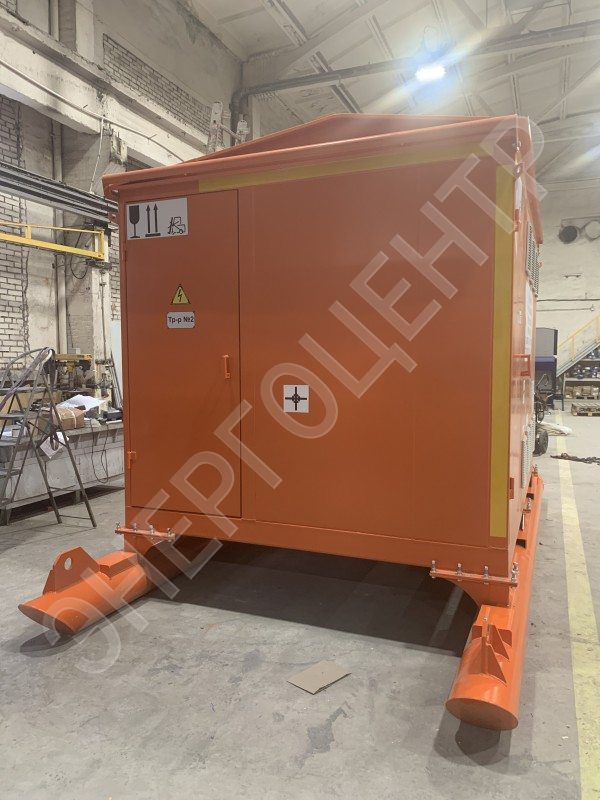

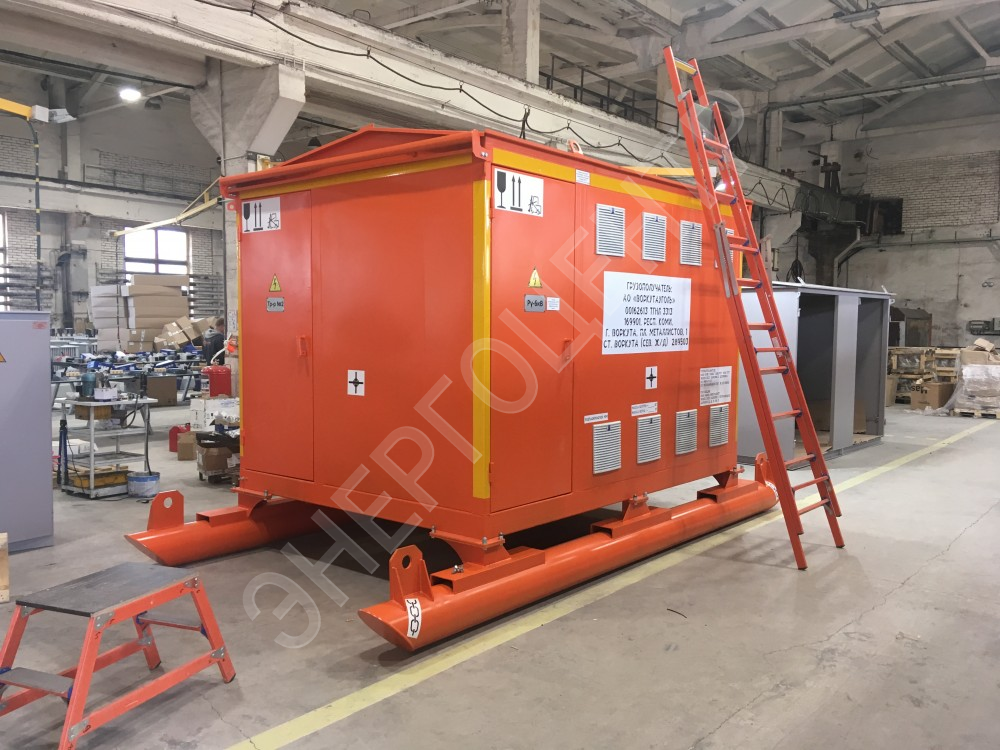

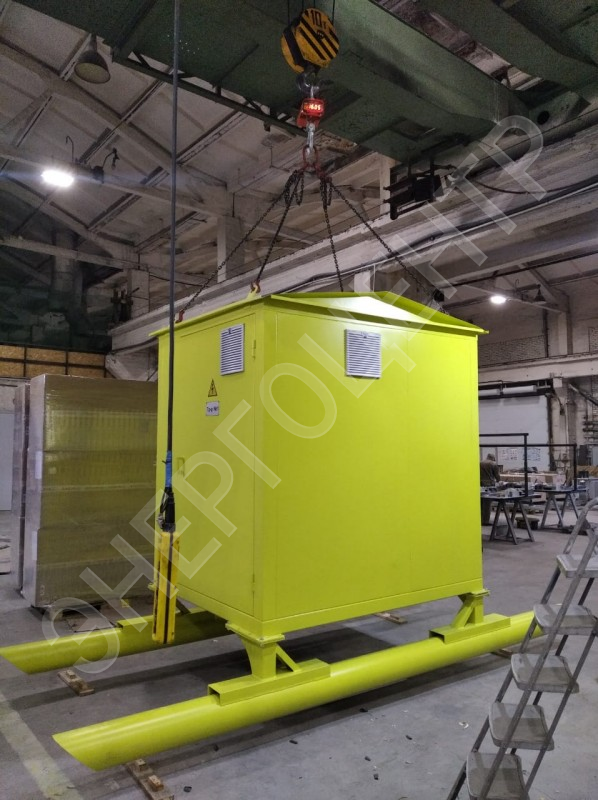

Конструкция подстанции ПКТП предусматривает ее установку на транспортировочные салазки, для возможности перемещения до места эксплуатации.
Климатическое исполнение и категория размещения, условия эксплуатации КТП стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 1 по ГОСТ 15150-69.
Условия эксплуатации КТП:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 6;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;
- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1
- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие КТП.
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М18.
ПКТП не предназначена для ввода питания со стороны РУНН.
свернуть
Высоковольтный ввод – воздушный. Подключение ПКТП к воздушной линии 6(10)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре.
Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.
Выводы отходящих линий на стороне НН – кабельные.
Защита трансформатора мощностью до 1000кВА включительно со стороны 6(10)кВ осуществляется плавкими вставками. Для КТП мощностью свыше 1000кВА защита трансформатора осуществляется РЗиА.
Для защиты ПКТП от перенапряжений устанавливаются ОПН (РВО).
В ПКТП мощностью 1000кВА и более устанавливаются силовые трансформаторы только сухого типа.
Технические характеристики ПКТП:
табл.1
|
Мощность силового трансформатора, кВ∙А |
25..1600 |
|
Тип силового трансформатора |
ТМГ, ТС |
|
Тип исполнения УВН |
тупиковая |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
16; 20 |
|
Ток электродинамической стойкости на стороне ВН, кА |
41; 51 |
Технические характеристики защит линейки ПКТП
табл.2
|
Мощность силового трансформатора |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
||||||||
|
Тип силового трансформатора |
ТМГ, ТС |
||||||||||||||||
|
Номинальные напряжения ВН/НН, кВ |
6(10)/0,4 |
||||||||||||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ 10 кВ |
8 5 |
10 8 |
16 10 |
20 16 |
31,5 20 |
50 31,5 |
80 50 |
100 80 |
160 100 |
|||||||
|
Номинальные токи РУНН, А |
По опросному листу или стандарт |
||||||||||||||||
|
Стандарт |
Вводного рубильника |
100 |
100 |
250 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
|||||||
|
Вводного авт. выключателя |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||||||||
|
Трансформаторы тока на учет |
- |
- |
100 |
150 |
250 |
400 |
600 |
1000 |
1500 |
||||||||
|
Линия 1 |
31,5 |
63 |
63 |
100 |
160 |
160 |
160 |
400 |
630 |
||||||||
|
Линия 2 |
31,5 |
31,5 |
40 |
80 |
100 |
160 |
160 |
400 |
630 |
||||||||
|
Линия 3 |
- |
- |
40 |
40 |
80 |
100 |
100 |
250 |
400 |
||||||||
|
Линия 4 |
- |
- |
- |
- |
- |
80 |
100 |
250 |
250 |
||||||||
|
Линия 5 |
- |
- |
- |
- |
- |
- |
100 |
160 |
160 |
||||||||
|
Линия 6 |
- |
- |
- |
- |
- |
- |
- |
160 |
160 |
||||||||
|
Уличное освещение* |
- |
- |
- |
16 |
16 |
25 |
25 |
32 |
32 |
||||||||
|
Степень защиты оболочки по ГОСТ 14255 |
IP54 |
||||||||||||||||
* Необходимость организации уличного освещения следует отразить в опросном листе в соответствующем поле.
Не следует завышать номинал вводного автоматического выключателя РУНН, указанного в табл.2. Это может привести к чрезмерной перегрузке, перегреву и выходу из строя трансформатора.
При выборе номиналов автоматических выключателей отходящих линий рекомендуется руководствоваться данными табл. 2. Для КТП мощностью свыше 1000кВА количество и номинальные токи отходящих линий – по согласованию с Заказчиком.
ПКТП поставляются в собранном виде. К ПКТП прилагается полный комплект крепежных изделий.
|
Габаритные размеры* |
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
