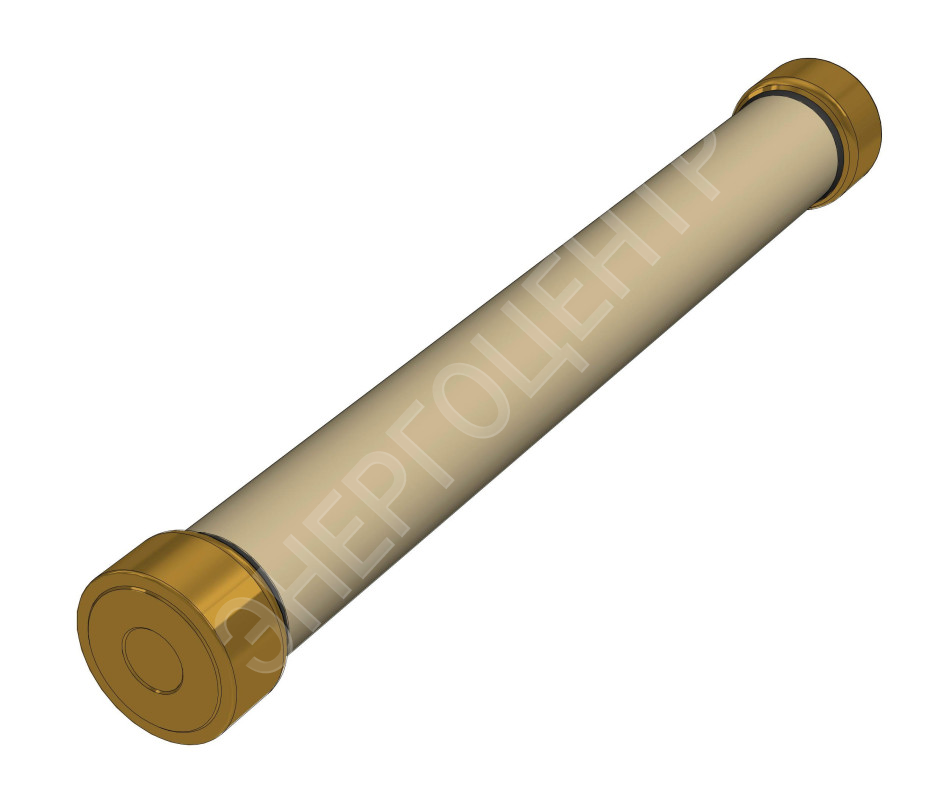

Предохранители высоковольтные ПТ
Предохранители высоковольтные ПКТ и патроны токоограничивающие ПТ предназначены для защиты силовых трансформаторов, линий электропередач от перегрузок и токов коротких замыканий в трехфазных сетях напряжением до 35 кВ.
Принцип работы и устройство
Отключение тока короткого замыкания в высоковольтных патронах с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя.
Срабатывание высоковольтного токоограничивающего патрона (предохранителя) определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки.
Патрон токоограничивающий ПТ 1.1, ПТ 1.2, ПТ 1.3, ПТ 1.4 является частью комплекта высоковольтного предохранителя ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104 соответственно и может поставляться как отдельно, так и в комплекте высоковольтного предохранителя.
Патроны токоограничивающие (вставки) ПТ категории размещения 1 отличаются от патронов категории размещения 3 наличием в патроне дополнительных деталей, герметизирующих внутреннюю полость патрона.
Не допускается использование патронов ПТ в сетях с напряжением, меньшим номинального напряжения высоковольтного патрона.
Условия эксплуатации
- номинальное значение климатических факторов внешней среды - У3 по ГОСТ 15150-69 и ГОСТ 15543.1.Температура окружающего воздуха от минус 45 до 40 ˚С;
- номинальные значения механических факторов по ГОСТ 17516.1, группа М1;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, изменяющих параметры предохранителей в недопустимых пределах;
- атмосфера по коррозионной активности должна соответствовать типу II по ГОСТ 15150. Степень загрязнения - I (легкая);
- высота установки над уровнем моря - не более 1000 м;
- рабочее положение предохранителей в пространстве - вертикальное;
- отсутствуют резкие толчки, удары и вибрации;
- место установки защищено от попадания брызг масла, эмульсии и т.п.
Структура условного обозначения
ПКХ1-Х2-Х3-Х4-Х5-Х6
Х1 - Т – для защиты трансформаторов, воздушных и кабельных линий;
- Н – для защиты трансформаторов напряжения;
Х2 - конструктивное исполнение:
для ПКТ – 101; 102; 103; 104;
для ПКН – 001;
Х3 - номинальное напряжение, кВ: 6, 10;
Х4 - номинальный ток, А: 2; 3,2; 5; 8; 10; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 160; 200; 315;
Х5 - номинальный ток отключения, кА: 12,5; 20; 31,5; 40;
Х6 - климатическое исполнение и категория размещения по ГОСТ 15150: У1 или У3.
Пример записи: ПКТ-101-10-20-31,5 У3
ПТ1.Х1-Х2-Х3-Х4-Х5-Х6
Х1- конструктивное исполнение контакта;
Х2 - номинальное напряжение, кВ: 6, 10;
Х3 - номинальный ток, А: 2; 3,2; 5; 8; 10; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 160; 200; 315;
Х4 - номинальный ток отключения, кА: 12,5; 20; 31,5; 40
Х5 - климатическое исполнение и категория размещения по ГОСТ 15150: У1 или У3
Пример записи: ПТ1.1-10-16-31,5 У3
Информацию о ценах и наличии на складе Завода Энергоцентр высоковольтных предохранителей ПКТ и патронов токоограничивающих ПТ можно получить по телефону: 8(8142)55-90-90 или отправив запрос на e-mail: info@petrozavod.ru
