Лазерная и плазменная резка



Завод Энергоцентр предлагает услуги по плазменной и лазерной резке листового металла.

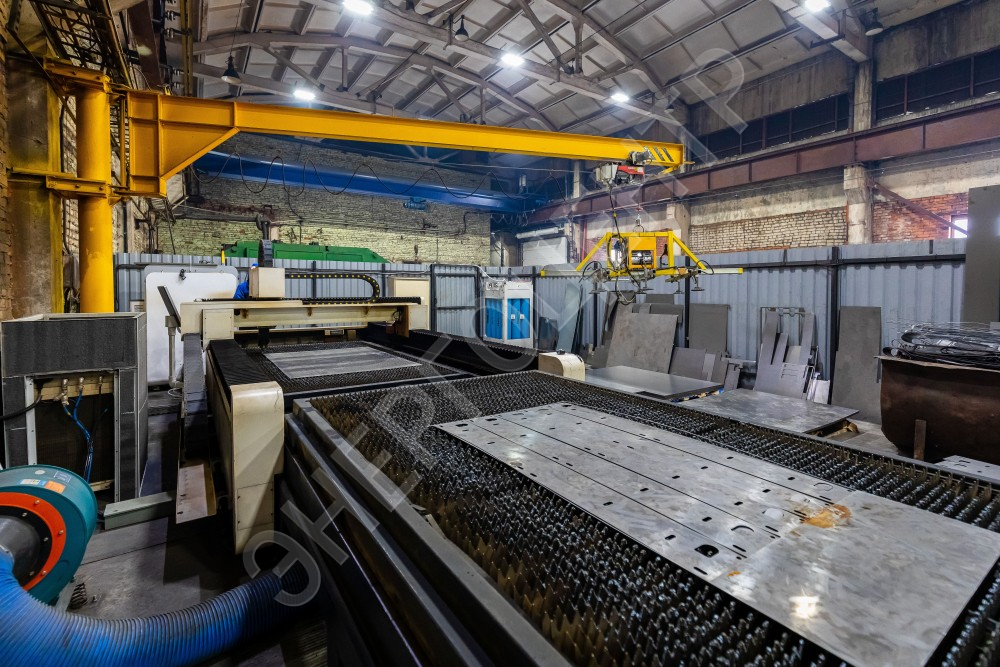

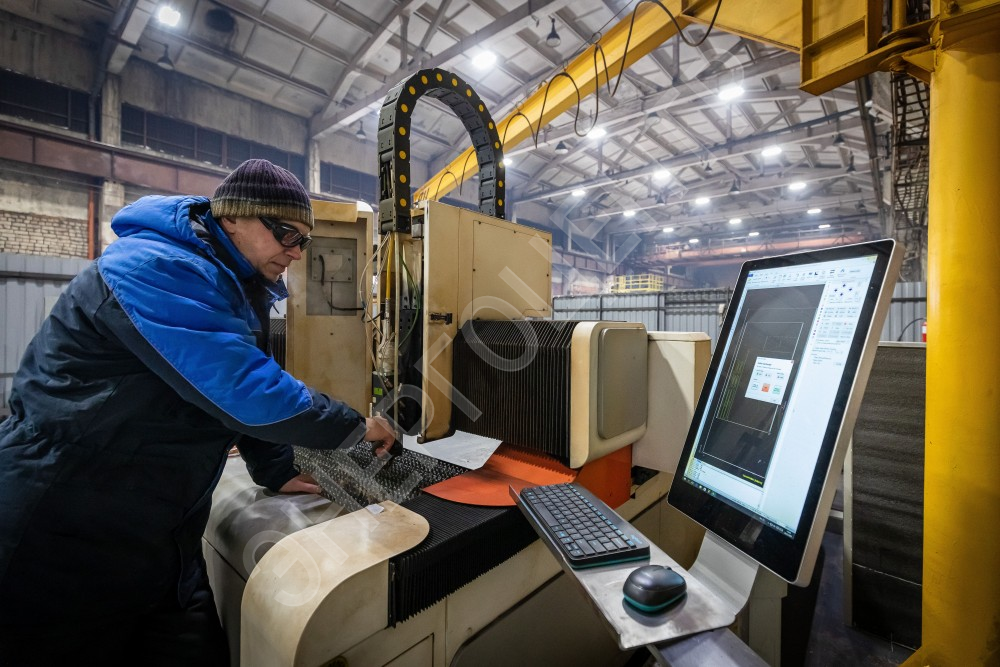

Для раскроя листов используются станки, оборудованные числовым программным управлением (ЧПУ). Это позволяет изготавливать детали, как простой формы, так и сложной геометрической формы, обеспечивая при этом высокую точность обработки.

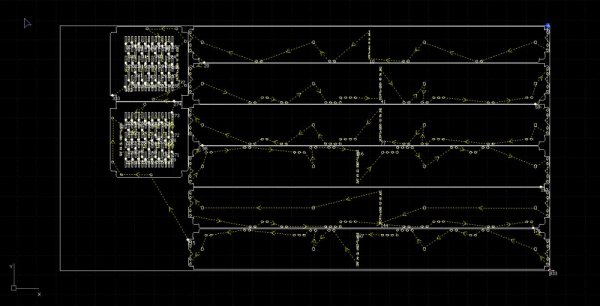

При помощи программы оптимизации раскроя технологи раскладывают детали на листе заданных размеров для минимизации отхода материала. Размеры листа должны быть не более 1500х3000 мм. Размеры детали должны быть меньше габаритов листа на 5…15 мм в зависимости от толщины металла.

Выбор способа резки зависит от бюджета, назначения детали и толщины материала.

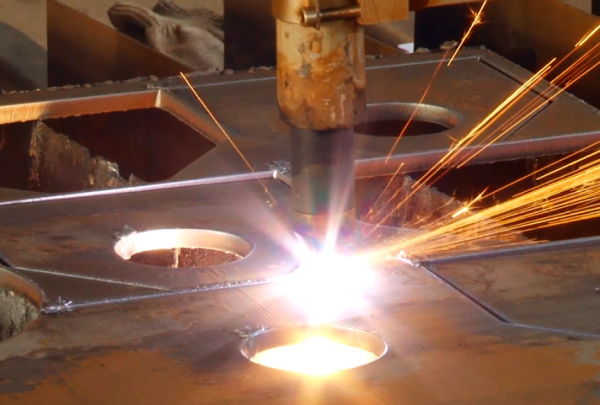

Плазменная резка

Достоинства:

-  дешевизна. В основном, за счет использования сжатого воздуха в качестве плазмообразующего газа;

-  высокая скорость резки.

Недостатки:

-  азотирование кромок детали, в результате чего значительно повышается их твердость. Это приводит к затруднению дальнейшей обработки кромок режущим инструментом (резцами, сверлами и т.д.);

-  высокое термическое воздействие на кромку детали. Это может привести к деформации детали после резки и даже в процессе резки, если не применять специальных мер. Это касается длинных и узких деталей в виде полос;

-  невысокое качество реза, проявляющееся в следующем: рез получается относительно широким (от 1,5 до 3 мм); кромки детали имеют скос (угол скоса зависит от направления движения резака и составляет от 10˚ до 30˚ на кромке детали и от 30˚ до 80˚ на кромке отхода), поэтому вырезать детали «единым резом» (одним для двух деталей) не рекомендуется; поверхность реза имеет заметные бороздки; на нижней поверхности остается грат.

С учетом достоинств и недостатков способ плазменной резки применяется для заготовительного реза не ответственных деталей, как правило, под сварку.

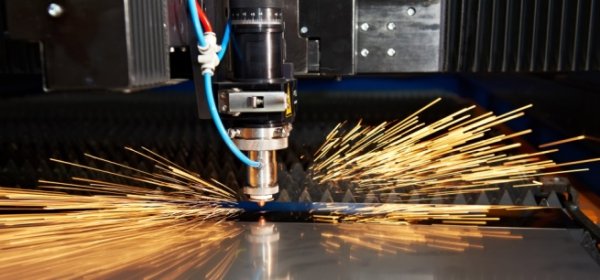

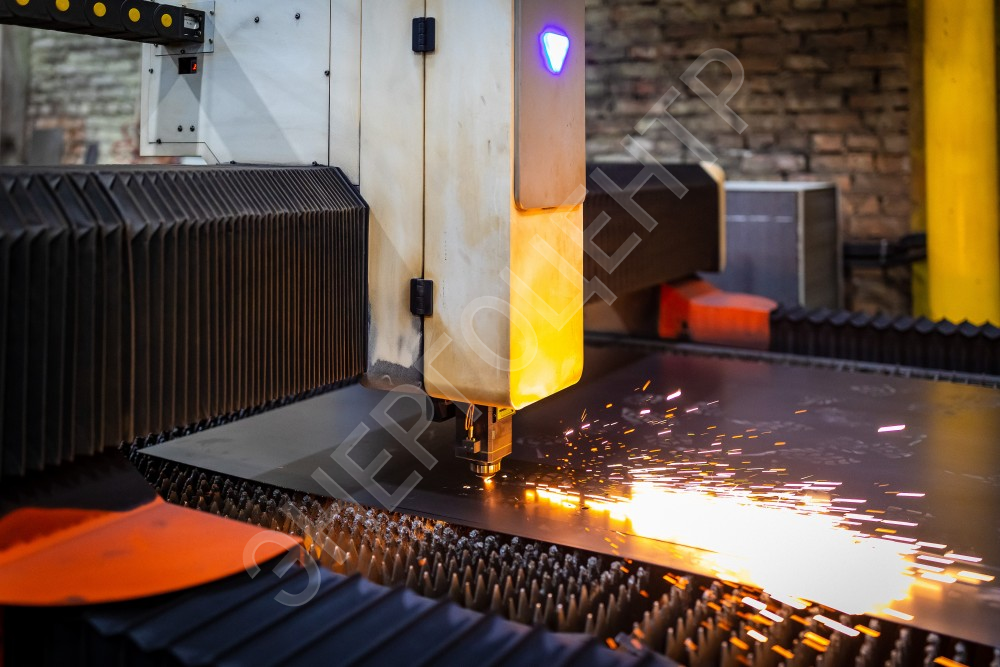

Лазерная резка

Достоинства:

-  отсутствие азотирования кромок, благодаря резке в среде специальных газов;

-  низкое термическое воздействие на деталь. Отсутствие деформаций;

-  малая ширина реза. В зависимости от толщины детали от 0,15 до 0,3 мм;

-  высокая точность резки. Отклонение размеров деталей - не более  0,2 мм;

-  перпендикулярность кромки поверхности детали.

Недостатки:

-  стоимость выше по сравнению с плазменной резкой.

Для заказа резки рекомендуется предоставлять чертеж детали в электронном виде с соблюдением следующих требований:

-  допустимый векторный формат файлов: DXF;

-  размер объектов в файле задается в миллиметрах. Объекты должны иметь масштаб 1:1 относительно конечного изделия;

-  векторные объекты в макете не должны содержать разомкнутых точек в замкнутых контурах, заливок, наложений контуров друг на друга, двойных линий и пересечений;

-  на каждую деталь необходим отдельный файл с указанием толщины и количества деталей.

Стоимость резки черного листового металла на 10.07.2024 в руб. на метр реза с НДС

Толщина материала, мм

Длина реза

до 100 м

Длина реза

от 100 до 500 м

Плазменная резка

Лазерная резка

Плазменная резка

Лазерная резка

0,8

67

84

57

72

1

69

86

59

74

1,5

75

94

64

80

2

84

107

72

91

2,5

94

123

80

105

3

107

142

91

121

4

123

167

105

142

5

144

198

123

169

6

169

238

144

203

8

202

290

172

247

10

242

350

206

298

12

292

421

249

358

14

352

510

300

434

16

412

614

351

522

18

485

739

413

629

20

562

874

478

743

Стоимость лазерной резки нержавеющей оцинкованной стали и алюминия на 10.07.2024 в руб. на метр реза с НДС

Толщина материала, мм

Длина реза

до 100 м

Длина реза

от 100 до 500 м

0,8

125

107

1

144

123

1,5

173

148

2

215

183

2,5

271

231

3

348

296

4

448

381

5

579

493

6

749

637

Дополнительно:

-  перевод чертежа в электронный вид (при подаче заявки на бумажном носителе или в виде эскиза) – от 200 руб до 5000 руб с НДС в зависимости от объема и сложности;

-  стоимость резки при объеме свыше 500 метров оговаривается отдельно;

-  в зависимости от вида резки накладывается определенный коэффициент сложности:

Вид резки

Сложность

Коэффициент сложности

Простой рез

Простые детали без отверстий

1

Рез повышенной сложности

Фигурный контур деталей

1,2

Сложный рез

Множество отверстий

1,5…1,8

Срочный заказ



2

Более подробную информацию о предоставляемых услугах можно получить по телефону: 8(8142)55-90-90 или отправив запрос на e-mail: info@petrozavod.ru
