КРУН-СВЛ/СКЛ
Общие сведения
Комплектное распределительное устройство типа КРУН-СВЛ/СКЛ предназначено для бесперебойного обеспечения потребителей электроэнергией трёхфазного переменного тока частотой 50 Гц напряжения 6 (10) кВ без постоянного обслуживающего персонала.
КРУН-СВЛ/СКЛ используется в распределительных сетях 6 (10) кВ для автоматического секционирования линий электропередач (ЛЭП) и кабельных линий (КЛ) с односторонним/ двухсторонним питанием, сетевого резервирования и защиты участка ЛЭП, КЛ.

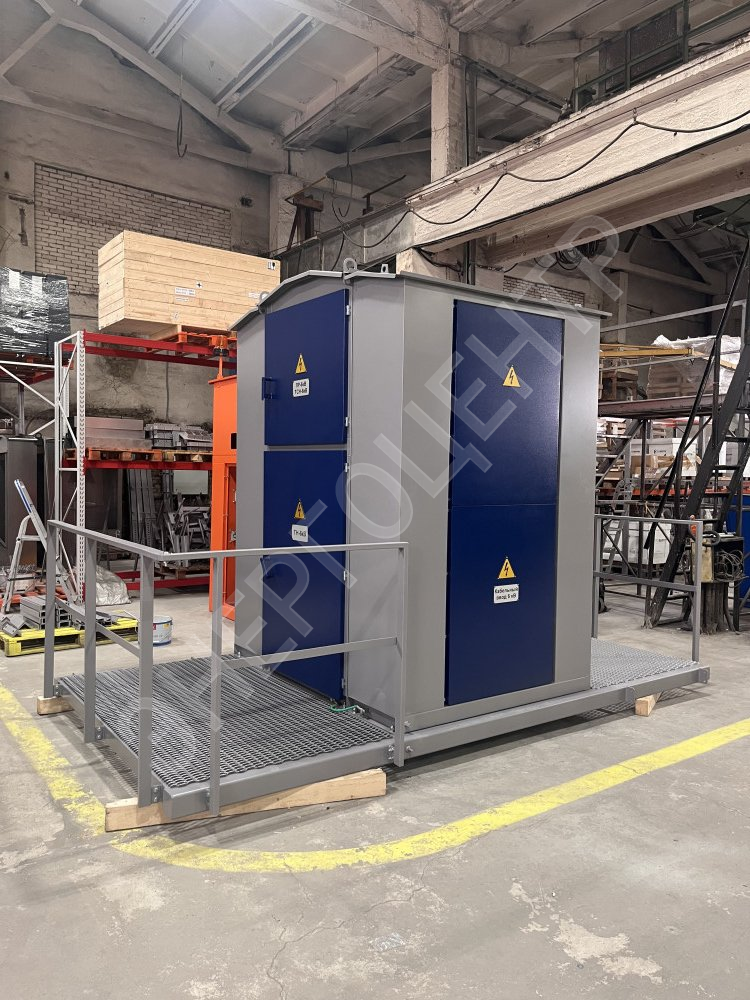

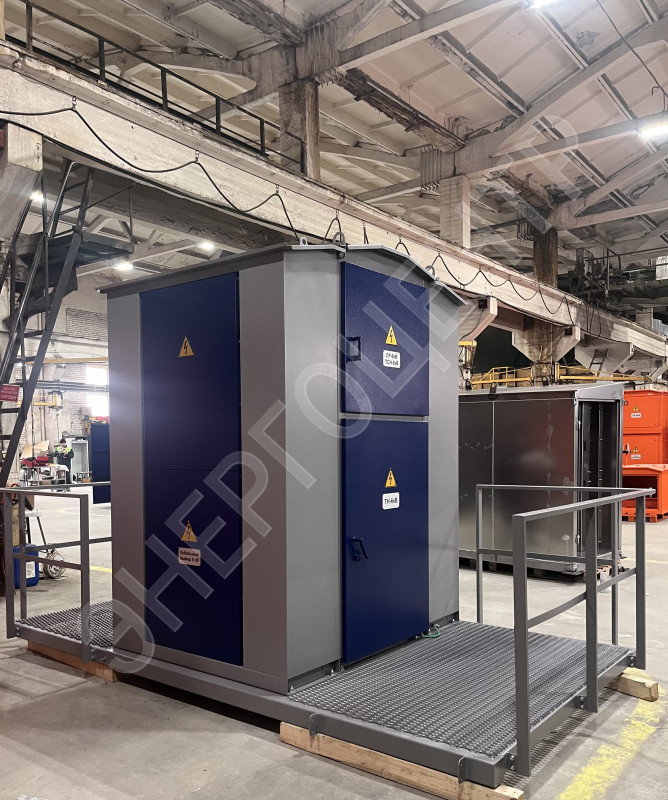

КРУН-СВЛ/СКЛ выполнено в виде моноблока, имеющего сварную конструкцию из гнутого листового проката.

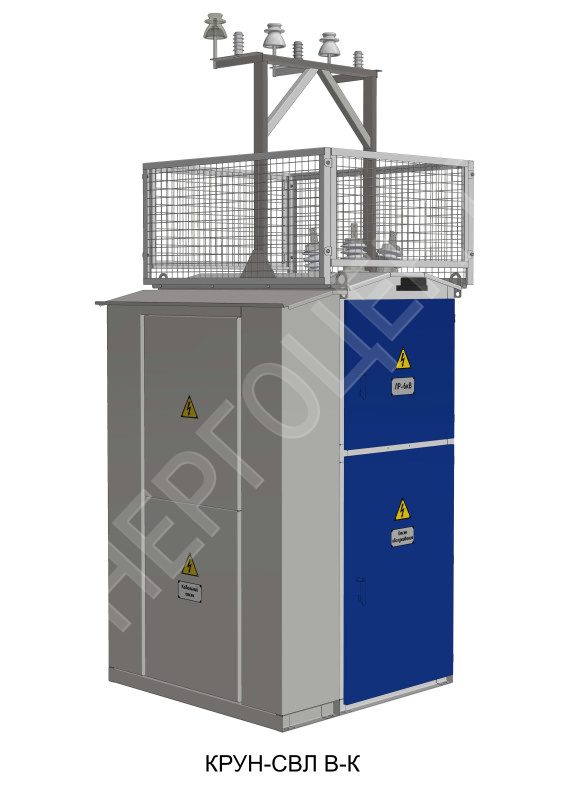

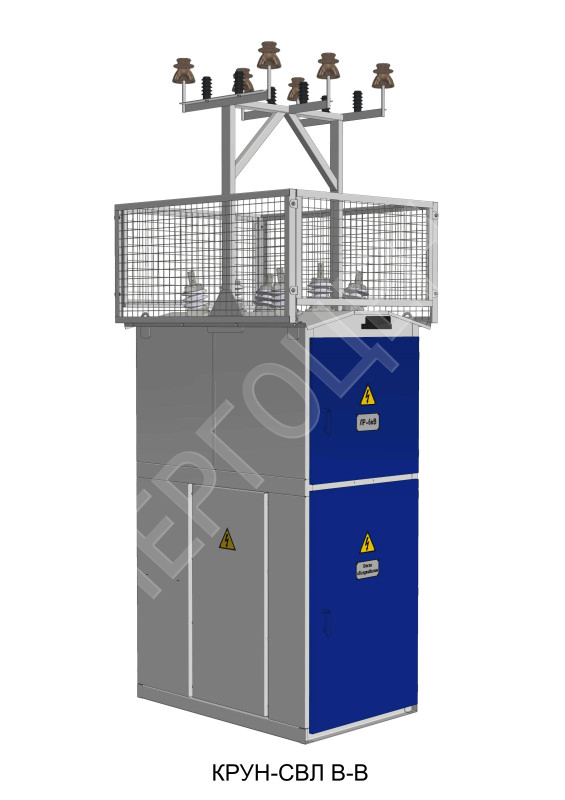

В КРУН-СВЛ высоковольтный ввод/вывод – воздушный. На крыше КРУН-СВЛ устанавливается рама воздушного ввода с кронштейнами под штыревые изоляторы и ограничители перенапряжения.

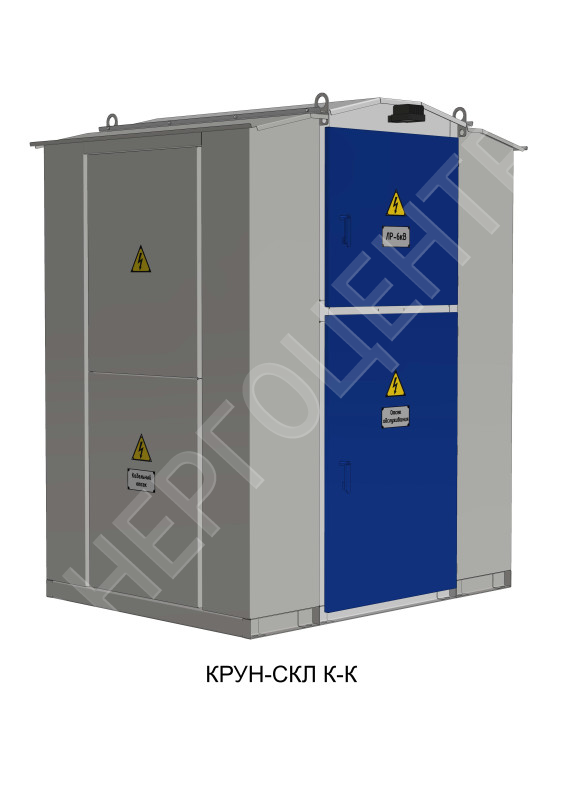

В КРУН-СКЛ высоковольтный ввод/вывод – кабельный, подключение кабелей осуществляется через сальниковые стаканы в кабельных отсеках.

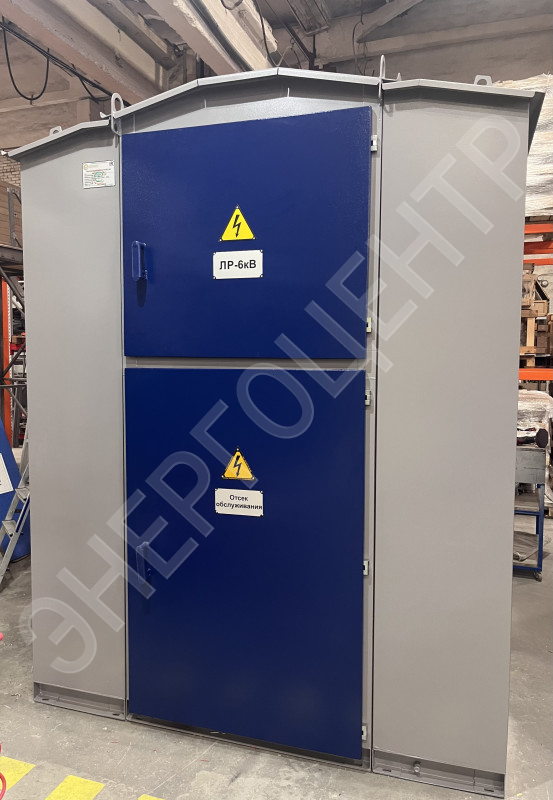

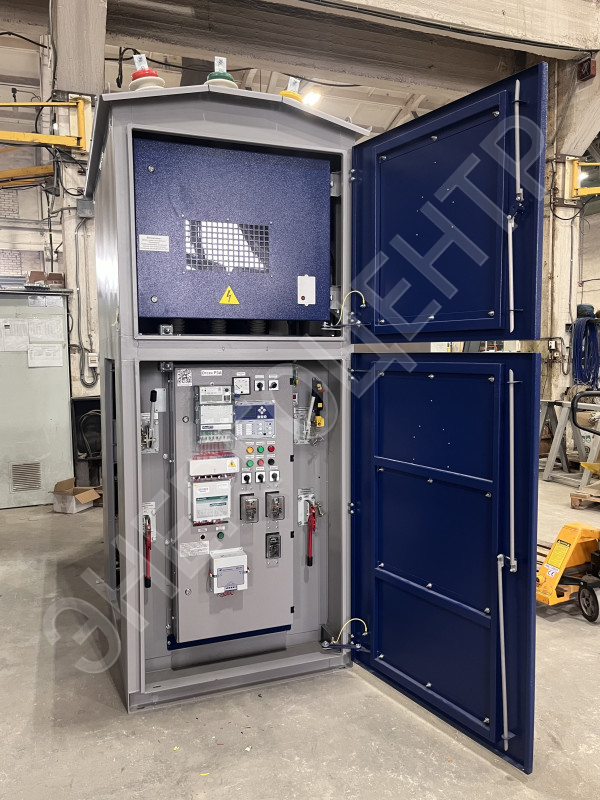

КРУН разделено на отсек линейного разъединителя и трансформатора собственных нужд, отсек трансформатора напряжения, отсек линейного разъединителя, отсек обслуживания, отсек релейной защиты и автоматики (РЗА).

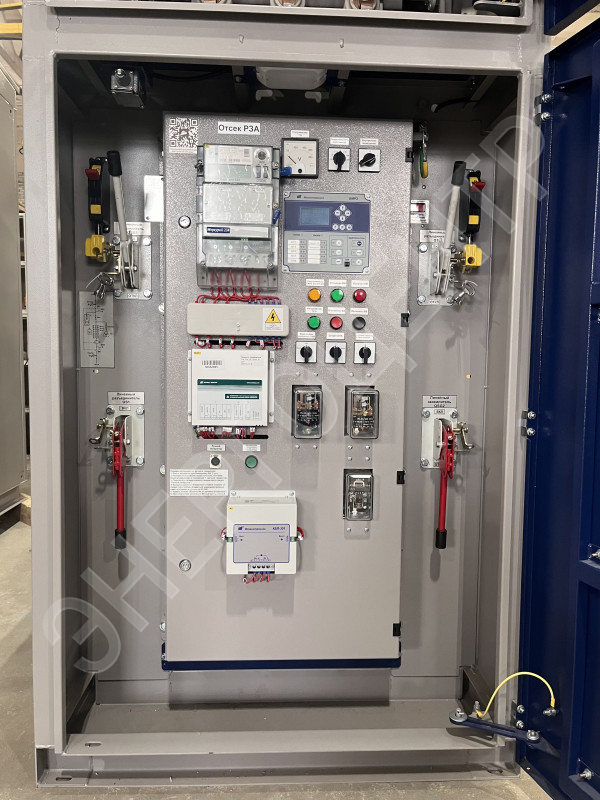

В отсеках КРУН установлены коммутационные аппараты, приборы и аппараты измерения, автоматики, защиты и сигнализации. По требованию заказчика возможна установка в отсеке РЗА счётчиков активной и реактивной энергии, аппаратуры телеуправления и телесигнализации.
Подключение КРУН-СВЛ к воздушной линии 6(10)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре ВЛ. Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.
|
Технические характеристики КРУН-СВЛ/СКЛ |
|
|
Наименование |
Значение |
|
Исполнение высоковольтного ввода |
воздушный; кабельный |
|
По типу питания линии |
одностороннее; двухстороннее |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Номинальный ток главных цепей (разъединителя/вакуумного выключателя), А |
630; 1000 |
|
Номинальный ток первичной обмотки трансформаторов тока, А |
5; 10; 15; 20; 30; 40; 50; 75; 100; 200; 300; 400; 600; 800 |
|
Ток термической стойкости в течение 3 с на стороне ВН, кА |
5 |
|
Ток электродинамической стойкости на стороне ВН, кА |
25,5 |
|
Уровень изоляции по ГОСТ 1516.3-96 |
нормальная |
|
Вид изоляции |
комбинированная |
|
Условия обслуживания высоковольтного отсека |
двухстороннее |
|
Условия обслуживания отсека вторичных цепей |
одностороннее |
|
Вид управление |
местное; дистанционное |
|
Степень защиты КРУН по ГОСТ 14254 |
IP33 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1 |
|
Температура окружающего воздуха при эксплуатации и хранении |
От - 40°С до + 40°С |
|
Относительная влажность воздуха при температуре + 20 °С |
90% |
|
Высота установки над уровнем моря по ГОСТ 14695-80 (п.3.2) |
не более 1000 м |
|
Атмосферное давление |
от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) |
|
Сейсмостойкость, баллов по шкале MSK-64 |
до 6 |
|
Тип атмосферы, по ГОСТ 15150-69 (п. 3.14) |
II |
|
Толщина стенки гололёда, по ПУЭ (7-е изд., п.2.5.3) |
не более 20 мм |
|
Район по скоростному напору ветра по ПУЭ (7 изд., т. 2.5.1) |
III |
|
Максимальный скоростной напор по ПУЭ (7 изд., т. 2.5.1) |
32 м/с |
|
Окружающая среда
|
взрывобезопасная, пожаробезопасная,не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие. |
|
Габаритные размеры (ВхШхД), мм* |
4010х1300х1620 |
|
Масса, кг |
965 |
*ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
