ПКУ
ПКУ-10(6) предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6(10) кВ частотой 50 Гц; Также используется в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), служит для передачи измеренных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Климатическое исполнение и категория размещения, условия эксплуатации ПКУ стандартного исполнения.
Климатическое исполнение – У по ГОСТ 15150-69.
Категория размещения – 1 по ГОСТ 15150-69.
Условия эксплуатации ПКУ:
- температура окружающего воздуха при эксплуатации и хранении - от минус 40°С до плюс 40°С;
- высота над уровнем моря не более 1000 м по ГОСТ 14695-80, п.3.2;
- атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
- относительная влажность воздуха до 90 % при температуре плюс 20 °С;
- сейсмостойкость, баллов по шкале MSK-64 – до 6;
- тип атмосферы – II по ГОСТ 15150-69 (пункт 3.14);
- толщина стенки гололёда – не более 20 мм по ПУЭ 7-е изд, п.2.5.3;
- район по скоростному напору ветра – III ПУЭ - 7 изд. таблица 2.5.1
- максимальный скоростной напор – 32 м/с ПУЭ - 7 изд. таблица 2.5.1
- окружающая среда взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие.
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 – М1.
свернуть
Высоковольтный ввод – воздушный. Подключение ПКУ к воздушной линии 6(10)кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре ВЛ.

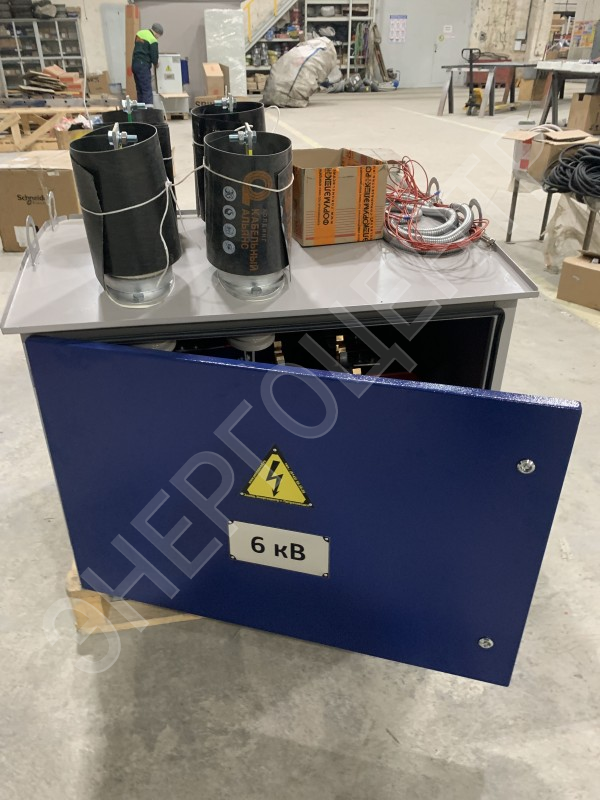

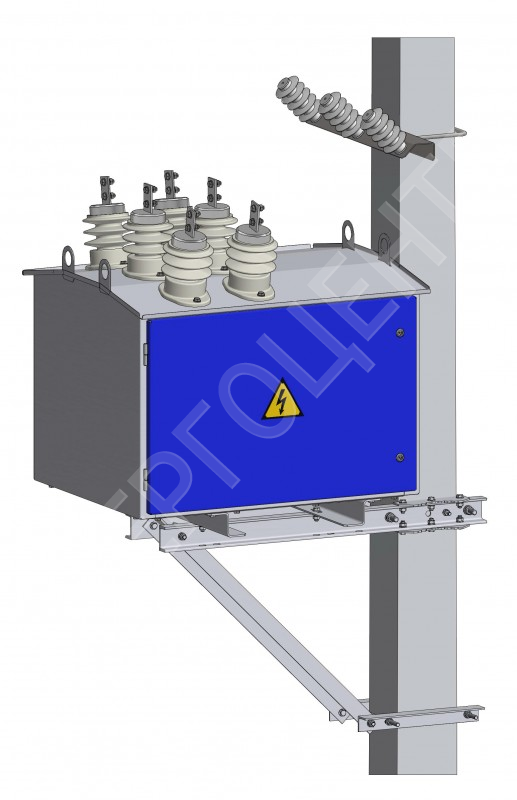

Монтаж ПКУ осуществляется на опоре ВЛ при помощи монтажного комплекта.
Наличие разъединителя в поставке и комплекта его крепления на опору необходимо отразить в опросном листе.
Технические характеристики ПКУ:
|
Исполнение ПКУ |
1опора; 2 опоры |
|
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
|
Номинальный ток первичной обмотки трансформаторов тока, А |
5; 10; 15; 20; 30; 40; 50; 75; 100; 200; 300; 400; 600 |
|
|
Ток термической стойкости в течение 1 с на стороне ВН, кА |
1,6…6,3 |
|
|
Ток электродинамической стойкости на стороне ВН, кА |
4,1…16 |
|
|
Рабочее значение температуры окружающего воздуха, °С |
-40...+40 |
|
|
Высота над уровнем моря, м, не более |
1000 |
|
|
Климатическое исполнение по ГОСТ 15150 |
У1 |
|
|
Сейсмичность района по шкале МSK-64, не более, баллов |
6 |
|
|
Степень защиты ПКУ по ГОСТ 14254 |
ВМ |
IP54
IP65 |
|

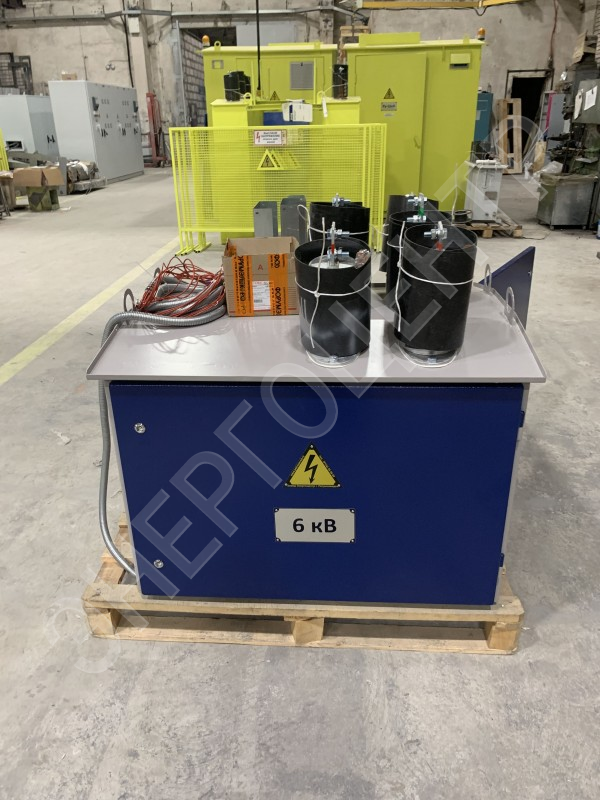

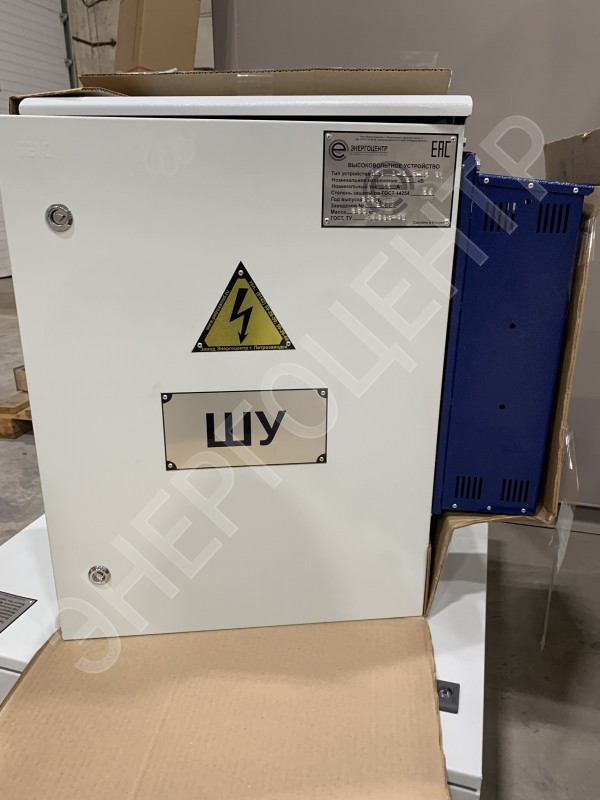

ШУ |
||
|
Масса (общая), кг |
350(1 опора); 360(2 опоры) |
|
|
Габаритные размеры* |
|
Схемы электрические принципиальные |
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
